品牌:鸿源
型号:2s-SY
重量:40Kg
功率:250W
起订:1台
供应:1000台
发货:3天内
立即购买

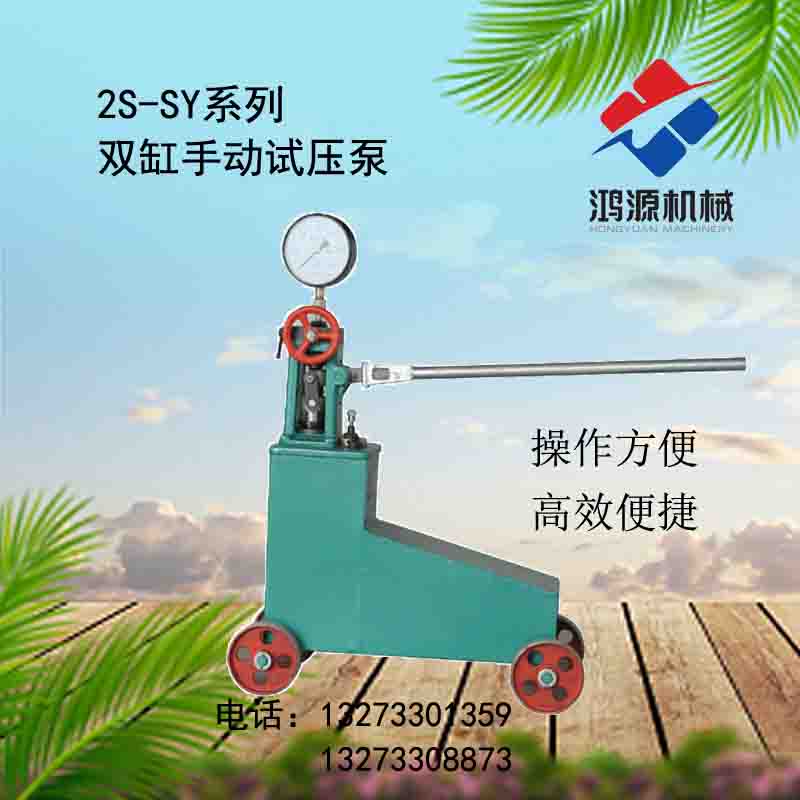

结构和工作原理
本泵为立式单柱塞往复式，由泵体、柱塞体、控制阀、卸压阀、手柄、支架、水箱和滑动足架等组成。
泵体用螺钉固定在支架上，支架与水箱盖一起用螺钉固定在水箱上，拉出水箱下端的滑动足架，使泵工作时保持稳定。
工作时，向上提动手柄，即带动柱塞向上移动，进水阀打开，泵体柱塞腔造成真空，水箱内的介质由于大气压力的作用，通过滤网、吸水管、进水阀而进入柱塞腔。当手柄向下压时，进水阀关闭，介质在柱塞的压力下，顶开出水阀，通过工作接管接头进入被试容器内。
泵的控制阀是泵与被试压容器间的截止阀，关闭此阀，即使泵与被试压容器压力隔开，试压时该阀必须打开。
卸压阀在试压初可开启排出泵内气体，正常出水开始试压时，需关闭此阀，试压完毕后，打开此阀，可卸压和排出泵内介质。
工作接管系把介质送至被试器件，该工作接头连接螺纹为M22×1.5-7H，密封垫片为φ16×2.4的O型封圈。
