适用基材:汽车内饰板材生产
起订:1台
供应:100台
发货:30天内
立即购买

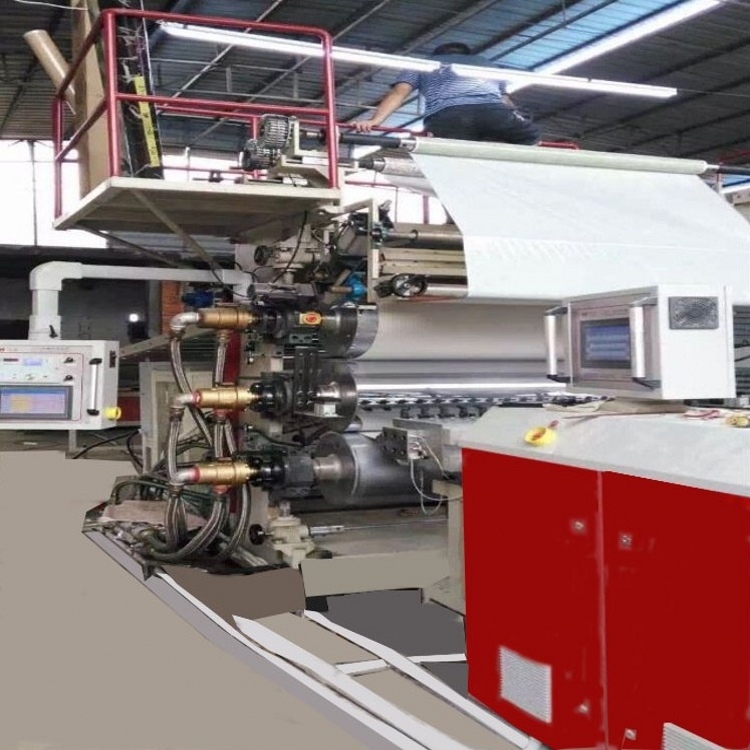

汽车顶棚板材挤出机_内饰片材挤出机械商家产品特性 片材机
可生产板材类型 POE
可生产板材层数 单层板
服务 终身售后
板材宽度 2150mm
板材厚度 0.5-20mm
挤出能力 1000kg/h
生产速度 8m/min
规格 JD180
汽车顶棚板材设备厂家_内饰片材挤出机械商家_
(1)塑料片材生产设备机筒上各段温度由加料段开始至机筒与成型模具连接处温度逐渐提高。
(2)成型模具温度略高于机筒温度。高出温度控制在5---10℃。模具两端温度略高于模具中何温度，高出温度控制在5-10℃。
(3)入片形式，三辊的中间辊上辊面应与模具唇口下平面在一个水平面上;唇口端面与中间辊中心线平行，相距50~100mm。
(4)模具唇口间隙应略小于或等于板制品厚度，模唇中间间隙应略小于两侧端模唇间隙。
(5)注意三辊工作面粗糙度R应不大于0. 2pm。清理辊面时不许用硬钢刀刮划辊面，应使用铜质刀清理辊面残料。
(6)辊面应有一些中高度;三辊间的间隙应等于或略大于板的厚度。
(7)成型模具温度控制要稳定。汽车顶棚板材设备厂家温度高时熔料在模具内流动速度变快;温度低时熔料在模具内流动速度变慢。不稳定的熔料流速会造成板(片)制品的纵向厚度误差大。
(8)注意控制三辊的工作面温度，应是进片辊温度略高些，出片辊温度略低些。辊面温度偏高，板坯不易脱辊，制品表面易产生横纹;温度偏低，制品表面不光泽。根据此现象，辊面温度控制要及时调整。
(9)三辊的运转速度要略高于板坯从模具口的挤出速度，一般速度差不超过10%。三辊工作速度要控制平稳，过快或过慢的运行速度对板的厚度误差都有较大影响。
(10)聚烯烃类塑料挤出成型板(片)材时，螺杆 突变型结构，压缩比为(3-4):1,熔体流动速率为:HDPE 0. 3~2.0g/10min，LDPE 0.1~0.3g/1Omin，PP 0.5~1. 5g/10min。汽车顶棚板材设备厂家ABS等非结晶型高聚物树脂挤出成型板(片)材，应 渐变型螺杆，压缩比为(1.6一2. 5):1。
(11)塑料板(片)的挤出成型，除了聚乙烯树脂挤出一 般情况下不进行除湿处理外，其他一些塑料(如ABS等)都应在挤出前要求进行除湿于燥处理。否则，应使用排气型挤出机挤出成型。
本公司新研发汽车顶棚板材挤出机_内饰片材挤出机械生产线工艺技术，挤出基材,多层可在同一台设备上同时完成。可减少表层处理花纹的设备。减少人工及设备的投入，大大降低汽车顶棚板材挤出机_内饰片材挤出机械生产成本，而且一套自动化流水线只要进料囗操作,主机电脑屏操作，基本实现自动化生产的准则。该产品核心技术,设备先例、自动化程度高、属国内先创技术。
