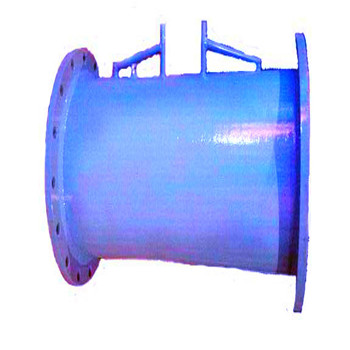

品牌:v锥流量计
公称通径:DN400-2000MM
公称压力:PN ≤20Mpa
起订:1台
供应:1000台
发货:3天内
发送询价
客户愿意花1分钟了解矿用v锥流量计，我们就会花24小时去努力，做好产品，做好服务，用365天去证明，您身边好的商家就在这里！
一、用途和适用范围
是以一个同轴安装在测量管内的尖圆锥体为节流件的新型差压式流量测量装置。它是一种新型的差压式流量计，具有经典文丘里管、环形孔板和V型锥流量计的，压力损失小、流出系数的稳定性好、要求的前、后直管段长度短。V型锥流量计不但继承了传统差压式流量计稳定性好、通用性强的，锥形节流的物理结构避免了传统差压流量计的局限性。可用于冶金、石化、化工、气输送、电力等行业的各种液体、气体、蒸汽的流量测量。
二、结构
主要由：进流体管路、取压嘴、密封圈、连接螺栓与螺母、锥体、密封垫等构成。
三、工作原理
LNV型V型锥流量计基于伯努里方程和流体流动连续性方程的原理， 经过推导和单位换算，其流量基本方程式如下：qm = ………………………（1）
qm: 流体的质量流量 ［kg / h］
C: 流出系数 ［经过流量标定或抽样标定、几何尺寸检查即可知］
ε： 可膨胀性系数 ［对液体ε＝1］
β： 径比 ［＝d / D ］.d：节流件工作条件下的等效流通直径 。
D：仪表测量管工作条件下的内径［mm］
ΔР： 节流件上、下游取压口处产生的差压 ［kpa］
ρ ： 仪表安装处上游侧工作条件下流体的密度 ［kg / m ］
在给定流量计的条件下，只要知道流体的有关参数，用差压变送器测得差压值即可得知流量。在流体温度、压力变化的情况下，同时配用温度变送器、压力变送器、智能流量显示仪或计算机，即可得知流体的质量流量或标准状态下的体积流量。
