品牌:力士乐REXROTH
品牌:力士乐REXROTH

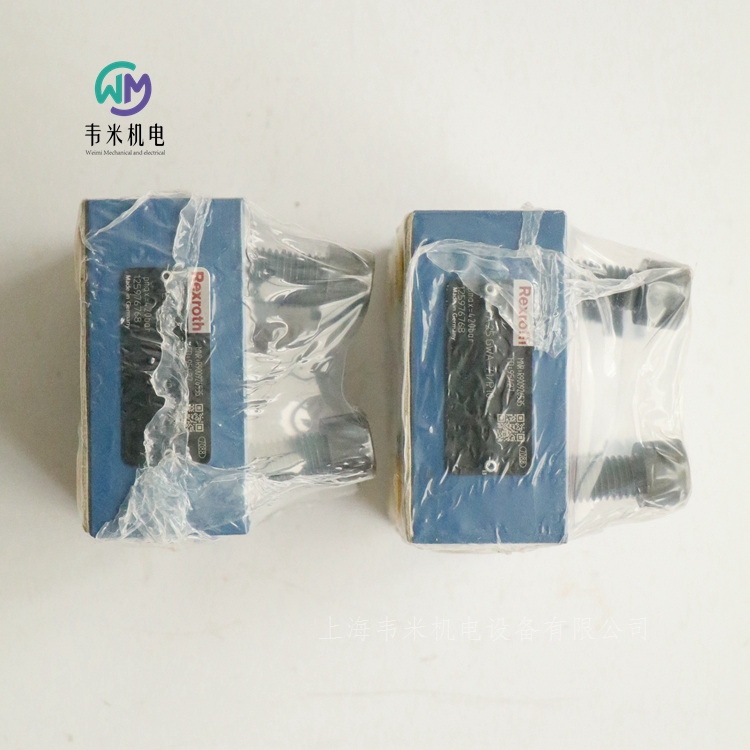

订货型号:LFA25GWA-71/P10
产品名称:插装阀盖板
起订:1个
供应:10个
发货:3天内
REXROTH插装阀盖板LFA25GWA-71/P10，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH二通方向控制功能插装阀
LFA..GWA
标准系列
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
大流量 25000 l/min
用于设置方向阀
带集成梭阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH二通插装阀盖板订货号和型号：
R900926535 LFA25GWA-71/P10
R900912635 LFA16GWA-71/A10P10
R900936188 LFA16GWA-71/A08P08
R900912725 LFA32KWA-7X/
R900912708 LFA32GWA-7X/
博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压提升换向阀 M-3SEW10U1X/420MG24N9K4
R900075563
标称尺寸 10，符号 U，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向。
座阀
直动式
连接图 ISO 4401-05-04-0-05
大压力 [bar] 420
大体积流量 [l/min] 40
活塞符号 符号 U
连接类型 板式结构
标称尺寸 10
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 3 针设备插头 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.08
博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压提升换向阀 M-3SEW10C1X/420MG24N9K4
R900075565
标称尺寸 10，符号 C，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向。
座阀
直动式
连接图 ISO 4401-05-04-0-05
大压力 [bar] 420
大体积流量 [l/min] 40
油路符号 符号 C
连接类型 板式结构
标称尺寸 10
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 3 针设备插头 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.09
力士乐REXROTH液压-电气柱塞式压力开关
HED 8 -2X
组件系列 2X
大工作压力 630 bar
压力等级 50、100、200、350 和 630 bar
UL 组件，CCC 认证
重量：0.8kg
安装位置：任意
环境温度范围（NBR 密封件）：-25 … +50℃
环境温度范围（FKM 密封件）：-20 … +50℃
环境温度范围（低温密封件）：-40 … +50℃
正弦试验：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期
运输冲击：DIN EN 60068-2-27:1995-03：15 g / 11 ms
冲击测试：DIN EN 60068-2-29:1995-03：25 g / 6 ms
噪音测试：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/证书：
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL：UL 508 第 17 版，文件编号：E223220（高 350 bar）
CCC：GB14048.5-2008
RoHS：符合欧盟指令 2011/65/EU
液压油温度范围（NBR 密封件）：-25 … +80℃
液压油温度范围（FKM 密封件）：-20 … +80℃
液压油温度范围（低温密封件）：-40 … +80℃
粘度范围：10 … 800mm?/s
加载次数：≥ 5 百万
带连接器“K14”：EN 175301-803，3 极 + PE
防护等级符合 EN 60529 标准：IP65（已安装并固定连接插头）
带连接器“K35”：IEC 61076-2-101，M12 x 1，A 编码，4 极
防护等级符合 EN 60529 标准：IP67，已安装和装配连接插头
大切换频率：7200 1/h
转换度（重复精度）：< 调定压力的 1 %
开关：符合 VDE 0630-1/DIN EN 61058-1
转换电阻：< 50mΩ
特点：
用于底板安装/管道安装
用于法兰连接，符合 ISO 16873
作为垂直叠加元件，与叠加阀板相连接，符合 ISO 4401
5 档压力
4 种调整类型：
– 带或不带保护帽的主轴
– 带刻度的主轴，带或不带保护帽
– 带刻度旋钮
– 带刻度可锁定旋钮
电气连接
– 带设计 A 阀插头（大型方形连接器）
– 带 M12 x 1 连接器
带常闭/常开触点功能的微动开关
电流零电位转换（从 1 mA 到 2 A）
压力范围经过 UL 认证，高达 350 bar
HED 8 类型的液压-电气压力开关是柱塞式压力开关。它们的基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关。
如果要监测的压力低于调定压力，则操作微动开关。要监测的压力通过节流孔传到柱塞。柱塞受弹簧座支持并克服压缩弹簧不断变化的作用力。弹簧座将柱塞的运动传输到微动开关，并在达到调定压力时释放后者的压力。这会打开或关闭电路，具体取决于电路设置。弹簧座的机械前挡块在压力突然降低和过压的情况下，可保护微动开关免于受到机械损伤，并防止压缩弹簧的固态压缩。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号：
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901107086 HED8OH-20/50K14AS
R901102706 HED8OA-20/100K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S
R901102360 HED8OH-20/100K14
R901107122 HED8OH-20/100K14KW
R901102706 HED8OA-2X/100K14
R901094159 HED8OA-2X/100K14KW
R901101698 HED8OA-2X/50K14
R901102716 HED8OA-2X/350K14KW
R901102710 HED8OA-2X/350K14
R901102711 HED8OA-2X/100K14S
R901102708 HED8OA-2X/200K14
R901106448 HED8OA-2X/200K14KW
R901102747 HED8OP-2X/100K14
R901107370 HED8OP-2X/100K14KW
R901107083 HED8OP-2X/50K14
R901106453 HED8OP-2X/350K14
R901107129 HED8OP-2X/350K14KW
R901091138 HED8OP-2X/350K14AS
R901102721 HED8OP-2X/200K14
R901108018 HED8OP-2X/200K14KW
R901107095 HED8OH-2X/350K14KW
R901099789 HED8OH-2X/200K14V
R901102349 HED8OH-2X/50K14
R901107086 HED8OH-2X/50K14AS
R901099808 HED8OH-2X/200K14
R901107369 HED8OH-2X/200K14KW
R901101640 HED8OH-2X/350K14
R901102360 HED8OH-2X/100K14
R901107122 HED8OH-2X/100K14KW
液压-电气柱塞式压力开关
HED5 -3X
组件系列 3X
大工作压力 400 bar
压力等级 25、63、100、200 和 400 bar
UL 认证
CCC 认证（MT 型号除外）
4 个压力等级
带大型方形连接器的电气连接
带常闭/常开触点功能的微动开关
电流零电位转换（从 1 mA 到 2 A）
HED 5 类型的液压-电气压力开关是柱塞式压力开关。
基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关
被监测的压力作用于柱塞
后者受弹簧座支持并克服压缩弹簧不断变化的作用力。
弹簧座将柱塞的运动传输到微动开关。这会打开或关闭电路，具体取决于电路设置。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号：
R901185727 HED5OH-31/100K14
力士乐适合液压应用的压力传感器
HM20
组件系列 2X
测量液压系统压力
8 个测量范围，大 630 bar
带薄膜测量单元的传感器
与介质接触的组件由不锈钢制成
高爆裂压力，反向极性、过电压和短路保护，确保操作安全
特性曲线误差 <0.5 %
非重复性 <±0.05 %
环境温度 –40 … +85 °C
船用认证 DNV 适用于所有带电流输出的型号
力士乐REXROTH压力传感器订货信息：
HM20-2X/400-C-K35-N
1、类型
HM20 →测压变换器
2、生产系列号
2X →设备系列 20 到 29（20 到 29：安装尺寸和插脚分配不变）
3、大压力值
10 →10 bar
50 →50 bar
100 →100 bar
160 →160 bar
250 →250 bar
315 →315 bar
400 →400 bar
630 →630 bar
4、输出类型
C →电流输出端 4 至 20 mA（获得船用认证 DNV）
H →电压输出端 0.1 至 10 V
5、插头类型
K35 →设备插头，4 针，M12 x 1
N →节流元件（相当于 0.3 mm喷嘴）
电缆束或电缆插座不在供货范围内；请另行订购
技术数据：
重量：0.06kg
额定温度范围：-25 … +80℃
环境温度范围：-40 … +85℃
存储温度范围：-40 … +80℃
压力介质：HL、HLP、HFC、（大允许 300 bar）
介质温度范围：-40 … +90℃
正弦试验，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 个轴
运输冲击符合 DIN EN 60068-2-27：15 g/11 ms/3 个轴
压力油口（确保彻底排气）：螺纹连接 G1/4 符合 DIN 3852 形式 E
外壳材料：V4A (1.4404)、PEI、HNB
材料与测量元件的过程连接：1.4542 (17-4 PH / 630); 密封圈 NBR
节流元件：在过程连接的压力通道中。相当于 0.3 mm 的喷嘴，可降低因压力峰值或气蚀等高动态效应而造成损坏的风险。
节流材料：1.4305
紧固扭矩：
液压接口
<400 bar：20 … 25Nm
≥400 bar：25 … 30Nm
连接插头（如果不存在拧紧扭矩规格，建议使用。）：0.6 … 1.5Nm
使用寿命：6 千万加载次数或 60000 h
电磁兼容性 (EMC)
EN 61000-6-2 / EN 61326-2-3
EN 61000-4-2 静电放电抗干扰性检测：4 CD / 8 AD 带有 BWK B（kV）
EN 61000-4-3 射频电磁波抗干扰检测：10V/m (80 … 2700 MHz)，带有 BWK A
EN 61000-4-4 电性快速脉冲群抗干扰检测：2 带有 BWK B（kV）
EN 61000-4-5 浪涌雷击测试：1 带有 BWK B（kV）
EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，带有 BWK A
EN 61000-4-8 电源频率磁场抗干扰检测 50/60 Hz：100A/m，带有 BWK A
EN 61000-4-9 电源频率磁场脉冲抗干扰检测：1000A/m 带有 BWK A
EN 61000-6-3 / EN 61326-2-3
EN 55016-2-1 干扰电压检测：0.15 … 30MHz（等级 B，EN 55022）
EN 55016-2-3 无线电干扰场强检测：30 … 1000MHz（等级 B, EN 55022）
电气连接：连接器，4 极 M12 x 1，外壳上
防护等级符合 EN 60529 标准：IP65 / IP67（如果使用的是适合且正确安装的连接插头。）
符合性：
CE：根据 EMC 指令
UKCA：根据 "UK EMC Regulations
输入：
电源：：24V
电流消耗：≤ 12mA
绝缘电阻：> 100MΩ(500 VDC)
输出：
输出信号：
电流：4 … 20mA
电压：0.1 … 10V
设置时间 (10 ... 90 %)：< 1ms
特性曲线误差（在整体测量范围内，包括非线性、滞后、零电位和端值偏差，符合 IEC 61298-2 规定的测量偏差要求）：< 0.5%
温度系数
零位和范围
额定温度范围内：< 0.1%/10 K
超出额定温度范围：< 0.2%/10 K
特定条件下的长期漂移（1 年）：< ± 0.1%
德国力士乐REXROTH压力传感器订货号和型号：
R901342022 HM20-20/050-C-K35
R901342022 HM20-21/050-C-K35
R901342024 HM20-21/100-C-K35
R901342025 HM20-21/100-H-K35
R901381345 HM20-21/160-C-K35
R901381347 HM20-21/160-H-K35
R901342033 HM20-21/400-C-K35
R901342035 HM20-21/630-C-K35
R901342036 HM20-21/630-H-K35
R901342027 HM20-22/250-H-K35
R901342033 HM20-22/400-C-K35
R901342022 HM20-2X/50-C-K35
R901342023 HM20-2X/50-H-K35
R901342024 HM20-2X/100-C-K35
R901342025 HM20-2X/100-H-K35
R901381345 HM20-2X/160-C-K35
R901381347 HM20-2X/160-H-K35
R901342026 HM20-2X/250-C-K35
R901342027 HM20-2X/250-H-K35
R901342029 HM20-2X/315-C-K35
R901342030 HM20-2X/315-H-K35
R901342033 HM20-2X/400-C-K35
R901342034 HM20-2X/400-H-K35
R901342024 HM20-20/100-C-K35
R901342025 HM20-20/100-H-K35
R901381345 HM20-20/160-C-K35
R901381347 HM20-20/160-H-K35
R901342026 HM20-20/250-C-K35
R901342027 HM20-20/250-H-K35
R901342029 HM20-20/315-C-K35
R901342030 HM20-20/315-H-K35
R901342033 HM20-20/400-C-K35
R901342034 HM20-20/400-H-K35
0811405545 HM18-1X/210-C-B/V0/0
0811405543 HM18-1X/210-C-R/V0/0
0811405541 HM18-1X/210-C-S/V0/0
0811405552 HM18-1X/210-D-R/V0/0
0811405531 HM18-1X/210-V-R/V0/0
0811405540 HM18-1X/210-V-S/V0/0
0811405559 HM18-1X/315-V-B/V0/0
0811405546 HM18-1X/350-C-B/V0/0
0811405544 HM18-1X/350-C-R/V0/0
0811405542 HM18-1X/350-C-S/V0/0
0811405553 HM18-1X/350-D-R/V0/0
0811405535 HM18-1X/350-N-B/V0/0
0811405557 HM18-1X/350-N-S/V0/0
0811405538 HM18-1X/350-N-S/V0/0
0811405532 HM18-1X/350-V-R/V0/0
0811405547 HM18-1X/350-V-S/V0/0
0811405556 HM18-1X/060-C-R/V0/0
0811405549 HM18-1X/060-C-S/V0/0
0811405533 HM18-1X/060-V-S/V0/0
0811405548 HM18-1X/100-C-S/V0/0
0811405537 HM18-1X/100-N-S/V0/0
0811405554 HM18-1X/100-V-S/V0/0
0811405539 HM18-1X/160-C-B/V0/0
0811405534 HM18-1X/200-N-B/V0/0
0811405536 HM18-1X/200-N-S/V0/0
HM17-1X/100-C/V0/0
HM17-1X/200-C/V0/0
HM17-10/100-C/V0/0
HM17-11/400-C/V0/0
HM17-10/200-C/V0/0
HM17-1X/050-F/V0/0
HM17-1X/100-H/V0/0
HM17-11/315-C/V0/0
HM17-11/450-C/V0/0
HM17-1X/250-H/V0/0
HM17-1X/400-C/V0/0
HM17-10/315-C/V0/0
HM17-1X/250-C/V0/0
HM20-11/100-C-K35
HM20-11/400-C-K35
HM20-1X/400-C-K35
HM20-1X/100-C-K35
HM20-10/250-C-K35
HM20-11/250-H-K35
HM20-11/400-H-K35
HM20-1X/400-H-K35
HM20-1X/100-H-K35
HM20-1X/250-H-K35
HM20-1X/250-C-K35
HM20-11/250-C-K35
HM20-11/100-H-K35
HM20-10/100-C-K35
HM20-10/100-H-K35
HM20-10/250-C-K35
HM20-10/250-H-K35
HM20-10/400-C-K35
HM20-10/400-H-K35
HM20-21/050-H-K35
力士乐REXROTH压力传感器R901342024 HM 20-2X/100-C-K35-N
压力传感器，带模拟输出 4 … 20 mA，压力范围 0 … 100 bar，4 针设备插头 M12x1，A 编码，节流元件
信号上升时间短 < 1 ms 用于动态压力控制。所有与介质接触的部件均由不锈钢制成。测量精度高 < 0.5% FS。出色的过载和爆裂行为。
薄膜测量池
模拟量输出：4 … 20 mA
液压接口 G1 / 4
压力通道内的节流元件
4 针设备插头，M12x1，A 编码
最大压力 [bar] 100
输出信号 4 … 20 mA
电源电压 24 VDC
电插头 4 针设备插头，M12x1，A 编码
指示 否
电气连接说明 4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101
符合性说明 CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液压油 HL,HLP,HFC,（高达 300 bar）
密封 NBR
重量 [kg] 0.063
力士乐REXROTH二通方向控制功能插装阀
LC（标准）
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带或不带衰减阻尼的阀架
2 个面积比
6 种不同的开启压力
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖 和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH插装阀订货号和型号：
R900912566 LC16A05E7X/
R900912572 LC16A20D7X/
R900912573 LC16A40D7X/
R900934008 LC16A40E7X/V
R900928456 LC16A05E7X/V
R900909251 LC25A05D7X/
R900912574 LC25A40E7X/
R900909245 LC32A05D7X/
R900912585 LC32A05E7X/
R900912589 LC32A20D7X/
R900906337 LC32A20E7X/
R900912610 LC32B40E7X/
R900909662 LC32A40E7X/
R900909665 LC32A40D7X/
R900910270 LC25A20E7X/
R900935732 LC40A40D7X/
R900937995 LC40A05D7X/
R900937996 LC40A05E7X/
R900710125 LC50A40E7X/V
R900520967 LC80A20E6X/
力士乐REXROTH二通方向控制功能插装阀
LC（高压）
高压系列
规格 16 … 100
组件系列 6X, 7X
大工作压力 450 bar
大流量 13000 l/min
规格 16 … 100
组件系列 6X, 7X
用于方向控制功能的插装阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖同时充当从功率单元控制侧到先导控制阀的连接件。通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀的一般构成为控制盖 和安装套件。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
力士乐REXROTH二通插装阀，压力控制功能
LC..DB（标准）
规格 16 … 100
组件系列 6X, 7X
大流量 7000 l/min
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置闭合
对于具有开启特性的减压功能，将应用一个压力限制插装阀（型号LC..DB40D...）和一个带有减压先导控制阀的控制盖（型号 LFA..DR...）。先导油经供油节流孔和打开的先导控制阀从油口 A 导入到 B 侧。
主阀芯打开，并释放从油口 A 到油口 B 的流量。
当达到调定压力时，阀芯闭合并且油口 B 处的压力将根据压力-流体特性降低。次级受控侧的潜在压力增加经先导控制阀第三路排放至油箱。方向阀的设置将启动执行附加阻塞功能（型号 LFA..DRW...）。
压力顺序功能
此功能启动次级系统基于压力的连接。
所需的切换压力通过集成在控制盖内的先导控制阀进行设置。
先导油供油可通过外部（先导油油口 X）或内部（经先导油油口 X 或 Z2 从油口 A）实现。
先导控制弹簧腔通过卸压经油口 Y 或 Z1 导入到油箱。
油路示例
示例 1： （用于低压系统基于压力卸载的油路）
系统通过高压泵和低压泵供给。系统压力 pS 经先导油油口在外部从高压侧作用在先导控制阀上，其在达到调定压力值后设置卸压油路的低压侧。单向阀 RV（不包括在交付范围内）保护高压系统与现有卸压低压系统的连接。
当达到先导控制弹簧上设定的压力时，将切换先导控制阀，并卸载油箱主阀的弹簧腔。主阀芯打开，并释放 A 至 B 的连接。
在型号 LFA..DZW... 中，可通过电动先导控制阀（不包括在 LFA..DZ... 型控制盖的交付范围内）选择除液压油路之外的所需切换位置。
示例 2： （用于次级系统基于压力的连接的油路）
通过此油路，当系统 1 中的压力未达到值之前，不会连接系统 2。先导油排放从主阀油口 A 内部实现。
德国力士乐REXROTH二通插装阀订货号和型号：
R900911572 LC25DB00E7X/
R900912552 LC25DB20D7X/
R900912549 LC25DB20E7X/
R900912550 LC25DB40E7X/
R901131754 LC32B20D7X/V
R900912613 LC32B20E7X/
R900940130 LC32DB20D7X/V
R900912556 LC32DB20D7X/
R983034428 LC32DB20D7XIN010
R900912543 LC32DB20E7X/
R900919236 LC32DB40E74/-004
R901206439 LFA32DR2-7X/075
力士乐REXROTH二通插装阀，压力控制功能
LC..DB（高压）
用于压力控制功能的插装阀
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在符合 ISO 7368 标准的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀集成到控制盖内或安装在控制盖上。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力限制功能
用于限制压力的插装阀型号 LC . DB...）设计为无面积差的座阀（油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀设定的压力下，阀芯会通过弹簧力进行压力补偿并关闭。当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
力士乐REXROTH二通插装阀，压力控制功能
LC..DR（插装阀）
规格 16 … 63
大流量 1600 l/min
规格 16 … 63
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
德国力士乐REXROTH插装阀订货号和型号：
R900912560 LC16DR40E7X/
R900912563 LC32DR40E7X/
R900912562 LC32DR20E7X/
R900938018 LC40DR40E7X/
力士乐REXROTH二通插装阀，压力控制功能
LFA..DB（标准）
规格 16 … 100
大工作压力 420 bar
规格 16 … 100
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯 由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯 开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
德国力士乐REXROTH插装阀盖板订货号和型号：
R900912751 LFA16DB2-71/050
R900938082 LFA40DB2-71/050
R900912763 LFA32DB2-71/050
R900938082 LFA40DB2-7X/050
R900938092 LFA40DBS2-7X/315
R900973333 LFA80DB2-63/100x99F35
1815500269 LFR40DBE49-10/
力士乐REXROTH二通插装阀，压力控制功能
LFA..DB（高压）
用于压力控制功能的控制盖
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在符合 ISO 7368 标准的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀集成到控制盖内或安装在控制盖上。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力限制功能
用于限制压力的插装阀（型号 LC . DB...）设计为无面积差的座阀（油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀设定的压力下，阀芯 会通过弹簧力进行压力补偿并关闭。当达到调定压力时，阀芯 开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
力士乐REXROTH二通插装阀，压力控制功能
LFA..DBW
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
德国力士乐REXROTH二通插装阀控制盖板订货号和型号：
R900912764 LFA25DB2-71/420
R900912810 LFA25DBW2-7X/315
R900912816 LFA32DBW2-7X/420
力士乐REXROTH二通插装阀，压力控制功能
LFA..DBU2A
R900947692 LFA25DBU2A2-71/100A025
R900923101 LFA25DBU2A2-71/315A200
R900932664 LFA32DBU2B2-71/315A200
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
力士乐插装阀盖板LFA25DBU2A2-7X/315A100
R900929835
公称尺寸 25，手动压力设置，双倍，可切换，带安装面 ISO4401
2 通插装阀的控制盖，根据液压符号，与 2 通插装阀组合可实现可靠的压力限制
六角
多个压力等级
最大压力 [bar] 420
连接类型 板式结构
标称尺寸 25
驱动类型 手动压力调节
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3.3
力士乐REXROTH二通活动可控插装阀
LC2A
规格 16 … 125
组件系列 1X
大工作压力 450 bar
大流量 17000 l/min
规格 16 … 125
组件系列 1X
二位二通活动可控方向插装阀（“两级主动逻辑”）
模块化设计，柔性油路设置
符合 ISO 7368 的安装孔
采用流量优化的几何，保证了能量效率
采用集成式轴密封件，保证无泄漏
具有阀芯位置监控“关闭”和/或“开启”或模拟（也可重新配置）
BG 证书
LC2A 型二通插装阀（以下简称“主动逻辑”）采用紧凑模块化设计，其基本构成为插件（控制阀芯）和插口、作为固定功能单元的中间盖 和 LFA 型控制盖（其为力士乐标准逻辑程序的一部分）。此控制盖（单独订购）建立了与先导控制阀和/或其他液压元件的连接，并以此集成大部分的不同功能 - 与基本装配无关。几乎可以安装所有标准的和型号为 LFA 的特殊控制盖。可选地，主动逻辑可用于位置开关。默认情况下，将记录控制阀芯 的“闭合”位置。用于位置开关的接收孔为标配。这意味着可随时加装位置开关“Q7”，而不需要进行调节。与逻辑装配件在弹簧腔中只有一个控制区域（“被动逻辑”）相反，名称“主动逻辑”明显代表带差动阀芯的型号，其至少有一个附加控制区域 A4 （“两级主动逻辑”）。此区域允许通过先导压力（而无需主油口 A 或 B 的压力）打开或保持打开主动逻辑。控制阀芯 的弹簧腔区域 A5 由单独区域 A1 + A2 + A4构成。与不带控制区域 A4 的被动逻辑相比，这会导致多余区域，这些多余区域可通过合适的液压油路在闭合和保持闭合（多余的力、闭合速率）期间提供优势。
用于方向控制功能的主动逻辑
根据任务，控制阀芯型号可能不同。活动区域几乎可以任何方式与可用先导油导向环连接，这样便可仅通过 1 种基本装配实现大部分的不同功能。
安装孔
LC2A 型主动逻辑可以根据 ISO 7368 直接安装在标准安装孔中。因此，它也适用于对必须在内部无泄漏或需要位置监控或更快关闭时间的现有“被动逻辑”进行加装。
力士乐REXROTH二通方向控制功能插装阀
LFA..D（标准）
R900925453 LFA25D-71/FX08
R900924596 LFA32D-7X/FX15
R900912619 LFA16E-71/CA40DQMG24F
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带遥控口
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
二通方向控制功能插装阀
LFA..D（高压）
用于方向控制功能的控制盖
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖同时充当从功率单元控制侧到先导控制阀的连接件。通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀的一般构成为控制盖和安装套件。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
力士乐REXROTH二通方向控制功能插装阀
LFA..H2（标准）
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带遥控口
带行程限制
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH二通插装阀盖板订货号和型号：
R900912652 LFA16H1-7X/F
R900912655 LFA16H2-7X/F
R900912694 LFA25H2-7X/F
R900912728 LFA32H2-7X/F
R900336728 LFA40H2-71/FX20
1815500315 LFR16H8-1X/FX08
REXROTH插装阀盖板LFA25GWA-71/P10
