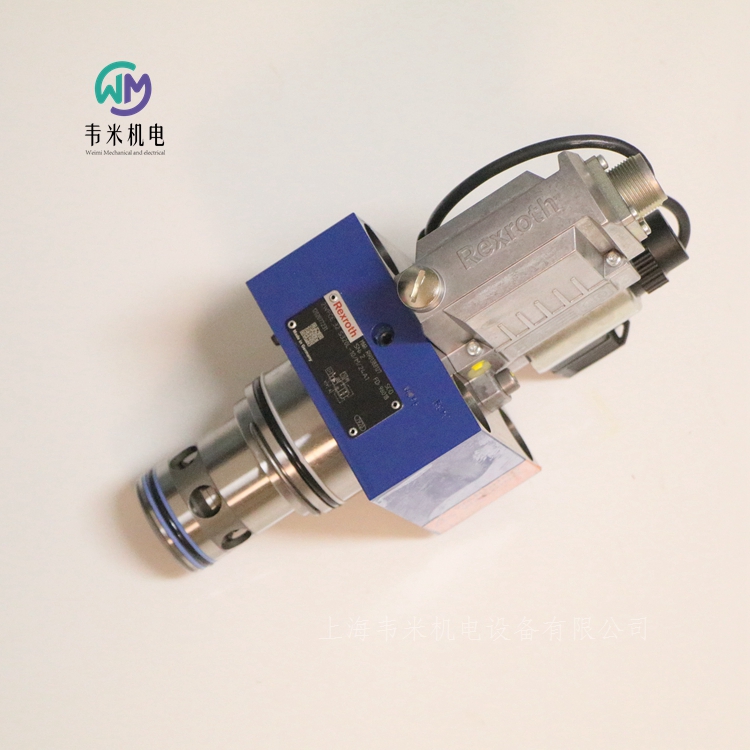

订货型号:2WFCE32S320L-10/M/24A1
产品名称:比例插装阀
起订:1个
供应:10个
发货:3天内
力士乐比例插装阀2WFCE32S320L-10/M/24A1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！
力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀
2WFC; 2WFCE
温度范围 -20 … +60℃
大工作压力 420bar
大回流压力 100bar
建议粘度范围 20 … 100mm?/s
二位二通型号
强度：
-油压阻力高为 420 bar
-高耐振度（符合 DIN EN60068-2）
-环境温度高为 +60 °C
度：
-响应灵敏度高，滞后低
可靠性：
-质量高，设计成熟
标准化：
-安装尺寸符合 ISO 7368
-连接器/接口
柔性：
-可与压力补偿器连接，可提供压力补偿流量控制
安全性：
-断电、电缆中断或断开选通后，会进入主级故障安全位置
设置
2WFCE 型先导式比例方向阀基本构成包括：
盖
主级
带比例电磁铁的先导控制阀
带位置传感器和模拟接口的集成电子元件
集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。
为保证正常运行，必须遵守以下条件：
流向 A → B（X 连接到 A）
流向 B → A（X 连接到 B）
电源电压故障
如果小电源电压发生故障或低于小电源电压，则启用将断开（仅限接口 B1 和 G1）且在线圈导线电缆中断情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。
流量控制功能
先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。
集成电子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 ?V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：
电源电压 UB > 18 V DC
线圈连接未中断
控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）
如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的“准备就绪”信号设置为 0 V。
2. 理论值输出信号
电气接口“A1”（插脚 F）和“B1”（插脚 6）
“A1”：0.35 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -2.5 V 时，节流阀芯处于阀座位置
“B1”：0 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -1.5 V 时，节流阀芯处于阀座位置
电气接口“G1”（插脚 6）
4 mA ... +20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 < 2.7 mA 时，节流阀芯处于阀座位置
注意：
电子元件接口“A1”
在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门
在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用
在开口方向的电气接口“B1”和“G1”：
若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门
在闭合方向：若未设置插脚 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“阀座上”），则停用阀门
德国力士乐REXROTH比例流量阀订货号和型号：
R901388127 2WFCE32S320L-10/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
R901436328 2WFCE50S1500L-10/M/24G1
R901451944 2WFC32S320L-1X/M/K4
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M
力士乐REXROTH单向节流阀
Z2FS10
规格 10
组件系列 3X
大工作压力 315 bar
大流量 160 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05
用于限制 2 个执行机构油口的主油流量或先导油流量。
3 种调整类型：
带刻度可锁定旋钮，内六角带刻度主轴，带刻度旋钮
进油或回油节流
防腐蚀设计
Z2FS 10 型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。
彼此对称排列的两个单向节流阀可限制一个方向上的流量，同时允许相反方向上的自由回流。
如果是供油节流，则液压油将通过由控制边和节流阀芯形成的节流点，经通道 A1 导入执行机构 A2。节流阀芯可通过主轴进行轴向调节，从而允许调节节流点。
同时，通道 A1 中的液压油通过孔导入到活塞侧。主动压力和弹簧力使节流阀芯保持在节流位置。
从执行机构 B2 流回的液压油在相对弹簧的方向上移动节流阀芯，从而使液压油通过单向阀不受阻碍地流动。根据安装位置，节流效应可能发生在供油或排放中。
主流量限制
要调节执行机构的速度（主流量限制），应在方向阀和底板之间安装单向节流阀。
先导流量限制
通过先导式方向阀，可使用单向节流阀来调节切换时间（先导流量限制）。在这种情况下，该阀安装在先导控制阀和主阀之间。
德国力士乐REXROTH节流阀订货号和型号：
R900989095 Z2FS10-5-34/
R900517812 Z2FS10-5-33/V
R900517812 Z2FS10-5-3X/V
R900523737 Z2FS10-3-3X/V
R900517813 Z2FS10A5-3X/SV
R900517814 Z2FS10B5-3X/S2V
力士乐REXROTH节流阀 Z2FS10-5-3X/V
R900517812
公称尺寸 10，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械式
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
滑阀
直动
内六角带刻度主轴
最大压力 [bar] 350
最大体积流量 [l/min] 160
活塞符号 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1
连接类型 叠加阀板
标称尺寸 10
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 2.93
力士乐REXROTH单向节流阀
Z2FS16
规格 16
组件系列 3X
大工作压力 350 bar
大流量 250 l/min
叠加阀
油口安装面符合 ISO 4401-07-07-0-05
限制 2 个执行机构油口的流量
调节方式： 调节杆带内六角孔
进油或回油节流
Z2FS16型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的流量。
对称排列的两个单向节流阀可限制一个方向上的流量（通过可调节节流阀芯），同时允许相反方向上的自由回流。
如果是供油节流，液压油将通过节流点，经通道 A1导入执行机构 A2。节流阀芯可通过主轴进行轴向调节，从而允许调节节流点。
同时，通道 A1中的液压油通过孔导入到活塞侧。
主动压力和弹簧力使节流阀芯保持在节流位置。
从执行机构 B2流回的液压油移动节流阀芯，从而使液压油通过单向阀不受阻碍地流动。根据型号（“S”或“S2”），节流效应可能发生在供油或排放中。
流量限制
要调节执行机构的速度，应在方向阀和底板之间安装单向节流阀。
德国力士乐REXROTH节流阀订货号和型号：
R900459203 Z2FS16-8-3X/S
R900459203 Z2FS16-8-31/S
R900457256 Z2FS16-8-31/S2
R900457256 Z2FS16-8-3X/S2
力士乐REXROTH单向节流阀
Z2FS22
规格 25
组件系列 3X
大工作压力 350 bar
大流量 360 l/min
叠加阀
油口安装面符合 ISO 4401-08-08-0-05
用于一个或两个执行元件接口的主流量或控制流量的限制
调节方式： 调节杆带内六角孔
用于供油或回油节流
防腐蚀设计
Z2FS22型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的流量。
对称排列的两个单向节流阀可限制一个方向上的流量（通过可调节节流阀芯），同时允许相反方向上的自由回流。
如果是供油节流，液压油将通过节流点，经通道 A1导入执行机构 A2。节流阀芯可通过主轴进行轴向调节，从而允许调节节流点。
同时，通道 A1中的液压油通过孔导入到活塞侧。主动压力和弹簧力使节流阀芯保持在节流位置。
从执行机构 B2流回的液压油移动节流阀芯，从而使液压油通过单向阀不受阻碍地流动。根据型号（“S”或“S2”），节流效应可能发生在供油或排放中。
流量限制
要调节执行机构的速度，应在方向阀和底板之间安装单向节流阀。
德国力士乐REXROTH节流阀订货号和型号：
R900443176 Z2FS22-8-31/S2
R900340002 Z2FS22B8-3X/S2
R971893675 Z2FS22-3X/S2
R900456783 Z2FS22-8-3X/S
R900468786 Z2FS22-8-3X/S2V
力士乐REXROTH二通流量控制阀
2FRM6B
规格 6通径
重量 1.3kg
安装位置 任意
组件系列 3X
大流量 32 l/min
周围温度范围 -20 … +50℃
大工作压力 315bar
小压差 6 … 14bar
液压油温度范围 -20 … +80℃
粘度范围 10 … 800mm?/s
油口安装面符合 DIN 24340 形式 A
底板（单独订购）
单向阀，可选
2 种调整类型，可选：
-带刻度旋钮
-带刻度可锁定旋钮
一般信息
2FRM 型流量控制阀是一种二通流量控制阀。
它用于保持流量稳定，而不受压力和温度的影响。
这种阀的基本构成为壳体、旋钮、节流孔衬套、压力补偿器和可选的单向阀。
2FRM 6 B…MV
型流量控制阀（不带 外部闭合， 不带 单向阀）
从通道 A 到通道 B 的流量在节流点处节流。节流剖面通过转动旋钮 进行设置。为确保通道 B 的流量保持稳定而不受压力的影响，在节流点的下游安装了一个压力补偿器。
没有流量流经阀门时，压缩弹簧会向下按压力补偿器至其停止点，使压力补偿器保持在打开位置。有液压油流经阀门时，作用于通道 A 的压力会通过节流孔给压力补偿器施加一个力。
压力补偿器将进入控制位置，直到各个力实现平衡。当通道 A 的压力上升时，压力补偿器会朝闭合方向移动，直到各个力再次达到平衡。正是压力补偿器的这种持续的补偿动作才使系统获得了稳定的流量。
为了通过阀门控制两个方向上的流量，可以在此流量控制阀下安装一个 Z4S 6 型整流器叠加阀板。
德国力士乐REXROTH流量控制阀订货号和型号：
R900205577 2FRM6B36-3X/0,2QMV
R900205509 2FRM6B36-3X/10QRV
R900205514 2FRM6B36-3X/32QMV
R900209927 2FRM6B76-34/10QRV
R900205521 2FRM6B76-3X/16QMV
R900205523 2FRM6B76-3X/25QMV
R900205510 2FRM6B36-3X/16QMV
R900216559 2FRM6A76-3X/16QMV
R900205512 2FRM6B36-3X/25QMV
R900986124 2FRM6A36-3X/32QMV
R900205517 2FRM6B36-3X/3QRV
R900205515 2FRM6B36-33/32QRV
R900205519 2FRM6B36-32/6QRV
R900205511 2FRM6B36-33/16QRV
R900205513 2FRM6B36-32/25QRV
R900205508 2FRM6B36-3X/10QMV
力士乐REXROTH二通流量控制阀
2FRM
组件系列 3X
规格 10通径 16通径
重量 5.6kg 11.3kg
温度范围 -20 … +80°C
大工作压力 315 bar
小压差 3 … 7bar 5 … 12bar
大流量 160 l/min
粘度范围 10 … 800mm?/s
用于底板安装
油口安装面符合 DIN 24340 形式 G 和 ISO 6263
机械起动
压力补偿器行程限制，可选
启动跃变降低
通过流向调整板在双向上调速
2FRM 型流量控制阀是一种二通流量控制阀。它们用于保持流量稳定，通常不受压力和温度的影响。
通常，阀由壳体、节流孔衬套、带有可选行程限制 的压力补偿器、单向阀、型号 2FRM 中的调节元件及齿轮活塞传动装置和方向阀组成。从通道 A 到通道 B 的流量在节流点处节流。在型号 2FRM 中，节流剖面可通过机械转动调节元件上的曲线螺栓进行设置。速率可通过单向节流阀进行设置。为固定所需的调节范围，在齿轮活塞传动装置的两侧配备可调行程限制。含有上游压力补偿器，以确保流量在节流点处不受压力影响且保持稳定。
由于节流点采用了节流孔设计，因此不会受到温度的影响。
通过单向阀实现从通道 B 到通道 A 的自由回流。
调节流量只能从通道 A 流向 B。
为了在两个方向上控制流量，可在流量控制阀下安装一个 Z4S 型整流器叠加阀板。
德国力士乐REXROTH流量控制阀订货号和型号：
R900423261 2FRM10-31/50LB
R900423261 2FRM10-3X/50LB
R900424902 2FRM16-32/160LB
R900423251 2FRM10-3X/16L
R900420286 2FRM10-3X/50L
R900424905 2FRM16-3X/100L
力士乐REXROTH隔膜式蓄能器
HAD
组件系列 1X 和 2X
公称容量 0.075 … 3.5 l
大工作压力 250 bar
整体结构 隔膜式蓄能器
安装位置 任意，好是底部的液压油接头插口
安装类型 用夹具或通过管接头焊接
温度范围 -15 … +65℃
管路连接 内螺纹
液压油 符合 DIN 51524 的液压油
液压蓄能器的主要任务之一是接收液压系统一定量的加压液体，并在需要时将其返回到系统中。
当液体被加压时，对液压蓄能器的处理类似于压力容器，且必须在考虑安装国家或地区的验收标准的情况下针对其大工作过压进行设计。
在大多数液压系统中，均使用具有分隔元件的液压/气动（充气）蓄能器。
皮囊式蓄能器、柱塞式蓄能器和隔膜式蓄能器之间的区别在于分隔元件的类型。
液压蓄能器基本上由液压油部分、气体部分以及一个气密分隔元件构成。液压油部分与液压油路相连。压力增加时，气体被压缩，液体进入液压蓄能器。压力下降时，压缩气体膨胀，将积聚的液压油排入油路。
隔膜式蓄能器
隔膜式蓄能器包括一个钢制耐压容器，该容器通常为球形或圆柱形。蓄能器内部有分隔元件，即由弹性、柔性材料（弹性材料）制成的薄膜，带有关闭按钮 和保护塞。它们对应于指令 97/23/EC。
应用
液压/气动蓄能器存在多种应用：
为了节省间歇操作系统中的泵驱动功率而进行的能量存储。
用于紧急情况的能量储备，例如液压泵发生故障时。
补偿泄漏损失。
发生周期振动时吸收冲击和振动。
在压力和温度变化时补偿体积。
车辆的悬挂系统元件。
吸收机械冲击。
工作模式
液压油几乎都是不能压缩的，因此不能存储压力能。力士乐液压/气动蓄能器使用了气体的可压缩性存储液压油。只能使用惰性气体。通常使用 4.0 级的“”。
安装条件
充气压力
隔膜式蓄能器通常在交付时处于运行准备状态。充注压力（p0）刻在蓄能器壳体上。
充气
液压气动蓄能器只能加注4.0级，纯含量为99.99 vol.%。
容许工作温度
在“标准版本”中，力士乐油气蓄能器适用于-15+80°C。
安装位置
隔膜式蓄能器可安装在任何安装位置。
在气阀上方，必须为测试和充电装置提供200 mm的安装空间。
安装
安装蓄能器时，确保安全吸收可能的力，例如特定于该应用的振动或加速度产生的力。当使用多个安装点时，应避免由操作、弹性变形或温度膨胀引起的应力。
重要注意事项
预期用途
力士乐隔膜式蓄能器-1X/2X用于在固定机械工程和工厂建设中设置液压驱动系统。
隔膜式蓄能器必须使用安装元件安全、地固定在机器或系统上。紧固旨在保持油口无张力。特别是，不得向油口施加张力或静态或动态惯性力。
在选择合适的安装点时，应考虑支撑结构的热膨胀和来自环境的振动。
油气蓄能器安全说明
机器终用户需要附上机器或系统的操作说明RE 50150-B以及大于1升容器的CE符合性声明。
液压系统中液压气动蓄能器的一般信息可在DIN EN ISO 4413中找到。
安全设备
注意事项：
根据压力设备指令2014/68/EU，必须确保液压气动蓄能器不会在允许范围外运行。
为了不超过大工作压力，根据数据表50131，博世力士乐建议使用ABZSS型蓄能器切断块。
德国力士乐REXROTH蓄能器订货号和型号：
0531602573 HAD0,7-180-1X/50G04A-1N111-BA
力士乐REXROTH先导式压力截止阀
DA6V
规格 6
组件系列 5X
大工作压力 350 bar
大流量 40 l/min
重量 2.2kg
安装位置 任意
温度范围 -30 … +80℃
粘度范围 10 … 800mm?/s
建议粘度范围 20 … 60mm?/s
用于底板安装
油口安装面符合 ISO 5781-03-04-0-00（不符合标准，且不带孔）
底板（单独订购）
作为插装阀
调整类型：六角套筒和保护帽
4 个压力等级
可调式切换压差（公称值的 10 % 至 50 %）
DA6V 型压力阀是一种可无级调节切换压差的先导式压力截止阀。此类阀主要由拧入式插装阀的先导控制级和主级、单向阀和壳体组成。
通过油口 B 将 P 中的泵流量引入系统的蓄能器中。如果油口 B 中执行机构的压力超过设定顶部切换压力，则先导控制阀将打开并将通过油口 A (Y) 启动先导油排放。单向阀将关闭油口 B 至 P 的连接，且泵流量将切换到卸压油路（从 P 到T）。
型号 DA6VP
将泵流量从 P 至 B（泵 → 执行机构）切换为 P 至 T（泵 → 油箱）。
泵通过单向阀向液压系统（P 至 B）供油。通道 B 中的压力通过控制油路和孔作用于拧入式插装阀 的先导控制。同时，通道 P 中的压力通过孔施加于主控制阀芯的弹簧负载侧。当在拧入式插装阀 中通过调节主轴设置的顶部截止压力到达液压系统（通道 B）时，拧入式插装阀 的先导控制将打开从主阀芯的弹簧负载侧到控制油路的连接和通过油口 A (Y) 进入油箱的外部连接。由于存在孔，在主阀芯处产生了压降。主阀芯将升离阀座，打开 P 至 T 的连接。单向阀关闭 B 至 P 的连接，而拧入式插装阀 的先导控制在 B 中执行机构压力的作用下保持在打开位置。
将泵流量从 P 至 T（泵 → 油箱）切换为 P 至 B（泵 → 执行机构）。
如果根据在调节主轴处设定的较低底部压力值，B 中的执行机构压力与截止压力相比较有所下降，则拧入式插装阀 的先导控制将设置回其初始位置。
这样，压力将主阀芯的弹簧负载侧累积。从而通过弹簧关闭从 P 到 T 的连接，并且泵将通过单向阀向液压系统，即从 P 到 B 进行供油。
型号 DA6VA
在此阀型号中，泵压力口不是在 P 中，而是在 A 中设计的。阀门将泵流量从 A 引至 P 或从 A 引至 T。泄油口位于 B (Y) 中。
切换过程与型号“VP”（此阀型号支持油路块连接）相对应。
注意！
仅限间接压力限制功能：
泵压力（至油箱）的压力限制功能不是直接提供的，而是仅通过执行机构通道中的单向阀和控制油路间接提供。
设置切换压差：
出厂时，阀门被设置为切换压差约为公称压力的 10 % 至 12 %。可以设置为公称压力的 50 %。
交付时，调节主轴被设置为小可调节顶部切换压力，即将调节主轴拧出到限位止挡。
通过拧入调节主轴，可增大顶部切换压力。
通过拧入调节主轴，可增大底部切换压力而切换压差将减小。通过拧出调节主轴，可减小底部切换压力而切换压差将增加。
通过锁紧螺钉和锁紧螺母 确保压力调节。
应用注意事项：
在压力截止阀和液压蓄能器之间建立一个低流阻的短连接。
注意！
仅可使用合适的蓄能器安全设备操作蓄能器！
泵压力（至油箱）的压力限制功能不是直接提供的，而是仅通过执行机构通道中的单向阀和控制油路间接提供。
注意： 切换压差出厂设置
出厂时，阀门被设置为切换压差约为公称压力的 10 % 至 12 %，并且是在已卸压状态（调节主轴拧出到限位止挡，请参阅产品说明）下提供的。
调节是在公称压力、泵流量约为 10 l/min、执行机构流量约为 2 l/min 的条件下实现的。
不同的系统条件（尤其是泵流量和执行机构流量很高时）可能导致较高的切换压力。在这里，通过此阀可以选择性地调节系统切换压差。
德国力士乐REXROTH压力切断阀订货号和型号：
R901224233 DA6VP2A5X/200FSM
R901224233 DA6VP2A50/200FSM
R901224238 DA6VP2B50/200FSM
R901224217 DA6VA2A50/100FSM
R901224235 DA6VP2B5X/100FSM
R901224226 DA6VA2B5X/100FSM
R901224238 DA6VP2B5X/200FSM
R901224218 DA6VA2A5X/200FSM
R901224247 DA6VP2A5X/350FSM
R901224242 DA6VP2B5X/350FSM
力士乐REXROTH进油口压力补偿器，直动式
ZDC 10...32
规格 10, 16, 25, 32
重量 3kg, 3.5kg, 8.9kg, 64.7kg
组件系列 2X
大工作压力 350 bar
大流量 520 l/min
温度范围 -20 … +70℃
粘度范围 15 … 380mm?/s
叠加阀
孔图按 ISO 4401
通过安装的梭阀为通道 P → A 或 P → B 提供负载补偿
二通型号“P”
三通型号“PT”(NG10 ... 25)
与比例方向阀相互作用时的流量控制
ZDC 型号的阀门为两通或三通型直动式入口压力补偿器。
它们在通道 P 中被用作入口压力补偿器以提供负载补偿。
这些阀门的基本构成为壳体、控制阀芯、带有弹簧座 的压缩弹簧和带有已安装梭阀 的罩盖。
如果压差 P1 → A1 或 P1 → B1 小于 10 bar，则压缩弹簧使控制阀芯保持在 P2 到 P1 的打开位置。
如果压差超过 10 bar，则控制阀芯向左移动直至压差再次复位。
先导式比例方向阀可与入口压力补偿器配合用于“外部先导油供油”！
在 外部 先导油供油时，与通道 P 的连接将被堵塞。先导油由单独的控制电路采样。
在 内部 先导油供油时，与通道 P 的连接将被打开。先导油从压力补偿器节流侧上游位置采样（底板的油口 X 被堵塞）。
德国力士乐REXROTH压力补偿器订货号和型号：
R900488023 ZDC10P-25/M
R900488820 ZDC10P-25/XM
R900489669 ZDC16P-23/XM
R900344369 ZDC25P-21/M
R900344370 ZDC32P-22/M
R900344370 ZDC32P-2X/M
R900352039 ZDC32P-2X/XM
力士乐REXROTH先导控制溢流阀
溢流阀DB
规格 10, 16, 25, 32
重量 2.6kg, 3.5kg, 4.4kg
组件系列 5X
大工作压力 350 bar
大流量 650 l/min
液压油温度范围 -10 … +60℃
粘度范围 12 … 230mm?/s
用于底板安装
油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺纹连接
高功率线圈
防腐蚀设计
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
DB 型压力阀是一种先导式溢流阀。用于限制工作压力。
这些溢流阀 (DB) 主要由带主阀心的主阀以及带压力调节元件的先导控制阀组成。
施加在通道 P 中的压力作用于主阀芯。同时，该压力通过配有喷嘴和的控制油路和施加于主阀芯的弹簧负载侧和先导控制阀中的滚珠。如果通道 P 中的压力超过弹簧上设定的值，则滚珠将背向弹簧打开。相应的信号通过控制油路和从通道 P 由内部传出。此时主阀芯弹簧负载侧的液压油通过控制油路、喷嘴孔和滚珠流入弹簧腔。从此处，液压油通过控制油路从内部流入油箱（对于型号 DB …），或通过控制油路从外部流入油箱（对于型号 DB …Y）。喷嘴和会导致主阀芯出现压降，从而使通道 P 到通道 T 的连接打开。现在，液压油从通道 P 流到通道 T，同时维持设定的工作压力。
溢流阀可通过油口“X”卸载或切换为另一压力（第二个压力等级）。
德国力士乐REXROTH溢流阀订货号和型号：
R900536231 DB10-1-52/200X
R900505052 DB10-1-5X/200
R900598998 DB10-1-52/315
R900590645 DB10-2-52/50
R900505883 DB10-2-52/315V
R900593530 DB20-2-5X/315
R900589433 DB20-2-52/100
R900590618 DB20-2-5X/350
R900516184 DB20-2-52/350X
R900596768 DB20-2-5X/315XY
R900590330 DB30-2-5X/100U
R900503515 DB30-1-52/200
R900593795 DB30-1-5X/315
R900591128 DB30-2-5X/315
R900974252 DB30-2N5X/350
R900593795 DB30-1-52/315
力士乐REXROTH先导控制溢流阀
电磁溢流阀DBW
规格 10 … 32
组件系列 5X
大工作压力 350 bar
大流量 650 l/min
用于底板安装
油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺纹连接
通过一个上装的换向滑阀或换向座阀的电磁铁操纵式卸荷
高功率线圈
换向冲击衰减，可选
防腐蚀设计
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，符合 UL 906，版本 1982，可选
DBW 型压力阀为先导式溢流阀。
它们用于限制并以电磁线圈操作卸载工作压力。
该阀主要由带主阀心的主阀、带压力调节元件的先导控制阀以及一个集成方向滑阀组成。
此类阀的功能与 DB 型阀的功能基本相同。但是，通过控制已安装的方向滑阀 即可卸载主阀芯。
带换向冲击衰减（叠加阀板）的溢流阀，型号为 DBW.../..S6...R12
通过换向冲击衰减阀可延迟打开从 B2 到 B1 的连接。从而避免了回油管路中的压力峰值和降压冲击噪音。该阀安装在先导控制阀和方向阀 之间。
衰减程度（降压冲击）取决于喷嘴的规格。推荐使用φ1.2 mm的喷嘴。
德国力士乐REXROTH电磁溢流阀订货号和型号：
R900618747 DBW10A2-5X/200S6EG24N9K4R12
R900926054 DBW10A2-5X/315-6EG24N9K4
R900920863 DBW10B1-5X/315-6EG24N9K4
R900941174 DBW10A1-5X/200-6EG24N9K4
R900941174 DBW10A1-52/200-6EG24N9K4
R900965477 DBW10A1-52/315-6EG24N9K4
R900708837 DBW10A2-52/200-6EW230N9K4
R900926054 DBW10A2-52/315-6EG24N9K4
R900921225 DBW10B1-5X/100-6EG24N9K4
R900923103 DBW10B1-5X/200-6EG24N9K4
R900948224 DBW10B1-5X/200-6EW230N9K4
R900920863 DBW10B1-52/315-6EG24N9K4
R900970130 DBW10B1-5X/350-6EW230N9K4
R901147745 DBW10B1-5X/200Y6EG24N9K4
R900906650 DBW10B2-5X/100-6EG24N9K4
R900912910 DBW10B2-5X/200-6EG24N9K4
R900906285 DBW10B2-5X/315-6EG24N9K4
R900912485 DBW10B2-5X/315-6EW230N9K4
R901000465 DBW10B2-5X/350-6EG24N9K4V
R900966896 DBW10B2-5X/350-6EW110N9K4
R900933174 DBW10B2-5X/50-6EG24N9K4V
R900938685 DBW10B2-52/315Y6EG24N9K4
R900917679 DBW10B2-52/100U6EG24N9K4
R900959190 DBW10B2-5X/100U6EW230N9K4
R900930930 DBW10B2-52/315U6EG24N9K4
R900903158 DBW10B2-52/315S6EG24N9K4R12
R900908999 DBW10B3-52/315-6EG24N9K4
R900948805 DBW10B3-5X/200YUS6EG24N9K4R12
R900906284 DBW10BG2-5X/315-6EG24N9K4
R900939736 DBW20A1-5X/315-6EG24N9K4
R900919583 DBW20A2-5X/100-6EG24N9K4
R900939204 DBW20A2-5X/200-6EG24N9K4
R900921754 DBW20A2-52/315-6EG24N9K4
R900916161 DBW20A2-52/350-6EG24N9K4
R901018331 DBW20A2-5X/350-6EW230N9K4
R900737135 DBW20A2-52/200S6EG24N9K4R12
R900955867 DBW20A2-5X/100Y6EG24N9K4
R900941177 DBW20B1-52/100-6EG24N9K4
R900935659 DBW20B1-5X/200-6EG24N9K4
R900920619 DBW20B1-52/315-6EG24N9K4
R900780198 DBW20B1-5X/350-6EG24N9K4
R901089436 DBW20B1-5X/350S6EW110N9K4R12
R900920785 DBW20B2-5X/100-6EW230N9K4
R900909952 DBW20B2-5X/100-6EW110N9K4
R900907684 DBW20B2-5X/315-6EG24N9K4
R900900555 DBW20B2-5X/350-6EG24N9K4
R900915770 DBW20B2-5X/100S6EG24N9K4R12
R900900630 DBW20B2-5X/315S6EG24N9K4R12
R900942702 DBW20B2-5X/315U6EW230N9K4
R900928779 DBW30A2-5X/200-6EG24N9K4
R900966284 DBW30B1-5X/100-6EG24N9K4
R900922310 DBW30B2-5X/100-6EG24N9K4
R900922479 DBW30B2-52/100-6EW230N9K4
R900923938 DBW30B2-52/200-6EG24N9K4
R900941855 DBW30B2-5X/200-6EW230N9K4
R900922311 DBW30B2-52/315-6EG24N9K4
R900941761 DBW30B2-52/100U6EG24N9K4
R900917474 DBW30B2-5X/315S6EG24N9K4R12
R900906773 DBW30B1-52/315-6EG24N9K4
R900908477 DBW30B2-52/350-6EG24N9K4
R900924776 DBW30B2N5X/200XS6EG24N9K4R12
DBW10B2-5X/315-6EG24N9K4-SO160
力士乐REXROTH先导控制溢流阀
ZDB6, Z2DB6
规格 6
组件系列 4X
大工作压力 315 bar
大流量 60 l/min
重量：
ZDB6 1kg
Z2DB6 1.2kg
介质 液压油
介质温度范围 -20℃至+80℃
黏度范围 10至800mm?/s
叠加阀
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
4 个压力等级
5 个油路选项
带 1 个或 2 个压力阀阀芯
用于压力调节的 4 种调整类型，可选（旋钮、六角套筒和保护帽、带刻度可锁定旋钮、带刻度旋钮）
防腐蚀设计
ZDB 和 Z2DB 型压力阀是一种采用叠加阀板设计的先导式溢流阀。
这些阀用于限制系统压力。
这些阀门主要由壳体和一个或两个压力阀阀芯组成。
可通过调整类型设置系统压力。
示例型号“VA”：
在初始位置时阀关闭。通道 A 中的压力作用于阀芯。同时，压力还通过喷嘴施加于阀芯的弹簧负载侧并通过喷嘴施加于先导座。如果通道 A 中的压力超过弹簧上设定的值，则先导座开启。
液压油从阀芯的弹簧负载侧、喷嘴和通道流入通道 T。所产生的压降使阀芯移动，从而打开从 A 到 T 的连接，同时维持弹簧处设定的压力。
两个弹簧腔的先导泄油通过通道 T 于外部实现。
德国力士乐REXROTH先导式溢流阀订货号和型号：
R900507526 ZDB6VA1-4X/100V
R900522027 ZDB6VA1-4X/315V
R900409889 ZDB6VA2-4X/100V
R900409886 ZDB6VA2-4X/200V
R900409893 ZDB6VA2-42/315V
R900909480 ZDB6VB1-42/315
R900422214 ZDB6VB2-42/50V
R900431401 ZDB6VB2-42/100
R900409854 ZDB6VB2-4X/200V
R900409896 ZDB6VB2-4X/315V
R900586621 ZDB6VP1-4X/100V
R900596138 ZDB6VP1-4X/200V
R900598455 ZDB6VP1-42/315V
R900447152 ZDB6VP1-42/200
R900409933 ZDB6VP2-42/100V
R900428339 ZDB6VP2-42/200
R900409844 ZDB6VP2-42/200V
R900409844 ZDB6VP2-4X/200V
R900422075 ZDB6VP2-42/315
R900409898 ZDB6VP2-42/315V
R900409847 ZDB6VP2-42/50V
R900411318 Z2DB6VC2-42/315V
力士乐比例插装阀2WFCE32S320L-10/M/24A1
