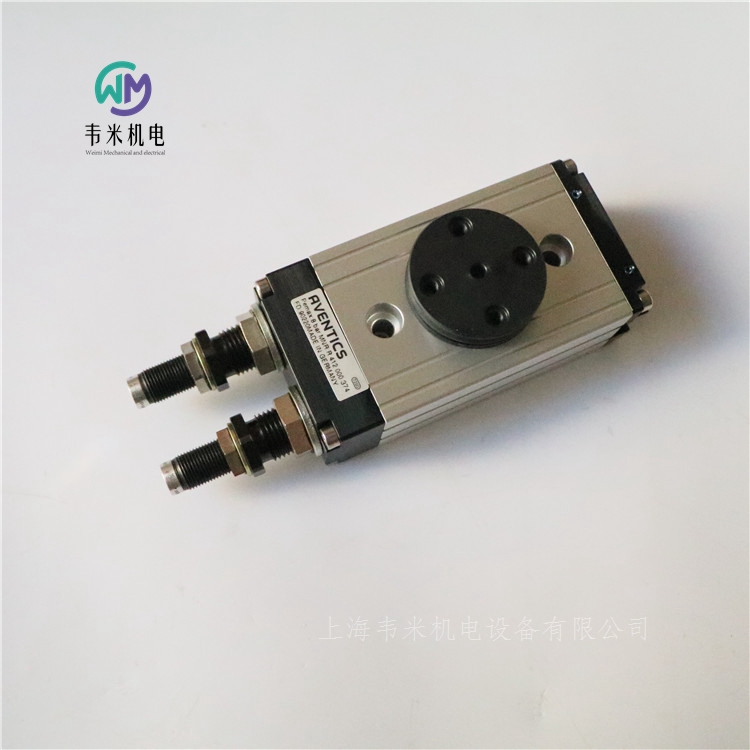

安沃驰旋转气缸R412000374，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰旋转紧凑模块, 系列 RCM-SH R412000374
RCM-20-180-SH-00-00
  RCM 系列紧凑型旋转气缸
安沃驰 RCM 系列的紧凑型旋转气缸可以执行各种标准化旋转运动。这些气缸可直接安装在小型滑块上，配备了机械抓爪。
规格
直径20 mm
压缩空气连接M5
磁性销钉带磁性活塞
旋转紧凑模块结构形式带齿条的双活塞
Easy2Combine可用
尺寸RCM-20
理论力矩6 bar
小旋转时间0.48 s
每次旋转的空气消耗量35.84 cm3
大允许的轴向轴承负载620 N
大允许的径向轴承负载780 N
大允许的质量转动惯量180 kg cm2
理论力矩3 Nm
重复精度0.05 °
缓冲液压
缓冲设置已确定
旋转角度 min.0 °
旋转角度 max.180 °
小运行压力2 bar
大运行压力8 bar
低环境温度5 °C
高环境温度60 °C
介质温度小值5 °C
介质温度大值60 °C
介质压缩空气
特点
组合了一个反向气动双活塞传动（齿条/齿轮）和一个无隙引导的精密旋转法兰
理想的扭矩和空间比实现较高的功率密度，同时具备吸收旋转法兰上外横向力和扭矩的能力
紧凑设计，以有限的空间提供很高的扭矩和功能性

安沃驰二位五通换向阀, 系列 740 5727415302
V740-5/2DS-00000-07
 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
规格
操作电子
额定流量Qn700 l/min
换向原理5/2
压缩空气 接口 出口? 8x1
小运行压力1.5 bar
大运行压力10 bar
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件双线圈
密封原理软密封
先导内部
ATEXATEX 中可选
阀门结构形式膜片式中心阀
带有导线盒的基础阀门不带线圈的基阀
节流带节流设备
连接类型管式连接
组合原理?（闭锁原理）单重底板原理, 盘式原理
可以组装成块可以组装成块
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.50 μm
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈

安沃驰二位五通换向阀, 系列 740 5727410220
V740-5/2DS-024DC-07
 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
规格
操作电子
额定流量Qn700 l/min
换向原理5/2
压缩空气 接口 出口? 8x1
小运行压力1.5 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件双线圈
密封原理软密封
先导内部
阀门结构形式膜片式中心阀
阀连接器配有阀连接器
节流带节流设备
连接类型管式连接
组合原理?（闭锁原理）单重底板原理, 盘式原理
可以组装成块可以组装成块
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
介质压缩空气
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈

安沃驰二位五通换向阀, 系列 740 5727450220
V740-5/2AR-024DC-07
 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈
规格
操作电子
额定流量Qn950 l/min
换向原理5/2
压缩空气 接口 出口? 10x1
小运行压力1.5 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式, 按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
密封原理软密封
先导内部
阀门结构形式膜片式中心阀
阀连接器配有阀连接器
节流带节流设备
连接类型管式连接
复位装置带空气弹簧复位
组合原理?（闭锁原理）盘式原理, 单重底板原理
可以组装成块可以组装成块
抗温性-25 °C 耐低温
低环境温度-25 °C
高环境温度50 °C
介质温度小值-25 °C
介质温度大值50 °C

安沃驰二位五通换向阀, 系列 740 5727470220
V740-5/2AR-024DC-07
 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
规格
操作电子
额定流量Qn1100 l/min
换向原理5/2
压缩空气 接口 出口? 10x1
小运行压力1.5 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
密封原理软密封
先导内部
阀门结构形式膜片式中心阀
阀连接器无阀连接器
节流带节流设备
连接类型管式连接
复位装置带空气弹簧复位
组合原理?（闭锁原理）单重底板原理, 盘式原理
可以组装成块可以组装成块
抗温性-25 °C 耐低温
低环境温度-25 °C
高环境温度50 °C
介质温度小值-25 °C
介质温度大值50 °C
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈

安沃驰二位五通换向阀, 系列 740 5727465302
V740-5/2DS-00000-07
 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
规格
操作电子
额定流量Qn950 l/min
换向原理5/2
压缩空气 接口 出口? 10x1
小运行压力1.5 bar
大运行压力10 bar
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件双线圈
密封原理软密封
先导内部
ATEXATEX 中可选
阀门结构形式膜片式中心阀
带有导线盒的基础阀门不带线圈的基阀
节流带节流设备
连接类型管式连接
组合原理?（闭锁原理）单重底板原理, 盘式原理
可以组装成块可以组装成块
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.50 μm
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈

安沃驰二位五通换向阀, 系列 740 5727490220
V740-5/2AR-024DC-07-MODI
 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
规格
操作电子
额定流量Qn700 l/min
换向原理5/2
压缩空气 接口 出口3/8″
小运行压力1.4 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式, 锁定式
操作元件单线圈
密封原理软密封
阀门结构形式膜片式中心阀
阀连接器无阀连接器
节流带节流设备
连接类型管式连接
复位装置带空气弹簧复位
组合原理?（闭锁原理）单重底板原理, 盘式原理
可以组装成块可以组装成块
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈

安沃驰四位五通换向阀, 系列 740 5727560920
V740-5/4CC-DA10-024DC-07-MODI
 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
规格
操作电子
额定流量Qn950 l/min
换向原理5/4
压缩空气 接口 出口? 10x1
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
密封原理软密封
先导内部
阀门结构形式膜片式中心阀
阀连接器无阀连接器
连接类型管式连接
组合原理?（闭锁原理）单重底板原理, 盘式原理
可以组装成块可以组装成块
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈

安沃驰四位五通换向阀, 系列 740 5727550220
V740-5/4CC-DI08-024DC-07
 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
规格
操作电子
额定流量Qn950 l/min
换向原理5/4
结构中位封闭
压缩空气 接口 出口? 10x1
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
密封原理软密封
先导内部
阀门结构形式膜片式中心阀
阀连接器配有阀连接器
连接类型管式连接
组合原理?（闭锁原理）单重底板原理, 盘式原理
可以组装成块可以组装成块
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.50 μm
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈

安沃驰二位五通换向阀, 系列 740-CP 5727940220
V740-5/2AS-024DC-07-CP
 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
规格
操作电子
额定流量Qn950 l/min
换向原理5/2
压缩空气 接口 出口? 10x1
小运行压力2 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式, 锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件单线圈
密封原理软密封
先导内部
阀门结构形式膜片式中心阀
阀连接器无阀连接器
节流带节流设备
连接类型管式连接
复位装置带空气弹簧复位
组合原理?（闭锁原理）单重底板原理, 盘式原理
可以组装成块可以组装成块
抗温性-25 °C 耐低温
耐腐蚀防腐蚀
低环境温度-25 °C
高环境温度50 °C
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈

安沃驰二位五通换向阀, 系列 740-BV R412009671
V740-5/2DS-00000-07-BV
 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
规格
操作电子
额定流量Qn700 l/min
换向原理5/2
小运行压力1.5 bar
大运行压力10 bar
工作电压DC24 V
工作电压 AC230 V
工作电压 AC230 V
电压偏差 DC-10% / +10%
电压偏差AC 50 Hz-20% / +10%
电压偏差AC 60 Hz-10% / +20%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件双线圈
密封原理软密封
先导内部
阀门结构形式膜片式中心阀
带有导线盒的基础阀门不带线圈的基阀
节流带节流设备
连接类型管式连接
组合原理?（闭锁原理）盘式原理, 单重底板原理
可以组装成块可以组装成块
抗温性-25 °C 耐低温
低环境温度-25 °C
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈

安沃驰二位三通换向阀, 系列 CD12 5724555202
CD12-3/2NC-SR-NONE-I-G012-G012
 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn4000 l/min
换向原理3/2
结构常关/常开
压缩空气 接口 出口G 1/2
小运行压力2 bar
大运行压力16 bar
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导内部
ATEXATEX 中可选
预控阀的宽度30 mm
阀门结构形式滑阀，正重叠
带有导线盒的基础阀门不带先导阀的基阀
连接类型管式连接
复位装置带弹簧复位
抗温性-25 °C 耐低温
控制压力小2 bar
大控制压力16 bar
低环境温度-25 °C
高环境温度70 °C
介质温度小值-25 °C
特点
坚固耐用的设计
在底板上组装
适用于恶劣的温度范围
耐电压波动
提供 ATEX 认证型号

安沃驰二位五通换向阀, 系列 CD12 5725405280
CD12-5/2XX-AR-230AC-I-M022-M022-EN175301
 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn4100 l/min
换向原理5/2
压缩空气 接口 出口M22x1,5
小运行压力2 bar
大运行压力10 bar
工作电压 AC230 V
工作电压 AC230 V
电压偏差AC 50 Hz-20% / +10%
电压偏差AC 60 Hz-10% / +20%
手动控制装置按钮式, 锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导内部
预控阀的宽度30 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带空气弹簧复位
抗温性-25 °C 耐低温
控制压力小2 bar
大控制压力10 bar
低环境温度-25 °C
特点
坚固耐用的设计
在底板上组装
适用于极端的温度范围
耐电压波动
提供 ATEX 认证型号

安沃驰二位五通换向阀, 系列 CD12 5725475270
CD12-5/2XX-SR-110AC-I-G012-G012-EN175301
 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn4100 l/min
换向原理5/2
压缩空气 接口 出口G 1/2
小运行压力2 bar
大运行压力10 bar
工作电压 AC110 V
工作电压 AC110 V
电压偏差AC 50 Hz-20% / +10%
电压偏差AC 60 Hz-10% / +20%
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导内部
预控阀的宽度30 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位
控制压力小2 bar
大控制压力10 bar
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
特点
坚固耐用的设计
在底板上组装
适用于极端的温度范围
耐电压波动
提供 ATEX 认证型号

安沃驰二位五通换向阀, 系列 CD12 5725480220
CD12-5/2XX-SR-024DC-E-G012-G012-EN175301
 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn4100 l/min
换向原理5/2
压缩空气 接口 出口G 1/2
小运行压力-0.95 bar
大运行压力16 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式, 按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导外部的
预控阀的宽度30 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位
控制压力小2 bar
大控制压力10 bar
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
特点
坚固耐用的设计
在底板上组装
适用于极端的温度范围
耐电压波动
提供 ATEX 认证型号

安沃驰二位五通换向阀, 系列 CD12 5725550220
CD12-5/2XX-DO-024DC-I-G012-G012-EN175301
 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn4100 l/min
换向原理5/2
压缩空气 接口 出口G 1/2
小运行压力2 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式, 按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件双线圈
密封原理软密封
先导内部
预控阀的宽度30 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
抗温性-25 °C 耐低温
控制压力小2 bar
大控制压力10 bar
低环境温度-25 °C
高环境温度50 °C
介质温度小值-25 °C
介质温度大值50 °C
特点
坚固耐用的设计
在底板上组装
适用于极端的温度范围
耐电压波动
提供 ATEX 认证型号

安沃驰旋转气缸R412000374
