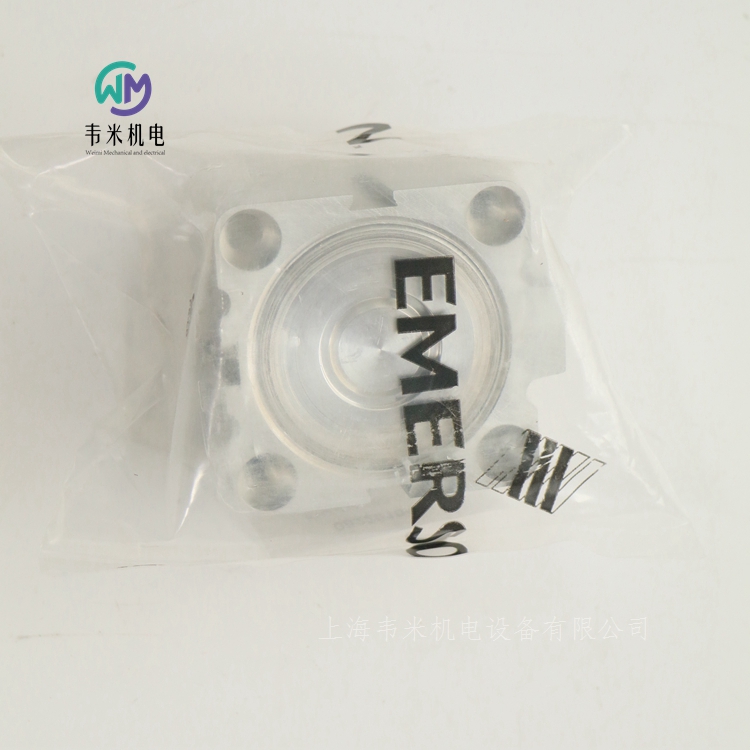

安沃驰短行程气缸0822010671，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰短行程气缸, 系列 KHZ 0822010671
KHZ-DA-063-0010-M
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞-φ63 mm
行程10 mm
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力1837 N
伸出运动的活塞力1964 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M8
冲撞能量0.38 J
重量 0 mm行程0.636 kg
重量 +10 mm行程0.096 kg
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰过滤器, 系列 AS5-FLS R412009012
AS5-FLS-G100-PBP-HO-40,00
 AS5 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。 AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
结构特点标准过滤器
组成部分过滤器
气杯PC材质的容器，配有PA材质的保护篮
接口G 1
过滤器气孔直径40 μm
额定流量Qn7800 l/min
清除冷凝物半自动，失压开启
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度50 °C
介质压缩空气, 中性气体
根据ISO 8573-1:2010 标准可达到的大压缩空气等级7 : 7 : -
过滤器的集水杯容积87 cm3
滤清器滤芯可替换
重量0.718 kg
安装位置垂直
结构特点可以组装成块
材料：外壳聚酰胺
材料 正面板腈合成材料
密封件材料树胶
材料 螺纹管套压铸锌
材料 气杯聚碳酸酯
材料 防护罩聚酰胺
材料 滤芯青铜烧结制成
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
安全组件，可靠又安全
简化装配，减少维护工作量

安沃驰调压阀, 系列 NL6-RGS 0821302804
NL6-RGS-G100-GAU-MAN-100-SS
 NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
功能标准型压力调节器
组成部分调压阀
接口G 1
额定流量Qn15000 l/min
压力表带有压力表
安装位置任意
调节器型号隔膜式调压阀
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
小运行压力0.5 bar
大运行压力20 bar
低环境温度-10 °C
高环境温度60 °C
操作机械式
调整功能带二次排气
调节器型号可以组装成块
压力输送单的
封闭方式，封闭类型不可锁定
自通风耗用量 qv 大0.5 l/min
介质压缩空气, 中性气体
建议的初级过滤5 μm
重量1.55 kg
材料：外壳铝材-压铸件
材料 正面板腈合成材料
密封件材料树胶
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供储液器
错齿式，易于维护

安沃驰二位三通换向阀，电气操作, 系列 AS5-SOV R412009268
AS5-SOV-G100-PVN-DO16
 AS5 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。 AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
操作电子
额定流量Qn12500 l/min
压缩空气连接G 1
小运行压力2.5 bar
大运行压力16 bar
密封原理软密封
连接类型管式连接
组成部分二位三通换向阀
可以组装成块可以组装成块
带有导线盒的基础阀门不带先导阀的基阀
结构特点提动阀
低环境温度-10 °C
高环境温度50 °C
介质压缩空气, 中性气体
颗粒大小 max.5 μm
压缩空气连接 排气G 1/2
额定流量Qn 1 向 212500 l/min
额定流量 Qn 2 向 33700 l/min
重量0.641 kg
材料：外壳聚酰胺
密封件材料树胶
材料 螺纹管套压铸锌
材料 正面板腈合成材料
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
安全组件，可靠又安全
简化装配，减少维护工作量

安沃驰标准-喷雾润滑器, 系列 AS2-LBS R412006225
AS2-LBS-G014-PBP-LA
 AS2 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。 AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
组成部分油雾器
气杯PA材质的容器，配有PA金属材质的保护篮
压缩空气连接G 1/4
额定流量Qn2800 l/min
安装位置垂直
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度50 °C
介质压缩空气, 中性气体
加油方式运行时的半自动加油, 手动加油
油雾器的集水杯容积40 cm3
防护罩带有保护杯
加油速度为每分钟1000升1-2 滴
功能油雾润滑器
功能可以组装成块
重量0.229 kg
材料：外壳聚酰胺
材料 正面板腈合成材料
密封件材料树胶
材料 螺纹管套压铸锌
材料 气杯聚碳酸酯
材料 防护罩聚酰胺
特点
该系列产品为模块化设计，可根据需要组合不同的功能模块
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
安全组件，可靠又安全
简化装配，减少维护工作量

安沃驰二位三通截止阀，机械操作, 系列 AS2- R412006260
AS2-SOV-G014-MAN
 AS2 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。 AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
操作机械式
额定流量Qn2000 l/min
压缩空气连接G 1/4
小运行压力0 bar
大运行压力16 bar
操作元件管状端头
密封原理软密封
结构特点提动阀
组成部分截止阀
封闭方式，封闭类型锁定式
封闭方式，封闭类型用于挂锁
可以组装成块可以组装成块
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
介质压缩空气, 中性气体
颗粒大小 max.25 μm
压缩空气连接 排气G 1/4
额定流量Qn 1 向 22000 l/min
额定流量 Qn 2 向 3380 l/min
重量0.206 kg
材料：外壳聚酰胺
密封件材料树胶
材料 锁止板聚甲醛
特点
该系列产品为模块化设计，可根据需要组合不同的功能模块
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
安全组件，可靠又安全
简化装配，减少维护工作量

安沃驰过滤器-调压阀, 系列 AS2-FRE R412006200
AS2-FRE-G014-GAU-080-PBP-HO-05,00
规格
组成部分过滤器-调压阀
气杯PC材质的容器，配有PA材质的保护篮
接口G 1/4
额定流量Qn2100 l/min
过滤器气孔直径5 μm
清除冷凝物半自动，失压开启
压力表带有压力表
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度50 °C
压力调节范围 min.0.5 bar
压力调节范围 max.8 bar
封闭方式，封闭类型用于挂锁
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
过滤器的集水杯容积28 cm3
根据ISO 8573-1:2010 标准可达到的大压缩空气等级6 : 7 : -
介质压缩空气, 中性气体
重量0.394 kg
特点
该系列产品为模块化设计，可根据需要组合不同的功能模块
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
安全组件，可靠又安全
简化装配，减少维护工作量

安沃驰精密的过滤器, 系列 AS2-FLC R412006045
AS2-FLC-G038-PBP-HO-00,01
规格
结构特点精密的过滤器
组成部分精密的过滤器
气杯PC材质的容器，配有PA材质的保护篮
接口G 3/8
过滤器气孔直径0.01 μm
额定流量Qn350 l/min
清除冷凝物半自动，失压开启
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度50 °C
介质压缩空气, 中性气体
根据ISO 8573-1:2010 标准可达到的大压缩空气等级1 : - : 2
过滤器的集水杯容积12 cm3
滤清器滤芯可替换
建议的初级过滤0.3 μm
重量0.22 kg
安装位置垂直
结构特点可以组装成块
材料：外壳聚酰胺
材料 正面板腈合成材料
密封件材料树胶
材料 螺纹管套压铸锌
材料 气杯聚碳酸酯
材料 防护罩聚酰胺
特点
该系列产品为模块化设计，可根据需要组合不同的功能模块
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
安全组件，可靠又安全
简化装配，减少维护工作量

安沃驰精密调压阀, 系列 NL2-RGP 0821302515
NL2-RGP-G014-GAN-MAN-030-SS
 NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
功能精密型压力调节器
组成部分精密调压阀
接口G 1/4
额定流量Qn1500 l/min
压力表不带压力表
安装位置任意
调节器型号隔膜式调压阀
压力调节范围 min.0.1 bar
压力调节范围 max.3 bar
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度60 °C
操作机械式
调整功能带二次排气
调节器型号可以组装成块
压力输送单的
封闭方式，封闭类型不可锁定
自通风耗用量 qv 大2.6 l/min
介质压缩空气, 中性气体
建议的初级过滤5 μm
重量0.325 kg
材料：外壳压铸锌
材料 正面板腈合成材料
密封件材料树胶
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供储液器
错齿式，易于维护

安沃驰调压阀, 系列 NL2-RGS 0821302440
NL2-RGS-G038-GAU-MAN-100-SS
 NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
功能标准型压力调节器
组成部分调压阀
接口G 3/8
额定流量Qn2000 l/min
压力表带有压力表
安装位置任意
调节器型号隔膜式调压阀
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度60 °C
操作机械式
调整功能带二次排气
调节器型号可以组装成块
压力输送单的
封闭方式，封闭类型不可锁定
介质压缩空气, 中性气体
建议的初级过滤5 μm
重量0.41 kg
材料：外壳压铸锌
材料 正面板腈合成材料
密封件材料树胶
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供储液器
错齿式，易于维护

安沃驰波纹管式气缸，系列 BCP 1923061000
BCP-SB-231-079-0NR-ST-G034
安沃驰 BCP 系列气囊气缸，标准型号带固定法兰式钢盖和天然橡胶波纹管。耐热型波纹管由表氯醇橡胶 (ECO) 制成，耐腐蚀版本的特点是使用不锈钢盖罩 (V2A)。
规格
波纹管1个
结构特点带罩盖的波纹管式气缸
实用原则单作用式，不受压缩回
压缩空气连接G 3/4
顶盖直径141 mm
允许倾斜角 大值.15 °
大有效行程79 mm
小径向安装空间245 mm
力，小6900 N
力，大14700 N
小运行压力0 bar
大运行压力8 bar
低环境温度-40 °C
高环境温度70 °C
介质压缩空气
固定力降低，当温度超过50 °C
确定活塞推力的压力6 bar
重量1.9 kg
材料 皮腔天然橡胶 / 丁二烯橡胶
盖板材料钢
表面 盖板镀锌
特点
带压接板的气囊气缸
较小的安装空间内可以产生强大力量
允许角度移动和轴向偏移
耐强腐蚀和高温
测试安全性高达 24 bar

安沃驰线圈, 系列 CO1 1824210223
CO1-FORM_A-024DC-4,4W-30mm
安沃驰 CO1 系列是一组完整的电磁线圈，有的带电缆，有的无电缆，适用于安沃驰气动阀门系列。
规格
线圈宽度30 mm
高环境温度50 °C
标准化电路接口EN 175301-803, A型
防护等级IP65
暂载率ED100 %
兼容性目录15
电气连接 2多芯插头
极数3-針
工作电压DC24 V
电压偏差 DC-10% / +10%
电压偏差AC 50 Hz-10% / +10%
电压偏差AC 60 Hz-10% / +10%
功率 消耗 DC4.4 W
重量0.11 kg
外壳热塑性橡胶
特点
线圈宽度有 15、22 和 30 mm
电气连接：M8、form A 、form B、form BI、Form C
ATEX
工作电压为 12、24、48、110、220 VDC 或 24、110、230 VAC

安沃驰圆形插头, 系列 CON-RD 1834484166
CON-RD-FS-M8-3-3000-PUR-OW-3
安沃驰 CON-RD 系列电缆提供圆形插头连接器，用于 M8x1、M12x1 或 7/8-16UNC 等连接类型，电缆长度多样，主要适用于我们的 M8x1 或 M12x1 连接的阀门以及 AES 和 G3 等电子系统。
规格
结构特点圆形插头
电缆带电缆
大工作电压 AC48 V DC
大工作电压 DC48 V AC
电气连接 1, 类型多针插头
电气连接 1, 螺纹尺寸M8x1
电气连接 1, 极数3-針
电气连接 1, 编码A-编码
电缆引线直的
电缆引线 铰接分气接头180°
电气连接 2, 类型开放式电缆终端
芯数3
屏蔽未屏蔽
电缆长度3 m
合格证书UL (Underwriters Laboratories)
防护等级IP67
低环境温度-25 °C
高环境温度85 °C
电流，大值4 A
导线截面0.24 mm2
电缆直径-4.5 mm
重量0.087 kg
材料：外壳聚氨酯
材料 电缆外皮聚氨酯
特点
带连接电缆的圆形插头连接器
M8x1、M12x1、M23、7/8"
Y 型电缆

安沃驰E/P压力调节阀, 系列 ED12 R414000730
ED12-000-100-010-2M12C
安沃驰 ED12 系列提供比例加压功能，单独控制的排气阀能对非常苛刻的应用进行动态控制。
规格
结构特点提动阀
合格证书CE认证
小运行压力0.5 bar
大运行压力12 bar
低环境温度5 °C
高环境温度50 °C
介质压缩空气
额定流量Qn2600 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,03 bar
安装位置α = 0 ... 90° ±β = 0 ... 90°
允许的脉动5%
功率消耗 max.1400 mA
防护等级IP65
电气连接多芯插头
电气连接M12
电气连接5-針
信号连接(输入和输出比特)
信号连接多针插头
信号连接M12
信号连接5-針
设定值输入端0 ... 10 V
压力调节范围 min.0 bar
压力调节范围 max.10 bar
特点
坚固的提动阀技术
非常高的控制精度和高动态性
适合各种应用
高气流量

安沃驰安全阀，系列 RV1 R412007542
RV1-G012-0,4 BAR
规格
压缩空气接口 1G 1/2
类型 压缩空气接口 1外螺纹
固定方式可旋紧
压缩空气接口 2 型号未收集
结构特点提动阀
阀门的开启压力0.4 bar
额定流量Qn 1 向 21115 l/min
小运行压力0 bar
大运行压力20 bar
低环境温度-20 °C
高环境温度100 °C
介质压缩空气
合格证书CE认证
材料：外壳黄铜
密封件材料氟-树胶

安沃驰E/P压力调节阀, 系列 ED05 5610141310
ED05-000-060-420-2DICA
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度70 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等级IP65
电气连接多芯插头
电气连接ISO 15217, C 型
信号连接(输入和输出比特)
信号连接多芯插头
信号连接ISO 15217, C 型
实际值输出端4 ... 20 mA
设定值输入端4 ... 20 mA
压力调节范围 min.0 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大，适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项

安沃驰E/P压力调节阀, 系列 ED07 R414000776
ED07-000-160-420-2M12B
安沃驰 ED07 系列提供比例加压功能，单独控制的排气阀能对非常苛刻的应用进行动态控制。
规格
结构特点提动阀
合格证书CE认证
小运行压力0.5 bar
大运行压力18 bar
低环境温度5 °C
高环境温度50 °C
介质压缩空气
额定流量Qn1300 l/min
控制方式模拟量
工作电压DC24 V
滞环0,04 bar
安装位置α = 0 ... 90° ±β = 0 ... 90°
允许的脉动5%
功率消耗 max.1400 mA
防护等级IP65
电气连接多芯插头
电气连接M12
电气连接5-針
信号连接(输入和输出比特)
信号连接多针插头
信号连接M12
信号连接5-針
实际值输出端4 ... 20 mA
设定值输入端4 ... 20 mA
压力调节范围 min.0 bar
特点
坚固的提升阀技术
非常高的控制精度和高动态性
适合各种应用
高气流量

安沃驰分气块, 用于系列 ED05 5610141002
ED05-IND-XXX-ASS-1-FACH
规格
结构特点阀底板拆卸条
类型1x
介质压缩空气
重量0.573 kg
材料：外壳铝材

安沃驰E/P压力调节阀, 系列 ED05 5610141300
ED05-000-060-020-2DICA
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度70 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等级IP65
电气连接多芯插头
电气连接ISO 15217, C 型
信号连接(输入和输出比特)
信号连接多芯插头
信号连接ISO 15217, C 型
实际值输出端0 ... 20 mA
设定值输入端0 ... 20 mA
压力调节范围 min.0 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大，适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项

安沃驰E/P压力调节阀, 系列 ED05 R414002004
ED05-000-060-420-1M12A
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度70 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等级IP65
电气连接通过信号接口
信号连接(输入和输出比特)
信号连接多芯插头
信号连接M12
信号连接5-針
实际值输出端4 ... 20 mA
设定值输入端4 ... 20 mA
压力调节范围 min.0 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大，适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项

安沃驰E/P压力调节阀, 系列 ED05 5610141330
ED05-000-060-010-2DICA
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度70 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等级IP65
电气连接多芯插头
电气连接ISO 15217, C 型
信号连接(输入和输出比特)
信号连接多芯插头
信号连接ISO 15217, C 型
实际值输出端0 ... 10 V
设定值输入端0 ... 10 V
压力调节范围 min.0 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大，适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项

安沃驰手动操作调压阀R431002823
CONTROLAIR-HD-2-FX-(0-65)
规格
结构特点提动阀
操作元件杠杆
结构特点HD-2-FX
压缩空气 接口 人口1/4 NPT
压缩空气 接口 出口1/4 NPT
类型 压缩空气 接口 出口内螺纹
小运行压力0.1 bar
大运行压力14 bar
压力调节范围 min.0.1 bar
压力调节范围 max.4.5 bar
低环境温度-40 °C
高环境温度70 °C
介质温度小值-40 °C
介质温度大值70 °C
介质压缩空气
额定流量Qn900 l/min
滞环< 0,1 bar
重量2.3 kg
材料：外壳铝材-压铸件
密封件材料树胶
材料 踏板铝材-压铸件

安沃驰手动操作调压阀R431002833
CONTROLAIR-HD-2-X-(0-125)
规格
结构特点提动阀
操作元件杠杆
结构特点HD-2-X
压缩空气 接口 人口1/4 NPT
压缩空气 接口 出口1/4 NPT
类型 压缩空气 接口 出口内螺纹
小运行压力0.1 bar
大运行压力14 bar
压力调节范围 min.0.1 bar
压力调节范围 max.8.6 bar
低环境温度-40 °C
高环境温度70 °C
介质温度小值-40 °C
介质温度大值70 °C
介质压缩空气
额定流量Qn900 l/min
滞环< 0,1 bar
重量2.3 kg
材料：外壳铝材-压铸件
密封件材料树胶
材料 踏板铝材-压铸件

安沃驰二位三通换向阀, 系列 A-Pilotair R431005003
PILOTAIR-2-HA-2
规格
操作手动
压缩空气 接口 出口 1/4″
小运行压力0 bar
大运行压力13.7 bar
手动控制装置锁定式
密封原理软密封
结构特点提动阀
类型2-HA-2
控制压力小0 bar
大控制压力17.3 bar
输入压力，大1308.72 bar
低环境温度-40 °C
高环境温度71 °C
介质温度小值-40 °C
介质温度大值71 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
颗粒大小 max.50 μm
压缩空气 接口 入口 1/4
重量0.91 kg
材料：外壳铝材-压铸件
特点
Qn = 1308.72 l/min
机械操控或手动操控

安沃驰二位三通换向阀, 系列 A-Pilotair R431005733
PILOTAIR-2-HA-3
规格
操作手动
额定流量Qn1308.72 l/min
压缩空气 接口 出口 1/4
小运行压力0 bar
大运行压力13.7 bar
密封原理软密封
结构特点提动阀
类型2-HA-3
控制压力小0 bar
大控制压力17.2 bar
低环境温度-40 °C
高环境温度71 °C
介质温度小值-40 °C
介质温度大值71 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
颗粒大小 max.50 μm
压缩空气 接口 人口 1/4
重量1.81 kg
材料：外壳铝材-压铸件
特点
Qn = 1308.72 l/min
机械操控或手动操控

安沃驰二位五通换向阀, 系列 CERAM, 尺寸2 R432002447
CERAM-ISO2-5/2SR-SS-I-L/COIL
规格
操作电子
额定流量Qn2400 l/min
换向原理5/2
小运行压力0 bar
大运行压力10.3 bar
操作元件单线圈
密封原理Ceramic
先导内部
标准ISO 5599-1
预控阀的宽度30 mm CNOMO
尺寸ISO 2
带有导线盒的基础阀门不带线圈的基阀
阀连接器无阀连接器
连接类型底板连接
复位装置带空气弹簧复位
组合原理（闭锁原理）单重底板原理
可以组装成块可以组装成块
控制压力小2 bar
大控制压力10.3 bar
低环境温度-15 °C
高环境温度66 °C
介质温度小值-15 °C
介质温度大值66 °C
介质压缩空气
标准, 压缩空气连接按 ISO 5599-1
特点
Qn 大为 1.1 Cv … 7.5 Cv

安沃驰二位五通换向阀, 系列 CERAM， 尺寸1 R432006474
CERAM-ISO1-5/2DS-24VDC-I
规格
操作电子
额定流量Qn1100 l/min
换向原理5/2
小运行压力2 bar
大运行压力10.3 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件双线圈
密封原理Ceramic
标准ISO 5599-1
预控阀的宽度30 mm CNOMO
尺寸ISO 1
阀连接器无阀连接器
连接类型底板连接
组合原理（闭锁原理）单重底板原理
可以组装成块可以组装成块
控制压力小2 bar
大控制压力10.3 bar
低环境温度-15 °C
高环境温度66 °C
介质温度小值-15 °C
介质温度大值66 °C
特点
Qn 大为 1.1 Cv … 7.5 Cv

安沃驰二位三通换向阀, 系列 579 5790600220
V579-3/2NC-DA08-024DC-04-RV1
安沃驰 490/579/589 系列拥有一个坚固耐用的聚合物外壳，可以独立安装，也可以模块化安装。电压范围大，并且采用快速气动接头连接。
规格
操作电子
额定流量Qn850 l/min
换向原理3/2
结构NC
压缩空气 接口 出口 8x1
小运行压力2 bar
大运行压力8 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
密封原理软密封
先导内部
阀门结构形式提动阀
连接类型管式连接
复位装置带弹簧复位
组合原理（闭锁原理）进气阀
可以组装成块可以组装成块
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
特点
集成连接
提供单独或模块组装
电压范围广
适用于工业环境的系列

安沃驰短行程气缸0822010671
