订货型号:SL20PA1-4X
产品名称:单向阀
起订:1个
供应:10个
发货:3天内

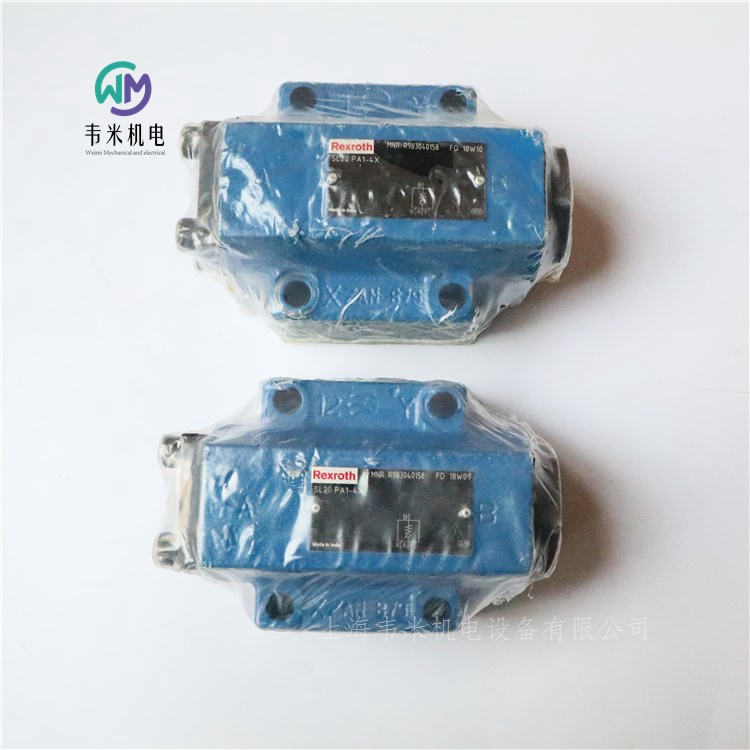

REXROTH单向阀SL20PA1-4X/，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH先导式单向阀
SL 10...32
规格 10 … 32
组件系列 4X
大工作压力 315 bar
大流量 550 l/min
用于底板安装
油口安装面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)
用于螺纹连接
用于一个执行机构油口的无泄漏阻塞
方向滑阀或方向座阀的可用附件，可选
外部先导油回油
可用于衰减释放的带预开口的型号，可选
具有多种开启压力，可选
单向阀安装套件可单独使用
防腐蚀设计
SL 型单向阀是用于底板安装或螺纹连接的先导式单向阀。用于一个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
该阀门主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀 组成。
座阀允许流体从 A 流向 B，而无需外部先导压力。在相反方向上，座阀以液压方式紧闭。
条件：pA > pB + 开启压力（压缩弹簧）。
油口 X 处的高先导压力足以使控制阀芯沿球座阀（型号“A”）方向移动，并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动（主动保持打开）。
为确保座阀主动打开，控制阀芯两侧上的压力比与控制阀芯或提升座阀上的面积比同样重要。
因此，为 SL 型（小环形区域）提供了带预开口“A”和不带预开口“B”的型号。 A4。
型号 “A”（带预开口）
该阀配有一个附加的预开口。通过对油口 X 加压，控制阀芯将向右移动。这样一来，滚珠 和提升座阀将先后被推出阀座。
注意事项：
型号“A”：
由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。‐
避免由于执行机构侧压力容积的衰减降压而导致的换向冲击。
型号“B”：
阀门不带预开口时，可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。
型号“6U” （带附带方向阀）
在带附带方向阀的 SL 型号的直动式先导单向阀中，可以通过方向阀直接控制控制阀芯 (4)，以克服系统压力（即阻塞方向）打开提升座阀。
注意：
订购方向阀时，请注意在型号“P”和“G”处的油口 A 的不同位置（在型号“G”处，油口安装面旋转 180°，请参阅“尺寸”）。
德国力士乐REXROTH单向阀
R900483371 SL10PA1-4X/
R900483370 SL10GA1-42
R900442260 SL10PA2-42
R900443419 SL10PB1-4X/
R900457386 SL10PB2-4X/
R900599586 SL20PB1-4X/
R900599536 SL20PA2-4X/
R900599966 SL20GA2-45
R900587554 SL20GA1-45
R983040158 SL20PA1-4X/
R900599473 SL30PA2-42/
液压-电气柱塞式压力开关
HED5 -3X
组件系列 3X
大工作压力 400 bar
压力等级 25、63、100、200 和 400 bar
UL 认证
CCC 认证（MT 型号除外）
4 个压力等级
带大型方形连接器的电气连接
带常闭/常开触点功能的微动开关
电流零电位转换（从 1 mA 到 2 A）
HED 5 类型的液压-电气压力开关是柱塞式压力开关。
基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关
被监测的压力作用于柱塞
后者受弹簧座支持并克服压缩弹簧不断变化的作用力。
弹簧座将柱塞的运动传输到微动开关。这会打开或关闭电路，具体取决于电路设置。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号：
R901185727 HED5OH-31/100K14
力士乐适合液压应用的压力传感器
HM20
组件系列 2X
测量液压系统压力
8 个测量范围，大 630 bar
带薄膜测量单元的传感器
与介质接触的组件由不锈钢制成
高爆裂压力，反向极性、过电压和短路保护，确保操作安全
特性曲线误差 <0.5 %
非重复性 <±0.05 %
环境温度 –40 … +85 °C
船用认证 DNV 适用于所有带电流输出的型号
力士乐REXROTH压力传感器订货信息：
HM20-2X/400-C-K35-N
1、类型
HM20 →测压变换器
2、生产系列号
2X →设备系列 20 到 29（20 到 29：安装尺寸和插脚分配不变）
3、大压力值
10 →10 bar
50 →50 bar
100 →100 bar
160 →160 bar
250 →250 bar
315 →315 bar
400 →400 bar
630 →630 bar
4、输出类型
C →电流输出端 4 至 20 mA（获得船用认证 DNV）
H →电压输出端 0.1 至 10 V
5、插头类型
K35 →设备插头，4 针，M12 x 1
N →节流元件（相当于 0.3 mm喷嘴）
电缆束或电缆插座不在供货范围内；请另行订购
技术数据：
重量：0.06kg
额定温度范围：-25 … +80℃
环境温度范围：-40 … +85℃
存储温度范围：-40 … +80℃
压力介质：HL、HLP、HFC、（大允许 300 bar）
介质温度范围：-40 … +90℃
正弦试验，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 个轴
运输冲击符合 DIN EN 60068-2-27：15 g/11 ms/3 个轴
压力油口（确保彻底排气）：螺纹连接 G1/4 符合 DIN 3852 形式 E
外壳材料：V4A (1.4404)、PEI、HNB
材料与测量元件的过程连接：1.4542 (17-4 PH / 630); 密封圈 NBR
节流元件：在过程连接的压力通道中。相当于 0.3 mm 的喷嘴，可降低因压力峰值或气蚀等高动态效应而造成损坏的风险。
节流材料：1.4305
紧固扭矩：
液压接口
<400 bar：20 … 25Nm
≥400 bar：25 … 30Nm
连接插头（如果不存在拧紧扭矩规格，建议使用。）：0.6 … 1.5Nm
使用寿命：6 千万加载次数或 60000 h
电磁兼容性 (EMC)
EN 61000-6-2 / EN 61326-2-3
EN 61000-4-2 静电放电抗干扰性检测：4 CD / 8 AD 带有 BWK B（kV）
EN 61000-4-3 射频电磁波抗干扰检测：10V/m (80 … 2700 MHz)，带有 BWK A
EN 61000-4-4 电性快速脉冲群抗干扰检测：2 带有 BWK B（kV）
EN 61000-4-5 浪涌雷击测试：1 带有 BWK B（kV）
EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，带有 BWK A
EN 61000-4-8 电源频率磁场抗干扰检测 50/60 Hz：100A/m，带有 BWK A
EN 61000-4-9 电源频率磁场脉冲抗干扰检测：1000A/m 带有 BWK A
EN 61000-6-3 / EN 61326-2-3
EN 55016-2-1 干扰电压检测：0.15 … 30MHz（等级 B，EN 55022）
EN 55016-2-3 无线电干扰场强检测：30 … 1000MHz（等级 B, EN 55022）
电气连接：连接器，4 极 M12 x 1，外壳上
防护等级符合 EN 60529 标准：IP65 / IP67（如果使用的是适合且正确安装的连接插头。）
符合性：
CE：根据 EMC 指令
UKCA：根据 "UK EMC Regulations
输入：
电源：：24V
电流消耗：≤ 12mA
绝缘电阻：> 100MΩ(500 VDC)
输出：
输出信号：
电流：4 … 20mA
电压：0.1 … 10V
设置时间 (10 ... 90 %)：< 1ms
特性曲线误差（在整体测量范围内，包括非线性、滞后、零电位和端值偏差，符合 IEC 61298-2 规定的测量偏差要求）：< 0.5%
温度系数
零位和范围
额定温度范围内：< 0.1%/10 K
超出额定温度范围：< 0.2%/10 K
特定条件下的长期漂移（1 年）：< ± 0.1%
德国力士乐REXROTH压力传感器订货号和型号：
R901342022 HM20-20/050-C-K35
R901342022 HM20-21/050-C-K35
R901342024 HM20-21/100-C-K35
R901342025 HM20-21/100-H-K35
R901381345 HM20-21/160-C-K35
R901381347 HM20-21/160-H-K35
R901342033 HM20-21/400-C-K35
R901342035 HM20-21/630-C-K35
R901342036 HM20-21/630-H-K35
R901342027 HM20-22/250-H-K35
R901342033 HM20-22/400-C-K35
R901342022 HM20-2X/50-C-K35
R901342023 HM20-2X/50-H-K35
R901342024 HM20-2X/100-C-K35
R901342025 HM20-2X/100-H-K35
R901381345 HM20-2X/160-C-K35
R901381347 HM20-2X/160-H-K35
0811405545 HM18-1X/210-C-B/V0/0
0811405543 HM18-1X/210-C-R/V0/0
0811405541 HM18-1X/210-C-S/V0/0
0811405552 HM18-1X/210-D-R/V0/0
0811405531 HM18-1X/210-V-R/V0/0
0811405540 HM18-1X/210-V-S/V0/0
0811405559 HM18-1X/315-V-B/V0/0
0811405546 HM18-1X/350-C-B/V0/0
0811405544 HM18-1X/350-C-R/V0/0
0811405542 HM18-1X/350-C-S/V0/0
0811405553 HM18-1X/350-D-R/V0/0
0811405535 HM18-1X/350-N-B/V0/0
0811405557 HM18-1X/350-N-S/V0/0
0811405538 HM18-1X/350-N-S/V0/0
0811405532 HM18-1X/350-V-R/V0/0
0811405547 HM18-1X/350-V-S/V0/0
0811405556 HM18-1X/060-C-R/V0/0
0811405549 HM18-1X/060-C-S/V0/0
0811405533 HM18-1X/060-V-S/V0/0
0811405548 HM18-1X/100-C-S/V0/0
0811405537 HM18-1X/100-N-S/V0/0
0811405554 HM18-1X/100-V-S/V0/0
0811405539 HM18-1X/160-C-B/V0/0
0811405534 HM18-1X/200-N-B/V0/0
0811405536 HM18-1X/200-N-S/V0/0
HM17-1X/100-C/V0/0
HM17-1X/200-C/V0/0
HM17-10/100-C/V0/0
HM17-11/400-C/V0/0
HM17-10/200-C/V0/0
HM17-1X/050-F/V0/0
HM17-1X/100-H/V0/0
HM17-11/315-C/V0/0
HM17-11/450-C/V0/0
HM17-1X/250-H/V0/0
HM17-1X/400-C/V0/0
HM17-10/315-C/V0/0
HM17-1X/250-C/V0/0
HM20-11/100-C-K35
HM20-11/400-C-K35
HM20-1X/400-C-K35
HM20-1X/100-C-K35
HM20-10/250-C-K35
HM20-11/250-H-K35
HM20-11/400-H-K35
HM20-1X/400-H-K35
HM20-1X/100-H-K35
HM20-1X/250-H-K35
HM20-1X/250-C-K35
HM20-11/250-C-K35
HM20-11/100-H-K35
HM20-10/100-C-K35
HM20-10/100-H-K35
HM20-10/250-C-K35
HM20-10/250-H-K35
HM20-10/400-C-K35
HM20-10/400-H-K35
HM20-21/050-H-K35
力士乐REXROTH二通方向控制功能插装阀
LC（标准）
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带或不带衰减阻尼的阀架
2 个面积比
6 种不同的开启压力
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖 和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH插装阀订货号和型号：
R900912566 LC16A05E7X/
R900912572 LC16A20D7X/
R900912573 LC16A40D7X/
R900934008 LC16A40E7X/V
R900928456 LC16A05E7X/V
R900909251 LC25A05D7X/
R900912574 LC25A40E7X/
R900909245 LC32A05D7X/
R900912585 LC32A05E7X/
R900912589 LC32A20D7X/
R900906337 LC32A20E7X/
R900912610 LC32B40E7X/
R900909662 LC32A40E7X/
R900909665 LC32A40D7X/
R900910270 LC25A20E7X/
R900935732 LC40A40D7X/
R900937995 LC40A05D7X/
R900937996 LC40A05E7X/
R900710125 LC50A40E7X/V
R900520967 LC80A20E6X/
力士乐REXROTH二通方向控制功能插装阀
LC（高压）
高压系列
规格 16 … 100
组件系列 6X, 7X
大工作压力 450 bar
大流量 13000 l/min
规格 16 … 100
组件系列 6X, 7X
用于方向控制功能的插装阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖同时充当从功率单元控制侧到先导控制阀的连接件。通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀的一般构成为控制盖 和安装套件。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
力士乐REXROTH二通插装阀，压力控制功能
LC..DB（标准）
规格 16 … 100
组件系列 6X, 7X
大流量 7000 l/min
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置闭合
对于具有开启特性的减压功能，将应用一个压力限制插装阀（型号LC..DB40D...）和一个带有减压先导控制阀的控制盖（型号 LFA..DR...）。先导油经供油节流孔和打开的先导控制阀从油口 A 导入到 B 侧。
主阀芯打开，并释放从油口 A 到油口 B 的流量。
当达到调定压力时，阀芯闭合并且油口 B 处的压力将根据压力-流体特性降低。次级受控侧的潜在压力增加经先导控制阀第三路排放至油箱。方向阀的设置将启动执行附加阻塞功能（型号 LFA..DRW...）。
压力顺序功能
此功能启动次级系统基于压力的连接。
所需的切换压力通过集成在控制盖内的先导控制阀进行设置。
先导油供油可通过外部（先导油油口 X）或内部（经先导油油口 X 或 Z2 从油口 A）实现。
先导控制弹簧腔通过卸压经油口 Y 或 Z1 导入到油箱。
油路示例
示例 1： （用于低压系统基于压力卸载的油路）
系统通过高压泵和低压泵供给。系统压力 pS 经先导油油口在外部从高压侧作用在先导控制阀上，其在达到调定压力值后设置卸压油路的低压侧。单向阀 RV（不包括在交付范围内）保护高压系统与现有卸压低压系统的连接。
当达到先导控制弹簧上设定的压力时，将切换先导控制阀，并卸载油箱主阀的弹簧腔。主阀芯打开，并释放 A 至 B 的连接。
在型号 LFA..DZW... 中，可通过电动先导控制阀（不包括在 LFA..DZ... 型控制盖的交付范围内）选择除液压油路之外的所需切换位置。
示例 2： （用于次级系统基于压力的连接的油路）
通过此油路，当系统 1 中的压力未达到值之前，不会连接系统 2。先导油排放从主阀油口 A 内部实现。
德国力士乐REXROTH二通插装阀订货号和型号：
R900911572 LC25DB00E7X/
R900912552 LC25DB20D7X/
R900912549 LC25DB20E7X/
R900912550 LC25DB40E7X/
R901131754 LC32B20D7X/V
R900912613 LC32B20E7X/
R900940130 LC32DB20D7X/V
R900912556 LC32DB20D7X/
R983034428 LC32DB20D7XIN010
R900912543 LC32DB20E7X/
R900919236 LC32DB40E74/-004
R901206439 LFA32DR2-7X/075
力士乐REXROTH二通插装阀，压力控制功能
LC..DB（高压）
用于压力控制功能的插装阀
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在符合 ISO 7368 标准的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀集成到控制盖内或安装在控制盖上。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力限制功能
用于限制压力的插装阀型号 LC . DB...）设计为无面积差的座阀（油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀设定的压力下，阀芯会通过弹簧力进行压力补偿并关闭。当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
力士乐REXROTH二通插装阀，压力控制功能
LC..DR（插装阀）
规格 16 … 63
大流量 1600 l/min
规格 16 … 63
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
德国力士乐REXROTH插装阀订货号和型号：
R900912560 LC16DR40E7X/
R900912563 LC32DR40E7X/
R900912562 LC32DR20E7X/
R900938018 LC40DR40E7X/
力士乐REXROTH二通插装阀，压力控制功能
LFA..DB（标准）
规格 16 … 100
大工作压力 420 bar
规格 16 … 100
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯 由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯 开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
德国力士乐REXROTH插装阀盖板订货号和型号：
R900912751 LFA16DB2-71/050
R900938082 LFA40DB2-71/050
R900912763 LFA32DB2-71/050
R900938082 LFA40DB2-7X/050
R900938092 LFA40DBS2-7X/315
R900973333 LFA80DB2-63/100x99F35
力士乐REXROTH二通插装阀，压力控制功能
LFA..DB（高压）
用于压力控制功能的控制盖
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在符合 ISO 7368 标准的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀集成到控制盖内或安装在控制盖上。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力限制功能
用于限制压力的插装阀（型号 LC . DB...）设计为无面积差的座阀（油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀设定的压力下，阀芯 会通过弹簧力进行压力补偿并关闭。当达到调定压力时，阀芯 开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
力士乐REXROTH二通插装阀，压力控制功能
LFA..DBW
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
德国力士乐REXROTH二通插装阀控制盖板订货号和型号：
R900912764 LFA25DB2-71/420
R900912810 LFA25DBW2-7X/315
R900912816 LFA32DBW2-7X/420
力士乐REXROTH二通插装阀，压力控制功能
LFA..DBU2A
R900947692 LFA25DBU2A2-71/100A025
R900923101 LFA25DBU2A2-71/315A200
R900932664 LFA32DBU2B2-71/315A200
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
力士乐REXROTH二通活动可控插装阀
LC2A
规格 16 … 125
组件系列 1X
大工作压力 450 bar
大流量 17000 l/min
规格 16 … 125
组件系列 1X
二位二通活动可控方向插装阀（“两级主动逻辑”）
模块化设计，柔性油路设置
符合 ISO 7368 的安装孔
采用流量优化的几何，保证了能量效率
采用集成式轴密封件，保证无泄漏
具有阀芯位置监控“关闭”和/或“开启”或模拟（也可重新配置）
BG 证书
LC2A 型二通插装阀（以下简称“主动逻辑”）采用紧凑模块化设计，其基本构成为插件（控制阀芯）和插口、作为固定功能单元的中间盖 和 LFA 型控制盖（其为力士乐标准逻辑程序的一部分）。此控制盖（单独订购）建立了与先导控制阀和/或其他液压元件的连接，并以此集成大部分的不同功能 - 与基本装配无关。几乎可以安装所有标准的和型号为 LFA 的特殊控制盖。可选地，主动逻辑可用于位置开关。默认情况下，将记录控制阀芯 的“闭合”位置。用于位置开关的接收孔为标配。这意味着可随时加装位置开关“Q7”，而不需要进行调节。与逻辑装配件在弹簧腔中只有一个控制区域（“被动逻辑”）相反，名称“主动逻辑”明显代表带差动阀芯的型号，其至少有一个附加控制区域 A4 （“两级主动逻辑”）。此区域允许通过先导压力（而无需主油口 A 或 B 的压力）打开或保持打开主动逻辑。控制阀芯 的弹簧腔区域 A5 由单独区域 A1 + A2 + A4构成。与不带控制区域 A4 的被动逻辑相比，这会导致多余区域，这些多余区域可通过合适的液压油路在闭合和保持闭合（多余的力、闭合速率）期间提供优势。
用于方向控制功能的主动逻辑
根据任务，控制阀芯型号可能不同。活动区域几乎可以任何方式与可用先导油导向环连接，这样便可仅通过 1 种基本装配实现大部分的不同功能。
安装孔
LC2A 型主动逻辑可以根据 ISO 7368 直接安装在标准安装孔中。因此，它也适用于对必须在内部无泄漏或需要位置监控或更快关闭时间的现有“被动逻辑”进行加装。
力士乐REXROTH二通方向控制功能插装阀
LFA..D（标准）
R900925453 LFA25D-71/FX08
R900924596 LFA32D-7X/FX15
R900912619 LFA16E-71/CA40DQMG24F
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带遥控口
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
二通方向控制功能插装阀
LFA..D（高压）
用于方向控制功能的控制盖
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖同时充当从功率单元控制侧到先导控制阀的连接件。通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀的一般构成为控制盖和安装套件。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
力士乐REXROTH二通方向控制功能插装阀
LFA..H2（标准）
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带遥控口
带行程限制
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH二通插装阀盖板订货号和型号：
R900912652 LFA16H1-7X/F
R900912655 LFA16H2-7X/F
R900912694 LFA25H2-7X/F
R900912728 LFA32H2-7X/F
R900336728 LFA40H2-71/FX20
1815500315 LFR16H8-1X/FX08
力士乐REXROTH二通方向控制功能插装阀
LFA..WEA
R900912683 LFA25WEA-7X/A10P10
R900955459 LFA40EWA-7X/CA20DQMG24
1815500295 LFR25WEA105-10/
1815500274 LFR32WEA105-1X/
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
用于设置方向阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
力士乐REXROTH二通方向控制功能插装阀
LFA..WEB
标准系列
规格 16 … 125
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
用于设置方向阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
力士乐REXROTH二通方向控制功能插装阀
LFA..GWA
标准系列
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
大流量 25000 l/min
用于设置方向阀
带集成梭阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH二通插装阀盖板订货号和型号：
R900926535 LFA25GWA-71/P10
R900912635 LFA16GWA-71/A10P10
R900936188 LFA16GWA-71/A08P08
R900912725 LFA32KWA-7X/
R900912708 LFA32GWA-7X/
力士乐REXROTH内啮合齿轮泵
PGF
机座大小 1, 2, 3
规格 1.7 … 40
组件系列 2X, 3X
大工作压力 250 bar
大排量 40.5 cm?
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低粘度情况下也可实现效率
使用寿命长，得益于滑动轴承和密封间隙补偿
适合较大的粘度和速度范围
吸油特性
所有机座大小和规格之间可以相互组合
可与内啮合齿轮泵 PGH、叶片泵 PV7 和轴向柱塞泵组合
可根据要求在连接盖中集成阀技术
工业应用中具备低中等性能和压力范围的驱动器，例如，机床
行走机械应用中具备较高工作压力的耐疲劳驱动器，例如，提升设备、风扇和扩张器
PGF 类型液压泵为具有恒定排量的泄漏间隙补偿内啮合齿轮泵。它们基本由壳体、轴承盖、端盖、内啮合齿轮、小齿轮轴、轴承、轴向垫片、止动销及分段填充部件组成，分段填充部件包括：分段、扇形支撑体及密封辊。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向传动内啮合齿轮。在旋转过程中，吸油范围内容积将增加约 180° 以上。欠压使液压油流入腔体中。镰状的分段填充部件 将吸油部分与压力腔隔开。在压力腔内，小齿轮轴 的轮齿再次啮合在内啮合齿轮 的轮齿之间。通过压力通道将液体排出。
轴向补偿力 FA 作用于压力腔内部且与轴向垫片 内的压力场一同生成。因此旋转部件与固定部件之间的液纵向间隙非常小且确保压力腔液密封。
径向补偿力 FR 作用在分段 和扇形支撑体.分段和扇形支撑体间的面积比和板件密封 位置在设计时应确保实现内啮合齿轮、分段填充元件 和小齿轮轴 之间近乎无泄漏间隙的密封。板件密封 下的弹簧元件可确保在小的压力下也能够提供足够的接触压力。
流体动力和流体静力安装
作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 承受；作用在内啮合齿轮 上的力由流体静力轴承承受。
齿轮轮齿系统
齿轮轮齿系统为渐开线轮齿系统。当啮合长度较大时，充液流量和压力波动较小；脉动速度减小明显降低了工作噪音。
所用材料
壳体、轴承盖、端盖 和轴向垫片:铝合金内啮合齿轮、小齿轮轴 和止动销：钢制普通轴承:带钢背分段的铜锡 和扇形支撑体：黄铜合金板件密封 :塑料
德国力士乐REXROTH内啮合齿轮泵订货号和型号：
R900932132 PGF1-2X/1,7RA01VP1
R900086159 PGF1-2X/1,7RE01VU2
R900086159 PGF1-21/1,7RE01VU2
R900952850 PGF1-21/3,2LN12VM-A387
R901021469 PGF1-21/1,7LA01VP1-A340B
R900932136 PGF1-2X/4,1RA01VP1
R900932136 PGF1-21/4,1RA01VP1
R900932183 PGF1-21/1,7LA01VP1
R900086166 PGF1-21/2,2RL01VM
R900086163 PGF1-2X/4,1RE01VU2
R900932137 PGF1-2X/5,0RA01VP1
R900932135 PGF1-2X/3,2RA01VP1
R900952850 PGF1-2X/3,2LN12VM-A387
R900932261 PGF2-2X/019RE01VE4
R900932269 PGF2-22/016RE20VU2
R900932271 PGF2-22/011RE01VE4
R900932267 PGF2-22/016RE01VE4
R900932266 PGF2-2X/008RE01VE4
R900571401 PGF2-2X/019RA20VP2
R900932274 PGF2-2X/013RE01VE4
R900931660 PGF2-2X/006RJ01VU2
R900932269 PGF2-2X/016RE20VU2
R900938281 PGF2-22/011RJ01VU2
R900930689 PGF2-22/013RJ01VU2
R900564037 PGF2-2X/008RA01VP2
R900032712 PGF2-2X/013RA20VP2
R901018829 PGF2-22/016RJ01VU2
R900779104 PGF2-2X/011RJ01VU2K
R900983936 PGF2-2X/011RE01VE4K
R900932111 PGF3-31/040RE07VE4
R987046566 PGF3-31/025RE07VE
R900932112 PGF3-3X/032RE07VE4
R900029617 PGF3-3X/025RJ07VU2
力士乐REXROTH内啮合齿轮泵
PGH-2X
机座大小 2, 3
规格 5 … 16
组件系列 2X
大工作压力 350 bar
大排量 16 cm?
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低速和低粘度情况下也可实现效率
适合较大的粘度和速度范围
所有机座大小和规格之间可以任意组合
可与内啮合齿轮泵、径向柱塞泵和外啮合齿轮泵组合使用
PGH 类型液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。
它们基本由壳体、轴承盖、端盖、内啮合齿轮、小齿轮轴、轴承、轴向垫片、端盖、安装法兰、止动销及分段填充部件组成，分段填充部件包括：分段、扇形支撑体及密封辊。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向传动内啮合齿轮。
旋转过程中，吸油范围内容积会增加约 90°。欠压使液压油流入腔体中。
利用镰状的分段填充部件将吸油口和压力腔分开。在压力腔中，小齿轮轴 的轮齿再次啮合在内啮合齿轮 的轮齿间隙中。通过压力通道将液体排出。
轴向补偿力 FA 作用于压力腔内部且与轴向垫片 内的压力场一同生成。
因此旋转部件与固定部件之间的液纵向间隙非常小且确保压力腔液完全密封。
径向补偿力 FR 作用在分段 和扇形支撑体上。
依靠工作压力将两个分段填充部件 和压在小齿轮轴 和内啮合齿轮 的缸头直径。
分段和扇形支撑体间的面积比和密封辊 位置在设计时应确保实现内啮合齿轮、分段填充部件和小齿轮轴 之间近乎无漏泄间隙的密封。
密封辊 下的弹簧部件可确保在小的压力下也能够提供足够的接触压力。
流体动力和流体静力安装
作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 承受；作用在内啮合齿轮 上的力有流体静力轴承承受。
齿轮轮齿系统
装齿为渐开线轮齿系统。当啮合长度较大时，充液流量和压力波动较小；脉动速度减小明显降低了工作噪音。
PGH 型号液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。根据流体动力学安装的小齿轮轴将驱动内啮合齿轮。通过在吸油范围内打开的小齿轮轴和内啮合齿轮齿侧间隙吸入液压油并将其送入压力范围。吸油区域和压力范围由径向补偿元件以及内啮合齿轮和小齿轮轴之间的齿轮啮合分开。
德国力士乐REXROTH内啮合齿轮泵订货号和型号：
R900951301 PGH2-22/006RE07VU2
R900951302 PGH2-22/008RE07VU2
REXROTH单向阀SL20PA1-4X/
