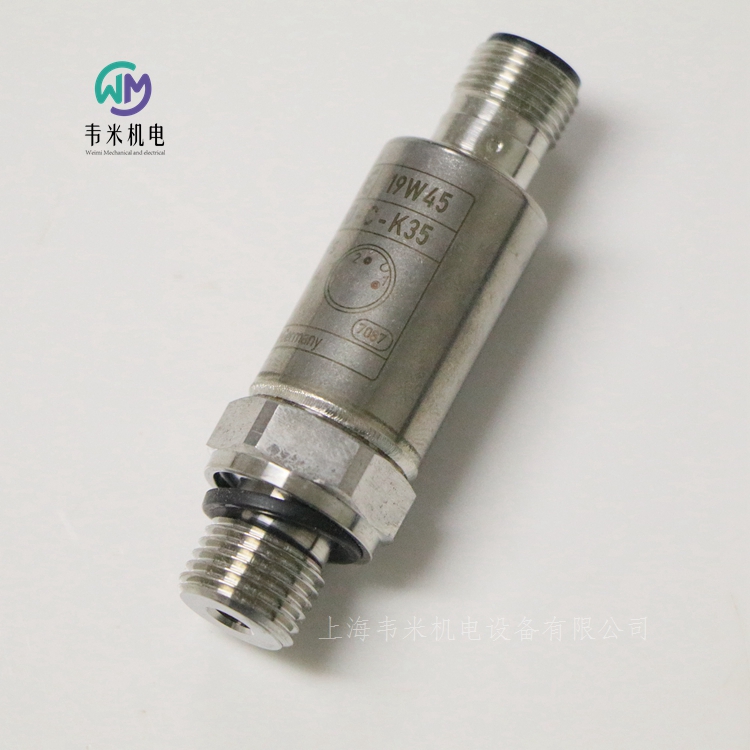

力士乐压力传感器HM20-20/050-C-K35，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！
力士乐适合液压应用的压力传感器
HM20
组件系列 2X
测量液压系统压力
8 个测量范围，大 630 bar
带薄膜测量单元的传感器
与介质接触的组件由不锈钢制成
高爆裂压力，反向极性、过电压和短路保护，确保操作安全
特性曲线误差 <0.5 %
非重复性 <±0.05 %
环境温度 –40 … +85 °C
船用认证 DNV 适用于所有带电流输出的型号
力士乐REXROTH压力传感器订货信息：
HM20-2X/400-C-K35-N
1、类型
HM20 →测压变换器
2、生产系列号
2X →设备系列 20 到 29（20 到 29：安装尺寸和插脚分配不变）
3、大压力值
10 →10 bar
50 →50 bar
100 →100 bar
160 →160 bar
250 →250 bar
315 →315 bar
400 →400 bar
630 →630 bar
4、输出类型
C →电流输出端 4 至 20 mA（获得船用认证 DNV）
H →电压输出端 0.1 至 10 V
5、插头类型
K35 →设备插头，4 针，M12 x 1
N →节流元件（相当于 0.3 mm喷嘴）
电缆束或电缆插座不在供货范围内；请另行订购
技术数据：
重量：0.06kg
额定温度范围：-25 … +80℃
环境温度范围：-40 … +85℃
存储温度范围：-40 … +80℃
压力介质：HL、HLP、HFC、（大允许 300 bar）
介质温度范围：-40 … +90℃
正弦试验，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 个轴
运输冲击符合 DIN EN 60068-2-27：15 g/11 ms/3 个轴
压力油口（确保彻底排气）：螺纹连接 G1/4 符合 DIN 3852 形式 E
外壳材料：V4A (1.4404)、PEI、HNB
材料与测量元件的过程连接：1.4542 (17-4 PH / 630); 密封圈 NBR
节流元件：在过程连接的压力通道中。相当于 0.3 mm 的喷嘴，可降低因压力峰值或气蚀等高动态效应而造成损坏的风险。
节流材料：1.4305
紧固扭矩：
液压接口
<400 bar：20 … 25Nm
≥400 bar：25 … 30Nm
连接插头（如果不存在拧紧扭矩规格，建议使用。）：0.6 … 1.5Nm
使用寿命：6 千万加载次数或 60000 h
电磁兼容性 (EMC)
EN 61000-6-2 / EN 61326-2-3
EN 61000-4-2 静电放电抗干扰性检测：4 CD / 8 AD 带有 BWK B（kV）
EN 61000-4-3 射频电磁波抗干扰检测：10V/m (80 … 2700 MHz)，带有 BWK A
EN 61000-4-4 电性快速脉冲群抗干扰检测：2 带有 BWK B（kV）
EN 61000-4-5 浪涌雷击测试：1 带有 BWK B（kV）
EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，带有 BWK A
EN 61000-4-8 电源频率磁场抗干扰检测 50/60 Hz：100A/m，带有 BWK A
EN 61000-4-9 电源频率磁场脉冲抗干扰检测：1000A/m 带有 BWK A
EN 61000-6-3 / EN 61326-2-3
EN 55016-2-1 干扰电压检测：0.15 … 30MHz（等级 B，EN 55022）
EN 55016-2-3 无线电干扰场强检测：30 … 1000MHz（等级 B, EN 55022）
电气连接：连接器，4 极 M12 x 1，外壳上
防护等级符合 EN 60529 标准：IP65 / IP67（如果使用的是适合且正确安装的连接插头。）
符合性：
CE：根据 EMC 指令
UKCA：根据 "UK EMC Regulations
输入：
电源：：24V
电流消耗：≤ 12mA
绝缘电阻：> 100MΩ(500 VDC)
输出：
输出信号：
电流：4 … 20mA
电压：0.1 … 10V
设置时间 (10 ... 90 %)：< 1ms
特性曲线误差（在整体测量范围内，包括非线性、滞后、零电位和端值偏差，符合 IEC 61298-2 规定的测量偏差要求）：< 0.5%
温度系数
零位和范围
额定温度范围内：< 0.1%/10 K
超出额定温度范围：< 0.2%/10 K
特定条件下的长期漂移（1 年）：< ± 0.1%
德国力士乐REXROTH压力传感器订货号和型号：
R901342022 HM20-20/050-C-K35
R901342022 HM20-21/050-C-K35
R901342024 HM20-21/100-C-K35
R901342033 HM20-21/400-C-K35
R901342027 HM20-22/250-H-K35
R901342033 HM20-22/400-C-K35
力士乐溢流阀0532系列和R917系列
特点
管道安装和油路块安装的连接类型
调节方法，如手轮，不可调的，铅封的，带刻度旋钮的（带锁和不带锁）。
应用
输送搬运设备，农业机械领域，城市车辆和一般机械工程领域。
注意
符合压力设备指令 97/23/EG 且 "安全阀模型经 T?V 德国技术检查机构认证" 的型号可用于保护液压蓄能器。
功能
此模型系列基于带阻尼活塞的阀座设计。冲孔阀座用于确保较高的密封性，阻尼活塞可防止阀发生任何振动。它可产生平稳的控制特性，也就是说，即便是在流量增加时，也能在很大程度上保持设置的开启压力。这可利用阀盘上液动力的效果实现，而随着流量的增加阀将持续打开。
可用的通用型号类型：
– 带和不带测试油口的管道安装壳体。
– 用于油路块安装的阀芯。
– 多种调节方法，如手轮，不可调的，铅封的，带刻度旋钮的（带锁和不带锁）。
– 阻尼活塞前配有单向阀，响应时间更快。
技术数据
设计 带阻尼的座阀
管路连接 用于管道安装和油路块安装
环境温度 –30...+80°C
压力介质 符合 DIN/ISO 的基本成分为矿物油的液压油
粘度 允许范围：10...800 mm2/s建议范围：20...100 mm2/s启动允许范围：...2000 mm2/s
压力介质温度 带 NBR 密封时 –30°C...+80°C；带 FKM 密封时 –15°C...+120°C。
过滤 符合 ISO/DIS 4406 的油污染等级 19/16。
工作压力 用于管路安装 P：大允许压力 350 bar，视负载变化和温度而定；T：大允许压力 210 bar（NBR）或 80 bar（FKM），视负载变化和温度而定。用于油路块安装 P：符合调定压力。T：NBR 大 210 bar，FM 大 80 bar
开启压力（公差 p标称 +5%） 在流量为 0.1 l/min 时设置
流量 大 120 l/min
德国力士乐REXROTH溢流阀订货型号：
0532002048
0532004208
0532001051
0532004007
0532002062
0532003003
0532002002
0532001174
力士乐限压阀，直接控制DBD系列
规格 6 … 30
组件系列 1X
大工作压力 630 bar
大流量 350 l/min
用作拧入式插装阀（插件）
用于螺纹连接
用于底板安装
压力调节的调整类型，可选：
-六角套筒和保护帽
-旋钮
-手轮
-可锁定旋钮
防腐蚀设计
DBD 型溢流阀是一种直动式座阀。这些阀用于限制系统压力。
这些阀门主要由下列组件组成：套筒、弹簧、带有衰减柱塞的阀心（压力等级 25 bar … 400 bar）或滚珠（压力等级 630 bar）及调整类型。可使用调整类型 对系统压力进行无级调节。弹簧将阀心或滚珠推到阀座上。通道P连接到系统。系统中存在的压力将作用于阀心表面（或滚珠）。如果通道P中的压力超过弹簧 上设定的值，则阀心或滚珠背向弹簧 打开。此时，液压油从通道P流入通道T。阀心的行程受压花的限制。
为了在整个压力范围内实现良好的压力调节，整个压力范围已被分成了 7 个压力等级。一个压力等级对应于一个特定弹簧可设定的大工作压力。
注意：
调整类型 经过特别建构，可防止其丢失。得益于万向架的设计，调整类型 中的调节元件在完全卸载后会保持松动（可移动）状态。
压力等级“25”：尽管调整类型处于完全卸载状态，但若未确定小压力，则调节元件仍会在较小的弹簧力和/或回复力作用下“回到”停止状态。
在经过压力调节/提升后，可将调节元件再次拧入。
德国力士乐REXROTH溢流阀订货型号：
R900424196 DBDH6G1X/200
R900424246 DBDH6P1X/100
R900427242 DBDH6P1X/200
R900424201 DBDH6K18/315
R900430378 DBDH6P1X/25
R900423718 DBDS6G1X/25
R900423722 DBDS6G1X/50
R900437348 DBDS6G1X/200V
R900433216 DBDS6G1X/315V
R900769384 DBDS6K1C/200E
R900423729 DBDS6P1X/200
R900423730 DBDS6P1X/315
R900423731 DBDS6P1A/400
R900459771 DBDS6P1X/400V
R983037926 DBDS6K1X/200IN010
R900423726 DBDS6K1X/400
R900423726 DBDS6K18/400
R900433216 DBDS6G1A/315V
R900424745 DBDS10G1X/50
R900424738 DBDS10G1A/100
R900424158 DBDS10P1A/315
R900424157 DBDS10P1X/200
R900424158 DBDS10P1X/315
R900425660 DBDS10P1X/400
R900424271 DBDS20K1X/315
R900746472 DBDS30G1A/200-170
R900424348 DBDH6G1X/400
R900423743 DBDS10G1X/25
R900424153 DBDS10K18/050
R900424149 DBDS10K18/200
R900424149 DBDS10K1C/200
R900427601 DBDS10K1X/630
R900424271 DBDS20K18/315
力士乐REXROTH不带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀
4WRA
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 75 l/min
不带电气位置反馈，带外部电子元件的直动式比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部控制电子元件进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧和的控制阀芯
带对中螺纹的线圈和
线圈断电后，通过压缩弹簧使控制阀芯保持在中心位置
通过为比例电磁铁通电直接对控制阀芯进行操作，例如控制线圈“b”
将控制阀芯与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈
控制阀芯在压缩弹簧的作用下返回到中心位置
带两个阀芯位置的阀门（型号 4WRA...A...）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞或带 NG10 的盖来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，须安装一个预载阀（预载压力约为 2 bar）。
德国力士乐REXROTH比例换向阀订货型号：
R900902095 4WRA6W30-23/G24N9K4/V
R900902095 4WRA6W30-22/G24N9K4/V
R900902097 4WRA10E60-2X/G24N9K4/V
R900907650 4WRA10W60-2X/G24N9K4/V
R901054483 4WRA10EA00-22/G24K4/V-828
R900579943 4WRSE10V50-3X/G24K0/A1V
R900579286 4WRSE10V80-3X/G24K0/A1V
力士乐REXROTH不带电气位置反馈，带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRAE
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 75 l/min
不带电气位置反馈，带集成电子元件 (OBE) 的直动式比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。
设置：
阀门的基本构成包括：
带连接面的壳体 (1)
带有压缩弹簧（3 和 4）的控制阀芯 (2)
带对中螺纹的线圈（5 和 6）
集成电子元件 (7)
线圈（5 和 6）断电后，控制阀芯 (2) 将通过压缩弹簧（3 和 4）保持在中心位置
通过为比例电磁铁通电，例如，为线圈“b”(6) 通电，从而直接操作控制阀芯 (2)
控制阀芯 (2) 与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈 (6)
控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
带两个阀芯位置的阀门（型号 4WRA...A...）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞 (8.1) 或带 NG10 的盖 (8.2) 来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
型号详情举例：
4WRAE6E30-23/G24K31/A1V
4→4 个主油口
WRAE →带集成电子元件的比例方向阀
6→ 通径6（通径6，通径10）
E→油路机能型（E,E1,W,W1,EA,WA）
30→ 额定流量 6通径 30 l/min（7 l/min，15 l/min）
额定流量10通径 （30 l/min，60 l/min）
23→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）
G24→电源电压 24 V
K31→连接器 DIN EN 175201-804
A1→控制值 ±10 V（F1=控制值 4 至 20 mA）
V→密封材料FKM 密封件（M=NBR 密封件）
液压
型号 4WRAE
规格 6 10
安装位置 任意位置，好为水平
周围温度范围 -20 … +50°C
存储温度范围 -20 … +80°C
重量：2.2kg 6.8kg
液压油 符合 DIN 51524 规定的矿物油（HL、HLP）
液压油温度范围 -20 … +80°C（+40 … +50℃）
粘度范围 20 … 380mm?/s（30 … 46mm?/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级 等级 20/18/15 符合 ISO 4406 (c)
滞后 ≤ 5%
反向死区 ≤ 1%
响应灵敏度 ≤ 0.5%
电气
电压类型 直流电压
大线圈电流 2.5A
大电流消耗
放大器 1.8A
放大器（脉冲电流） 3A
电磁线圈电阻
20 °C 时的低温值 2Ω
大高温值 3Ω
启动时间 100
高线圈温度+ 150°C
电源 24VDC
电源电压范围 19 … 35V
控制值输入"A1" ± 10V
控制值输入范围“F1” 4 … 20mA
德国力士乐REXROTH比例阀物料号和型号：
R900954071 4WRAE6E30-23/G24K31/A1V
R900965674 4WRAE10E60-2X/G24K31/F1V
R900954083 4WRAE10E60-2X/G24K31/A1V
R900558356 4WRAE10E60-2X/G24N9K31/A1V
R900929318 4WRAE10E60-2X/G24N9K31/F1V
R900710530 4WRAE10W60-2X/G24K31/F1V
R900954088 4WRAE10W60-22/G24K31/A1V
R900900988 4WRAE10W60-2X/G24N9K31/A1V
R900920055 4WRAE10W60-2X/G24N9K31/F1V
R900954089 4WRAE10W1-60-2X/G24K31/A1V
R900732536 4WRAE10W1-60-2X/G24K31/F1V
R900936006 4WRAE10W1-60-2X/G24N9K31/A1V
R900949757 4WRAE10W1-60-2X/G24N9K31/F1V
力士乐REXROTH带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRE
规格 6
组件系列 2X
大工作压力 315 bar
大流量 80 l/min
带电气位置反馈和外部电子元件的直动式比例方向阀
调整体积流量的方向和大小
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
型号 4WRE...-2X/...
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部电子元件进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体 (1)
带有压缩弹簧（3 和 4）与弹簧座（5 和 6）的控制阀芯 (2)
带对中螺纹的线圈（7 和 8）
位置传感器 (9)
线圈（7 和 8）断电后，位于弹簧座（5 和 6）之间的压缩弹簧（3 和 4）可将控制阀芯 (2) 置于中心位置
可通过控制比例电磁铁（例如，线圈“b”(8)）直接操作控制阀芯 (2)
控制阀芯 (2) 与电气输入信号成比例地向左移动
通过具有渐进流量特性的节流横截面，
进行从 P 到 A 及从 B 到 T 的连接
关闭线圈 (8)
控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
功能：
在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
重要注意事项：
PG 装配 (11) 不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！
带两个阀芯位置的阀门：（型号 4WRE…A...）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”(7)。它配有保护塞 (10) 来代替第二个比例电磁铁。
注意：
由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
型号示例：
4WRE6V16-22/G24K4/V
4→4 个主油口
WRE→带电气位置反馈的比例方向阀
6→通径6（通径10）
V→技能符号（E; E1-; V; V1-; W; W1-; EA; WA）
16→额定流量 NG6 16 l/min（4 l/min，8 l/min，32 l/min）
额定流量 NG10（25 l/min，50 l/min，75 l/min）
22→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）
G24→电源电压 24 V
K4→连接器 DIN EN 175301-803
V→FKM 密封件（M=NBR 密封件）
型号 4WRE
规格 6
安装位置 任意位置，好为水平
周围温度范围 -20 … +70°C
存储温度范围 -20 … +80°C
重量 2.2kg
MTTFD 值符合 EN ISO 13849 150y
大工作压力 315bar
大工作压力
接口 P 315bar
接口 T 210 bar
Anschluss A 315 bar
油口 B 315bar
大流量 80l/min
额定流量 4l/min 8l/min 16l/min 32l/min
液压油 HL、HLP
液压油温度范围 -20 … +80°C（+40 … +50℃）
粘度范围 20 … 380mm?/s（30 … 46mm?/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级
等级 20/18/15 符合 ISO 4406 (c)
滞后 ≤ 0.1%
反向死区 ≤ 0.05%
响应灵敏度 ≤ 0.05%
更改下列项时的零位漂移
液压油温度 ≤ 0.15%/10 K
工作压力 ≤ 0.1%/100 bar
电气
规格 6
电压类型 直流电压
大电流消耗
（放大器） 2A
（放大器（脉冲电流）） 3A
电磁线圈电阻
20 °C 时的低温值 2.65Ω
大高温值 4.05Ω
启动时间
高线圈温度 150°C
防护等级符合 DIN EN 60529 IP65（如果使用的是适合且正确安装的连接插头。）
电源 24V
电源电压范围 19,4 … 35V
德国力士乐REXROTH比例阀物料号和型号：
R901036556 4WRE6V16-22/G24K4/V-822
力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式高频响方向阀
4WRDE
规格 10 … 27
组件系列 6X
大工作压力 350 bar
大流量 1000 l/min
额定流量 25 … 500 l/min
-响应灵敏度高，滞后小
高质量-伺服阀性能先导控制阀控制阀芯和套筒
灵活-适用于非常的动态应用中的位置、速率、力量和压力控制
可靠-经过验证且坚固耐用的设计
4WRDE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的三级先导式方向控制阀。
设置
阀的基本构成是：
4WS2EM6-2X 型号二级助力模式先导控制阀
包括壳体和主级控制阀芯的主级
带主级感应式位置传感器的集成电子元件
功能
在集成电子元件 (OBE) 中，主级控制阀芯的控制值将与位置理论值进行比较。在存在差值（控制偏差）的情况下，先导控制阀的一级将被控制（干力矩马达和喷嘴挡板系统）。这样，可以实现喷嘴挡板系统的挡板的偏斜。挡板距离先导油流经的两个控制喷嘴其中一个的距离将减少，而距离另一个喷嘴的距离将增加。通过连接孔，与控制信号类似，产生的流量差导致控制阀芯在先导控制阀（第二级）中偏斜。先导控制阀释放的流量使主级（第三级）控制阀芯偏斜，直至其实际位置值与控制值相符。控制阀芯的行程通过控制值的比例进行控制。
阀门特点
阀门的出厂设置为震荡默认设置，恒定频率为 400 Hz。
电源电压故障
应用先导油压后，主级控制阀芯将移动至未定义的终端位置。这一连接中产生的加速力可能导致机械损坏。
如果使用方向叠加阀（请参阅订货代码），则在断电情况下主级的两个先导油腔将短路。
对于符号 E、E1-、W6 和 W8，主级阀芯将使用弹簧对中中心位置。
对于符号 V 和 V1，主级阀芯将使用弹簧操作的偏移位置（P-B 和 A-T）（公差范围为控制阀芯行程的 1% ... 11%）
注意：
零电位更改和/或颤振电流振幅可能导致系统损坏，故只能由的专业人员执行。
先导控制阀只能由力士乐员工进行维护。有一种例外情况，即根据附件列表更换过滤器和密封件。在装配过程中，必须确保密封件已正确固定且保护塞已拧紧。保护塞的紧固扭矩为 30 Nm。
型号“Y”
外部先导油供油，外部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“PY”
内部先导油供油，外部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。
型号“PT”
内部先导油供油，内部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。
型号“XT”
外部先导油供油，内部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在进油联中，必须关闭油口 Y。
德国力士乐REXROTH电液比例阀物料号和型号：
R901469206 4WRDE10V1-100L-60/MXY/24A5
R901144795 4WRDE27W500L-53/6L24K9/MR
R901538130 4WRDE27W6-500L-60/MXY/24A5
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的先导式高频响方向阀4WRLE
规格 10 … 35
组件系列 4X
大工作压力 350 bar
大流量 4700 l/min
额定流量 60 … 1500 l/min
用于 I4.0 的数字接口 IO-link
可靠 - 经过验证且坚固耐用的设计
安全性
当设备关闭时，先导控制阀的控制阀芯位于“故障安全”位置
主阀的控制阀芯位于弹簧对中中心位置和/或偏移位置
高质量 - 伺服阀性能先导控制阀控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
- 响应灵敏度高，滞后小
IO-link 接口，可选
符号 E. 和 W.
4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。
结构
阀门基本构成包括 3 个主要组件：
先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜 (5) 和衰减阀板 (4)）
带对中弹簧和位置反馈的主阀 (2)
带模拟 (6) 或 IO-link 接口的集成电子元件 (OBE) (3)
功能
当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于"故障安全"位置。主阀的控制阀芯位于其弹簧对中中心位置。
集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住弹簧进行调节。
通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。
控制线圈断电
在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为"故障安全"位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至中心位置。
低于小电源电压
仅在接口 "F1" 处：
低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
仅在接口 "L1" 处：
使能未激活，通讯中断（看门狗）
内部 IO-link 发生故障时
仅在接口 "C6" 处：
额外使能未激活
衰减阀板 "D"
衰减阀板 (4) 降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜 "-967"
为避免在集成电子元件 (OBE) 壳体中出现冷凝液，可使用电子元件保护膜 (5)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
注意：
具有正遮盖的先导式三位四通方向控制阀适用于可控制或可调节的轴。断电状态下的遮盖约为控制阀芯行程的 20 %。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。
符号 V 和 V1-
4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。
设置
阀门基本构成包括 3 个主要组件：
先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜（5）和衰减阀板（4））
带对中弹簧和位置反馈的主阀 (2)
集成控制电子元件 (OBE) (3)
功能
当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于“故障安全”位置。主阀的控制阀芯位于弹簧对中偏移位置，关于方向 P 至 B/A 至 T 的行程偏移约为 6 %。
集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住相应弹簧进行调节。
通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。在控制值预设值为 0 V 的情况下，电子元件将主阀的控制阀芯调节到中心位置。
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。
控制线圈切断
在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为“故障安全”位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至偏移位置（约 6 % P → B/A → T）。
低于小电源电压
仅在接口“F1”处：低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
衰减阀板“D”和电子元件保护膜“-967”
请参阅“符号 E. 和 W.”
注意：
先导式三位四通方向控制阀仅适用于激活控制环，且在禁用时没有锁定的初始位置。因此，在许多应用中需要“外部单向阀”，并且必须将其考虑到开/关顺序。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。
型号“XY”
外部先导油供油，外部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“PY”
内部先导油供油，外部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。
型号“PT”
内部先导油供油，内部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。
型号“XT”
外部先导供油，内部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 Y。
注意：
先导油供油的改装作业只能由经过授权的人员执行或返厂执行。须遵守大允许工作参数，请参阅"技术数据"。
订货型号示例：
4WRLE27W430SJ-4X/MXY/24A1
4→4 个主油口
WRL→先导式高频响方向阀
E→带集成电子元件 (OBE)
27→通径27（10,16,25,35）
W→机能符号（E, E1-, W6-, W8-, V, V1-, Q3-）
430→额定流量430 l/min
S→流量特性
J→遮盖跃变（对于盖板阀，开启点为 5%；仅限符号 E、E1-、W6-、W8-）
4X→组件系列 40 … 49（40 … 49：安装和连接尺寸不变）
M→NBR 密封件（V=FKM 密封件）
XY→外部先导油供油，外部先导油回油
24→电源电压 24 V
A1→控制值输入 ±10 V
一般信息
型号 4WRLE
规格 10 16 25 27 35
安装位置 任意
重量kg 9 12 19 21 80
周围温度范围 -20 … +60°C
长存储时间 1年
正弦试验，符合 DIN EN 60068-2-6
不带衰减阀板 10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
带衰减阀板 10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64
不带衰减阀板 20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 个轴
带衰减阀板 20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 轴
运输冲击符合 DIN EN 60068-2-27
不带衰减阀板 15 g/11 ms/3 冲击/3 个轴
带衰减阀板 15 g/11 ms/3 冲击/3 个轴
冲击试验符合 DIN EN 60068-2-27
带衰减阀板 35 g/6 ms/1000 冲击/3 个轴
大相对湿度 95%
高表面温度 120°C
MTTFD 值符合 EN ISO 13849 75年
符合性
CE 符合 EMC 指令 2014/30/EU，经检测符合 EN 61000-6-2 和 EN 61000-6-3
RoHS 指令 2015/65/EU
REACH 条例 (EC) 编号 1907/2006
德国力士乐REXROTH电液换向阀物料号和型号
0811404458 4WRLE27W430SJ-30/G24K0/A1M
R901405591 4WRLE27W430SJ-4X/MXY/24A1
力士乐压力传感器HM20-20/050-C-K35
