品牌:博耐斯
型号:FQ41F46
适用介质:腐蚀性介质
材质:铸铁，铸钢，锻钢，不锈钢，衬氟等
起订:1台
发货:3天内
发送询价

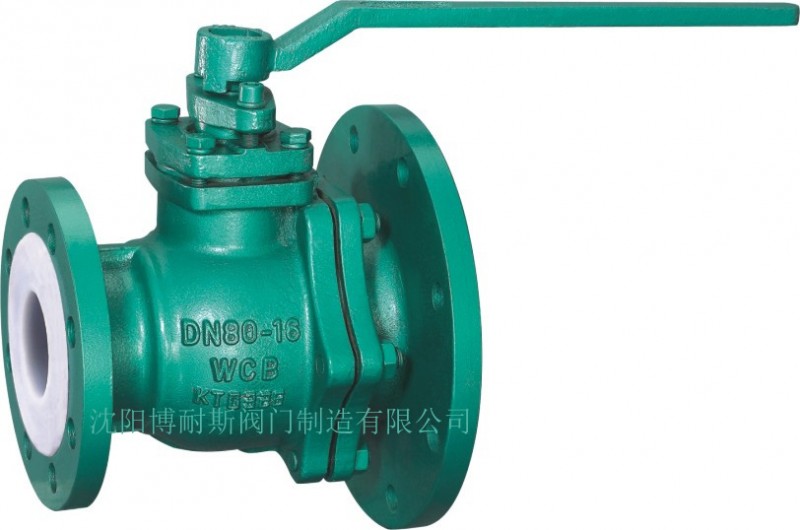

博耐斯FQ41F46衬氟放料球阀适用在-50℃～150℃的各种浓度的王水、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
一、产品概述：
博耐斯衬氟放料球阀、L值为企业标准，左法兰比右法兰大一档，D1与反应釜连接，分子为右法兰尺寸，分母为左法兰JB78尺寸，配反应釜50L-5000L。FQ41F型衬氟放料球阀适用在-50℃～150℃的各种浓度的王水、酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
公称通径：DN32-100
压力等级：PN0.6-1.6MPa
材质：碳钢、不锈钢
024-62657366
二、主要外形尺寸和连接尺寸：
|
公称通径
|
PN 0.6-1.6(MPa) 主要外形尺寸和连接尺寸 (mm)
|
|||||||||
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
z-φd
|
D0
|
H
|
|
|
32
|
140
|
135/160
|
100/130
|
78/115
|
3/3
|
18/20
|
4-φ14/4-φ18
|
200
|
130
|
|
|
40
|
160
|
145/185
|
110/150
|
85/125
|
3/4
|
18/22
|
4-φ18/4-φ18
|
230
|
135
|
|
|
79 标
|
50
|
170
|
160/205
|
125/170
|
100/140
|
3/4
|
20/24
|
4-φ18/4-φ18
|
250
|
140
|
|
80
|
200
|
195/245
|
160/200
|
130/175
|
4/5
|
22/26
|
4-φ18/8-φ18
|
300
|
205
|
|
|
69 标
|
50
|
170
|
160/230
|
125/190
|
100/140
|
3/4
|
20/24
|
4-φ18/8-φ14
|
250
|
140
|
|
80
|
200
|
195/245
|
160/210
|
130/175
|
4/5
|
22/26
|
4-φ18/10-φ14
|
300
|
205
|
|
|
100
|
280
|
215/280
|
180/240
|
150/210
|
4/5
|
24/28
|
8-φ18/8-φ23
|
350
|
230
|
|
