品牌:ELITECHIP
工作电压:2.2-5.0V
型号:EC200522-1237-1FE8
封装:SOP-8
起订:3000PCS
供应:1000000PCS
发货:3天内

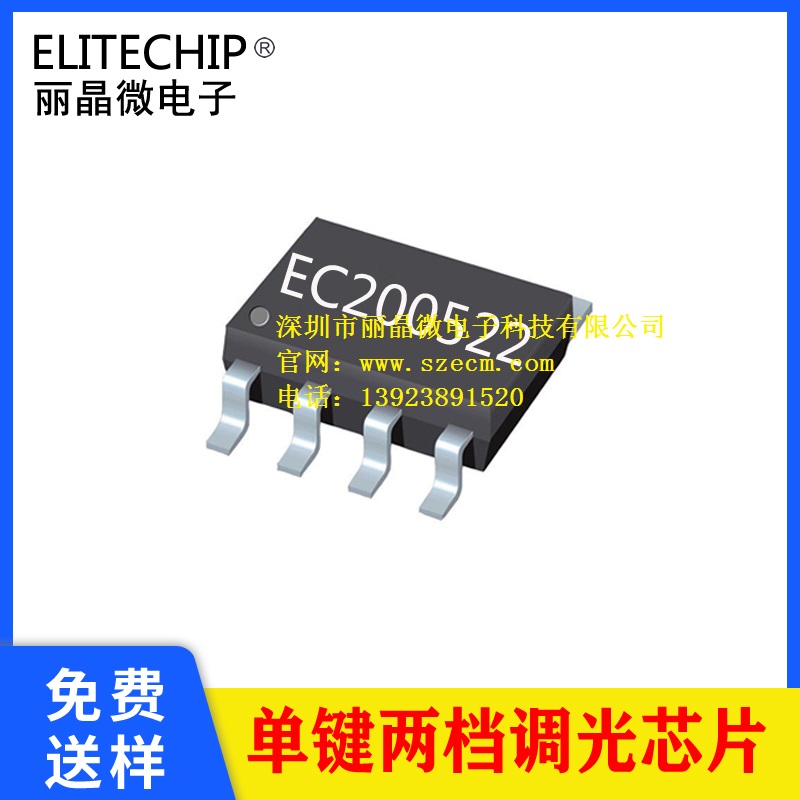

EC200522-1237-1FE8单键2档调光芯片
一． 功能说明
供电电压3.7V，一个按键控制，两路输出
上电不工作，OUT1输出低电平，OUT2输出高电平，
短按一次：OUT1输出高电平，OUT2输出低电平 100占空比
再短按一次：OUT1输出1KHZ 50%占空比，OUT2输出1KHZ 50%占空比
再短按一次：关闭，依次循环。
二． 电气参数 （VDD=3.0V TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
600 |
|
uA |
Fcpu=227.5KHz@HIRC,455KHz |
|
静态电流 |
ISTB |
|
|
1 |
uA |
VDD=5V,LVR 关,WDT 关 |
|
驱动电流低电平输出 |
IOL |
|
10 |
|
mA |
Vol=0.7V |
|
驱动电流高电平输出 |
IOH |
|
6 |
|
mA |
Voh=4.3V |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
0 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-65 |
25 |
150 |
℃ |
|
三． 封装脚位图（SOP-8）
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
NC |
悬空 |
|
3 |
KEY |
开关控制脚 |
|
4 |
NC |
悬空 |
|
5 |
OUT1 |
输出1，高电平有效 |
|
6 |
OUT2 |
输出2，低电平有效 |
|
7 |
NC |
悬空 |
|
8 |
GND |
电源负 |
四． 电路图参考
五． 封装尺寸图（SOP-8）
六． 版本说明
|
版本 |
日期 |
描述 |
|
EC200522-1237-1FE8 |
2020/5/26 |
V01初版 |
|
|
|
|
