品牌:ELITECHIP
工作电压:2.2-5.0V
型号:EC2908-79E4
封装:SOP-8
起订:3000PCS
供应:1000000PCS
发货:3天内

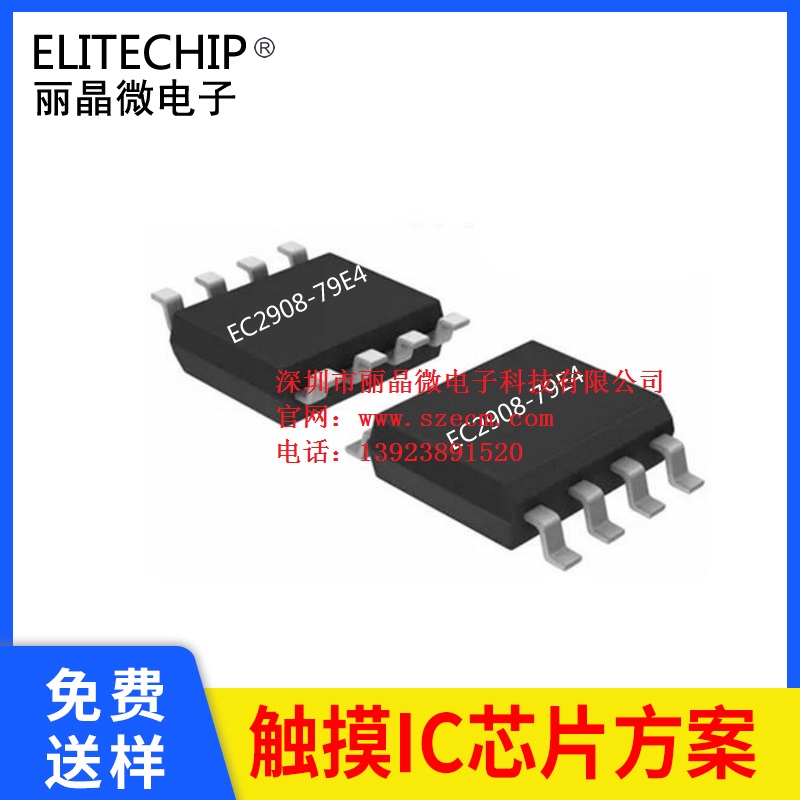

EC2908-79E4单触控双输出LED色温调光芯片
一．功能说明
工作电压DC=12V（通过稳压LDO-3.3V）
上电不工作，主灯2路LED输出，1路冷白，1路暖白，触摸按键控制，起始亮度100。
K1：灯光模式转换键， 按第1下，冷白灯100亮。按第2下，暖白灯100亮。按第3下，冷白灯50%+暖白灯50%亮。
按第4下，灭，依次循环。
长按无极调光，一次长按下调，一次长按上调，依此循环。
带不断电亮度记忆功能：断电后重新上电，起始亮度都为100
指示灯:两个蓝白指示灯：上电主灯不工作，白色指示灯亮，主灯亮后白指示灯灭 ，蓝指示灯与主灯同向，主灯亮蓝指示灯亮，主灯灭蓝指示灯灭。
短按切换主灯色温时，手按下触摸按键指示灯变成白色，松开变成蓝色。
EC2908-79E4是一款电容式触摸控制芯片，此款触摸IC穿透力较强触摸灵敏度高，支持单通道触摸输入和双路 PWM 输出，主要应用于触摸调光LED灯具:例如卫浴镜灯、台灯、橱柜灯、小夜灯等。具有低功耗、高抗干扰、宽工作电压范围、灯光无频闪、外围器件少的突出优势。
二． 电气性能（主控参数）(VDD=3.0V，GND=0，Ta=25℃,)
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1.5 |
|
mA |
|
|
静态电流 |
ISTB |
|
|
5 |
uA |
VDD=5.0V |
|
驱动电流低电平输出 |
IOL |
|
21 |
|
mA |
VDD=5.0V,VOL=0.6V |
|
驱动电流高电平输出 |
IOH |
|
3.5 |
|
mA |
VDD=5.0V,VOH=VDD-0.6V |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-40 |
25 |
150 |
℃ |
|
三． 封装脚位图（SOP8）
|
管脚号 |
符号 |
功能描述 |
|
1 |
OUT3 |
蓝指示灯，低电平有效 |
|
2 |
VC |
灵敏度调节 |
|
3 |
OUT4 |
白指示灯，低电平有效 |
|
4 |
GND |
电源负 |
|
5 |
OUT2 |
白主灯，高电平有效 |
|
6 |
VDD |
电源正 |
|
7 |
TI |
触摸输入 |
|
8 |
OUT1 |
暖主灯，高电平有效 |
四． 参考电路图：
五． 封装尺寸图（SOP8）
六． 版本说明
|
版本 |
日期 |
描述 |
|
EC2908-6424 |
2020/4/27 |
V02 |
|
EC2908-79E4 |
2020/11/13 |
V03 |
