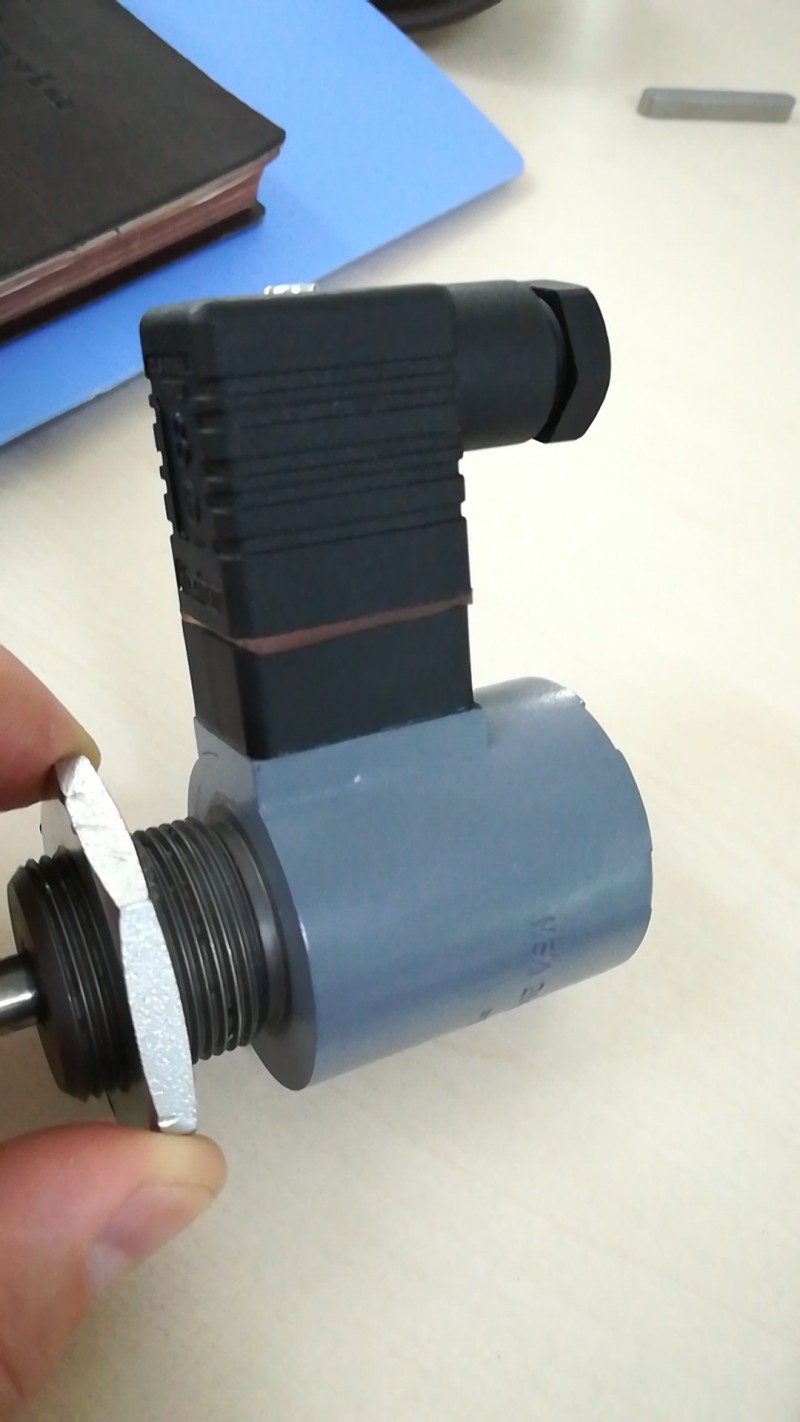

MagnetSchultz舒尔茨直动式电磁铁，VerriegelungseinheitenTyp G HU Z 040

此款产品根据原装进口参数，国产定制生产，大大降低了成本以及时间周期，可大量供货

电压：24/110V

尺寸：直径40mm

激励线圈有电流时的情况

当给激励线圈通直流电时，电流便沿磁路产生磁通，磁路包含左右工作气隙，由永磁铁在左右工作气隙产生的磁通方向是相反的，因此通过其中一个工作气隙中的磁通增大，而通过另外一个工作气隙的磁通减小，动作衔铁组件沿磁通增大的方向运动

1、在电磁阀外形尺寸允许的情况下，尽量选择较大截面的铁芯。大截面的铁芯允许有更多的磁通，当然也就有可能产生大的电磁吸力；

2、在电磁阀阀芯行程允许的范围内，尽量减小铁芯中空气隙的长度。空气中的磁阻较大，减小铁芯中空气隙的长度可减小磁路的磁阻，从而使磁力更强；

3、我们知道，铁芯中磁通量的大小和线圈的匝数与线圈中通过的电流的乘积有关。我们把线圈的匝数与线圈中通过的电流的乘积称为安匝，在铁芯一定的情况下，线圈安匝数越大，铁芯的吸力也就越强，在电磁铁外形尺寸的确定情况下，电磁线圈尺寸也被限制，在这被限定的范围内，为了获得佳的电磁吸力，线圈的匝数和线圈的线径（这和允许的电流有关）的取值必有一佳值，以得到大的安匝数，所以为了达到这一佳效果（电磁吸力大），对已确定的线圈来讲，有时可能需要增加匝数减小线径，而有时则可能需要减少匝数加大线径。总之以获得大安匝数为原则，当然还要考虑线圈所接入的电源电压对线圈参数的影响。

东莞德恩电磁定制研发
