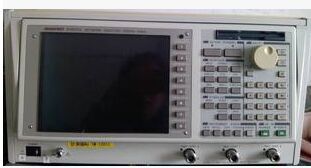

R3767CG网络分析仪
信号特性
频率 范围:300kHz~3.8GHz (R3765CG)
300kHz~8.0GHz (R3767CG)
OPT.12/13 (R3765CG):
300kHz~3.8GHz
设定分辨率:1Hz
测量分辨率:&plu n;0.01ppm
精度:&plu n;10ppm (23+5℃)
温度稳定度:&plu n;7.5ppm (0~55℃，代表值)
长时间稳定度:&plu n;3ppm (年，代表值)
Advantest R3767CG 8G矢量网络分析仪|爱德万网络分析仪|300kHz至8GHz
特点:
频率范围:300kHz~3.8GHz (R3765CG)
300kHz~8GHz (R3767CG)
的多端口器件测量
高速扫描时间:150μs/点(在2端口全校准条件下)
内置3端口或4端口测试装置(选件)
软件夹具(选件)
阻抗转换(选件)
端口转换(选件
匹配网络(选件)
R3767CG系列网络分析仪
R3767系列8GHz网络分析仪能够快速和 地测量幅度、相位、群延迟和阻抗。测量的频率范围为
40MHz(300K)~8GHz。由于它具有 新高速信号处理结构，R3767系列网络分析仪可以进行10kHz RBW
(IF带宽)的0.25ms/点的快速测量。R3765系列可应用于生产线或工程中。系列包括三种型号:A型(基
本型)，B型(内置电桥)和C型(内置S参数测试装置)。
R3767CG系列采用 的分析仪功能和容易读数的7.8英寸大TFT彩色LCD显示，所以很容易进行数据比
较和模式分析。内置的BASIC控制器功能、并行I/O功能和条码输入功能，使它很容易完成测量、分析和
评估以及建立一个高速ATE(自动测试装置)系统。因此，R3767系列在使用标准FDD格式(720K，1.2M和
1.44M字节)和内部标准SCPI指令的情况下，非常适合作为系统组成部分。
R3767CG/R3765CG网络分析仪技术指标
测量性能
扫描通道 2通道 (CH1，CH2)
显示通道 4通道 (CH1，CH2，CH3，CH4)
轨迹 2轨/通道 (8踪显示)
测量参数 S11，S21，S12，S22
OPT.11/13:S11，S22，S33，S21，S12，S31，S13，S23，S32
OPT.14:S11，S22，S33，S44，S21，S31，S41，S12，S32，
S42，S13，S23，S43，S14，S24，S34
根据参数算出阻抗(Z)，导纳(Y)计算
测量格式 直角坐标表示:振幅 (线性/对数)，相位，群 ，VSER，
复数 (实部/虚部)
图:光标值，线性/对数，相位，复数 (实部/虚部)，R+jX，
G+jB
Polar极坐标表示:光标值，线性/对数，相位，复数 (实部/虚部)
技术指标
测量功能
显示通道:2通道(4迹线):A型和B型
4通道(8迹线):C型
格式
直角坐标:对数/线性幅度，相位，群延迟或复杂参数的实部和虚部
[Z]，R，X:(在阻抗转换测量中)
[Y]，G，B:(在导纳转换测量中)
相位显示扩展功能
表:对数/线性幅度，相位，实部和虚部，R+jX，G+jB
极性坐标: 对数/线性幅度，相位，实部和虚部
信号源特性
测量频率:
范围:40M(300K)Hz~8GHz
分辨率:1Hz
精度:&plu n;20ppm(25℃&plu***n;5℃)
输出电平:
范围:+17dBm~-8 dBm(A型)
+7 dBm ~-18 dBm(B型)
+10 dBm ~-15 dBm(C型)
分辨率:0.01dB
精度:&plu n;0.5dB(50MHz，0dBm，25℃&plu***n;5℃)
线性度:25℃&plu***n;5℃
A型 B型 C型
&plu n;0.4dB +12 dBm ~-3 dBm +2 dBm ~-13 dBm +5 dBm ~-10 dBm
&plu n;0.7dB +17 dBm ~-8 dBm +7 dBm ~-18 dBm +10 dBm ~-15 dBm
平坦度: 2.0dBp-p(25℃&plu***n;5℃)
输出阻抗:50欧姆
信号纯度:
谐波失真:≥-20dBc(在 大输出时)
非谐波失真:≥25dBc(在 大输出时)
相位噪声:在10kHz偏差和1Hz带宽处，-85dBc+20log(f/40MHz)
扫描功能
扫描参数:频率和信号电平
大扫描范围:
频率范围:40MHz~3.8GHz
信号电平:+17dBm~-8 dBm(A型)
+7 dBm ~-18 dBm(B型)
+10 dBm ~-15 dBm(C型)
范围设置:STAR/STOP或CENTER/SPAN
扫描类型:线性/对数频率扫描，部分和目标值频率扫描，电平扫描，CW(信号频率)扫描
扫描时间:0.15ms/点( 化)
0.25ms/点(2端口同时校准)
小的扫描时间取决于测量格式，误差修正模式，每点的扫描宽度，测量点的数量和IF带宽。
测量点:3，6，11，21，51，101，201，301，401，601，801，1201
扫描触发:可由'连续，保持，单一扫描'或'外部触发'中设置
扫描模式:
双通道扫描:两个通道以同样的频率范围进行扫描
不同扫描:两个通道以不同的扫描类型和不同的频率范围进行扫描
接收机特性
分辨率带宽:10kHz~10Hz
幅度特性
幅度分辨率:0.001dB
动态分辨率:参考低于测试口 大输入电平20dB处
0~-10dB &plu n;0.3dB
-10~-20dB &plu n;0.05dB
-20~-50dB &plu n;0.05dB
-50~-60dB &plu n;0.1dB
-60~-70dB &plu n;0.15dB
-70~-80dB &plu n;0.40dB
-80~-90dB &plu n;1.00dB
测量精度:&plu n;0.5dB(-10dBm，25℃&plu n;5℃)
相位特性
测量范围:&plu n;180°(相位超过&plu n; 180°时可以借助于相位显示扩展功能进行显示)
相位分辨率:0.01
频率特性:&plu n;5°(25℃&plu n;5℃)
动态精度:参考低于测试口 大输入电平20dB处
0~-10dB &plu n;5.0°
-10~-20dB &plu n;0.3°
-20~-50dB &plu n;0.3°
-50~-60dB &plu n;0.4°
-60~-70dB &plu n;1.5°
-70~-80dB &plu n;4.0°
-80~-90dB &plu n;8.0°
群延迟时间特性
范围:按下列公式计算:
γ=ΔΦ/(360×Δf)
ΔΦ:相位
Δf:孔径频率
测量范围:1ps~250s
群延迟时间分辨率:1ps
孔径频率:等于^f。可以A%的分辨率在频率带宽的A%~ %范围内设置。
A= /(测量点-1)
精度:相位精度/[360×孔径频率(Hz)]
测试端口特性
测试端口回波损耗:25℃&plu n;5℃
18dB(40MHz~2.6GHz)
16dB(2.6GHz~3.8GHz)
方向性:25℃&plu n;5℃
30dB(40MHz~2.6GHz)
26dB(2.6GHz~3.8GHz)
串音
A/B型 C型
90dB 90dB(40MHz~2.6GHz)
85dB(2.6GHz~3.8GHz)
连接器:N型(f)，50欧姆
噪声电平:测试端口的 大输入电平
-90dBc(3kHz BW)
-100dBc(10kHz BW)
大输入电平:0dBm(A/B型)
+15dBm(C型)
输入 坏电平:+20dBm
误差修正功能
化:在传输和反射测量中，频率响应(包括幅度和相位)被修正。
1端口校准:在反射测量中，电桥方向性、频率响应和源匹配引起的误差被修正。(在误差修正中需
要短路器、开路器和负载)
2端口校准:在传输和反射测量中，方向性、频率响应和源匹配引起的误差、负载匹配、和隔离度被
修正。
数据平均:对每次扫描的数据(矢量)进行平均。平均次数可在2~999范围内选择。
数据平滑功能:在邻近的测量点间取平均。
电子长度修正:测量相位和群延迟时间加上相同电子长度或延迟时间。
相位偏差修正:连续见相位偏差加到测量的相位上
显示单元:7.8英寸TFT彩色LCD
分辨率:640×480
显示模式:直角LOG/线性坐标，极性坐标， 图表(阻抗/导纳显示)
测量条件显示:起始/终止频率，中心频率/带宽，标尺/格，参考电平，光标值，软按件功能，告警语句
参考线位置: %:垂直坐标的上部
0%:内存的底部
自动标尺:参考值和标尺被设置好，这样测量迹线可以在 佳的位置上进行显示
亮度:黑屏可以打开或关闭
