品牌:普赛斯仪表
最大输出功率:350W，3500V/100mA（不同型号有差异）；
输出电压建立时间:典型时间15uS
输出接口:E100:三同轴BNC；E200、E300:KHV（三同轴），支持四线测量；
起订:1台
供应:10000台
发货:3天内
3500V高精度大电压源ms级上升沿特点和优势：
十ms级的上升沿和下降沿；
单台最大3500V的输出；
0.1%测试精度；
同步电流或电压测量；
支持程控恒压测流，恒流测压，便于扫描测试；

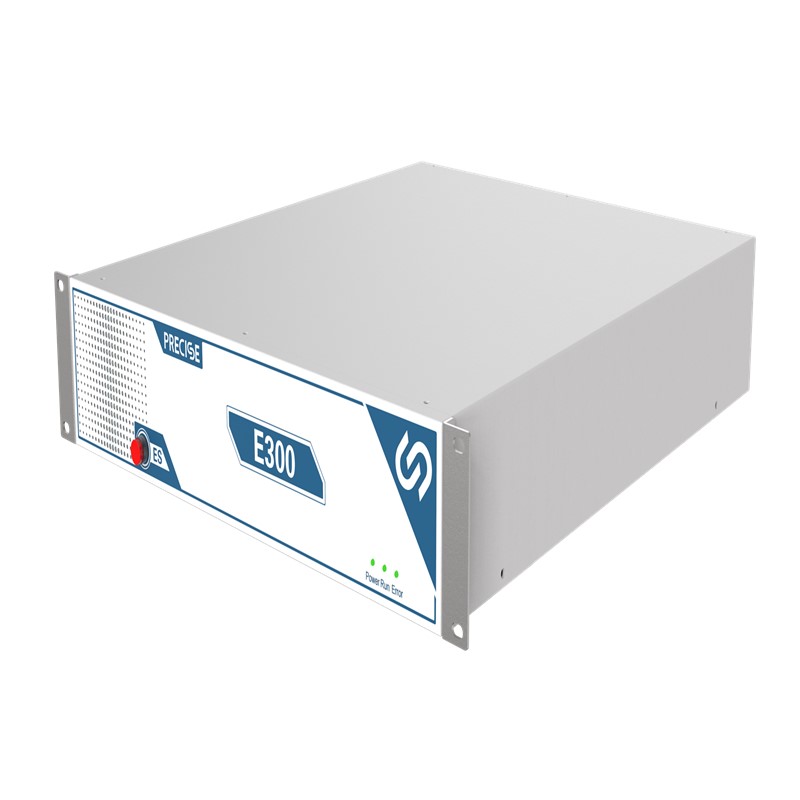

产品简介
高电压源测单元具有输出及测量电压高（3500V）、能输出及测量微弱电流信号（1nA）的特点。设备工作在第一象限，输出及测量电压0~3500V，输出及测量电流0~100mA。支持恒压恒流工作模式，同时支持丰富的I-V扫描模式。
技术指标
电压性能参数：
|
电压 |
源 |
测量 |
||
|
量程 |
分辨率 |
准确度±(% rdg.+volts) |
分辨率 |
准确度±(% rdg.+volts) |
|
100V |
10mV |
0.1%±40mV |
10mV |
0.1%±40mV |
|
600V |
60mV |
0.1%±100mV |
60mV |
0.1%±100mV |
|
1200V |
120mV |
0.1%±300mV |
120mV |
0.1%±300mV |
|
1500V |
150mV |
0.1%±400mV |
150mV |
0.1%±400mV |
|
2200V |
220mV |
0.1%±700mV |
200mV |
0.1%±700mV |
|
3500V |
350mV |
0.1%±900mV |
350mV |
0.1%±900mV |
电流性能参数：
|
电流 |
源 |
测量 |
||
|
量程 |
分辨率 |
准确度±(% rdg.+volts) |
分辨率 |
准确度±(% rdg.+volts) |
|
1uA |
100pA |
0.1%±1nA |
100pA |
0.1%±1nA |
|
10uA |
1nA |
0.1%±5nA |
1nA |
0.1%±5nA |
|
100uA |
10nA |
0.1%±50nA |
10nA |
0.1%±50nA |
|
1mA |
100nA |
0.1%±300nA |
100nA |
0.1%±300nA |
|
10mA |
1uA |
0.1%±5uA |
1uA |
0.1%±5uA |
|
100mA |
10uA |
0.1%±10uA |
10uA |
0.1%±10uA |
最大输出功率：350W，3500V/100mA（不同型号有差异）；
输出电压建立时间：< 5ms；
输出接口：E100:三同轴BNC；E200、E300:KHV（三同轴），支持四线测量；
扫描：支持线性、对数及用户自定义扫描；
通信接口：RS232、以太网；
保护：支持急停；
触发：支持trig IN及trig out；

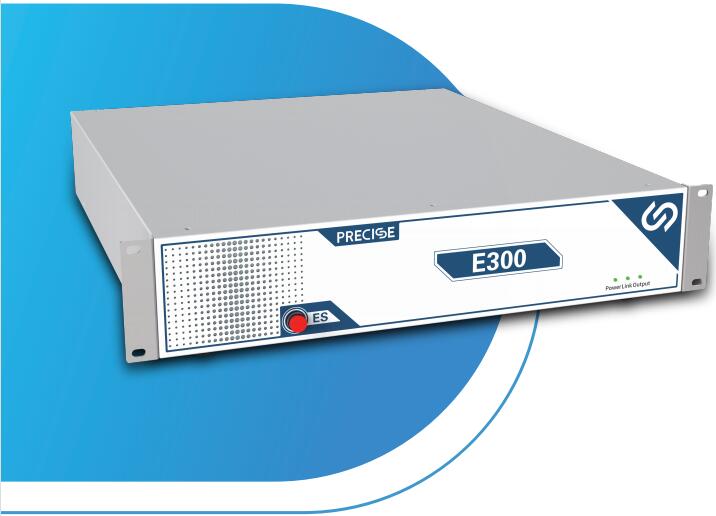

尺寸：19英寸2U机箱；
应用领域：
用于IGBT击穿电压测试,IGBT动态测试母线电容充电电源、IGBT老化电源,防雷二极管耐压测试,压敏电阻耐压测试等场合。其恒流模式对于快速测量击穿点具有重大意义。
3500V高精度大电压源ms级上升沿订货信息
|
型号 |
E100 |
E200 |
E300 |
|
源精度 |
0.1% |
0.1% |
0.1% |
|
测量精度 |
0.1% |
0.1% |
0.1% |
|
最大功率 |
120W |
220W |
350W |
|
最小电压量程 |
100V |
100V |
100V |
|
最大电压量程 |
1200V |
2200V |
3500V |
|
最小电流量程 |
1uA |
1uA |
1uA |
|
最大电流量程 |
100mA |
100mA |
100mA |
