品牌:上海阀天
压力:1.6mpa
温度:225℃
介质:水、油、气
起订:1台
供应:1000台
发货:3天内

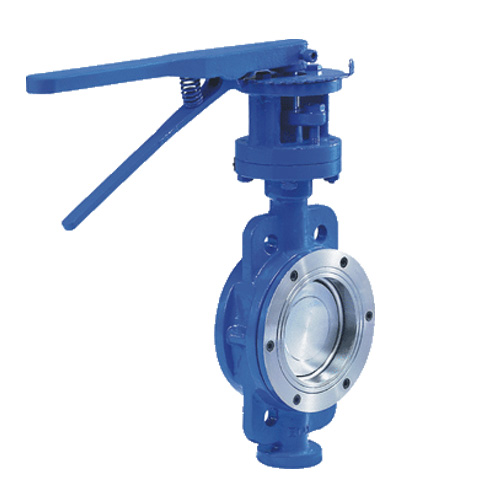

D73H（F）型对夹式三偏心蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。主要结构性能参数:
1.传动：手动、蜗轮、伞齿轮、气动/电动(带手动)
2.连接：内螺纹、外螺纹、法兰、焊接、对夹式、卡箍、卡套
3.结构：中线式、单偏心、双偏心、三偏心
4.密封：软密封、硬密封、衬胶、衬氟等。
5.口径：DN50≤DN200
6.温度：0℃≤80℃
7.压力：0.6Mpa≤4.0Mpa
8.阀体材料：不锈钢、铸钢、碳钢、铸铁等。
9.介质：水、油品、蒸汽等。
制造标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
D73H（F）型对夹式三偏心蝶阀的缺点如下：
1. 使用压力和工作温度范围小。
2. 密封性较差。
主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
D73H（F）型对夹式三偏心蝶阀连接尺寸
|
公称通径 |
结构长度（标准值） |
外形尺寸（参考值） |
连接尺寸（标准值） |
|||||||||
|
0.6MPa |
1.0MPa |
1.6MPa |
||||||||||
|
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D0 |
n-d |
D0 |
n-d |
D0 |
n-d |
|
50 |
2 |
43 |
63 |
235 |
270 |
65 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
21/2 |
46 |
70 |
250 |
270 |
65 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
3 |
46 |
83 |
275 |
270 |
65 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
4 |
52 |
105 |
316 |
270 |
65 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
5 |
56 |
115 |
340 |
310 |
65 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
6 |
56 |
137 |
376 |
310 |
65 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
