钟形浮子式疏水阀，桶式疏水阀，蒸汽排水阀，高低疏水阀

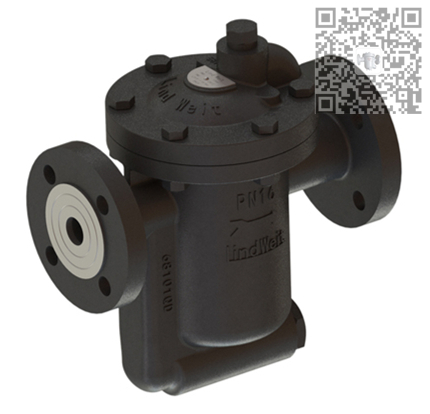

SER25钟型浮式(倒吊桶式)疏水阀 介绍
| 产品型号 |
公称通径 DN |
连接方式 |
使用压力范围 (Mpa) |
允许温度℃ | 阀体材质 | 主要零件材质 | 外形尺寸（mm） | |||
|---|---|---|---|---|---|---|---|---|---|---|
| L | H1 | H2 | W | |||||||
|
ERl05 (CSl5H-3.7) |
20-40 |
内螺纹 ZG1/2“-1” |
0.01-0.3-0.7 | 220 | WCB |
SUS (3C rl 3) |
200 | 160 | 135 | - |
|
ERl05F (CS45H-3.7) |
15-25 32-50 |
法兰 | 0.01-0.3-0.7 | 220 | WCB |
SUS (3C rl 3) |
270 | 160 | 135 | - |
|
ERll01 (C45H-5.12) |
15-25 32-50 |
法兰 | 0.01-0.5-1.2 | 220 | WCB |
SUS (3C rl3) |
310 |
160 165 |
131 167 |
- |
|
ERll6 (CS45H-7.16) |
15-25 32-50 |
法兰 | 0.01-0.7-1.6 | 220 | WCB |
SUS (3C rl3) |
310 |
160 165 |
131 167 |
- |
|
ERl20 (CS45H-8.16) |
40-65 | 法兰 | 0.01-0.8-1.6 | 220 | WCB |
SUS (3C rl 3) |
420 | 175 | 214 | - |
|
ER25 (CS45H-25-40-64) |
15-50 | 法兰 | 0.05-2.5-4.5-6.5 | 425 | WCB |
SUS (3C rl 3) |
380 | 210 | 180 | 345 |
|
ER25W (CS65H-25-40-64) |
15-50 | 承插焊 | 0.05-2.5-4.5-6.5 | 425 | WCB |
SUS f3C r_31 |
380 | 210 | 180 | 345 |
-
博耐斯SER25钟型浮式式(倒吊桶式)疏水阀对凝结水的发生量适应性强．既可间歇排放，又可连续排放。
-
内部装有大排量的双阀座差压机械和SCCV关闭系统，体积小而排量大。
-
内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养方便。
-
背压率高90％
-
汽水分离稳定：(水汽经U型通道从阀下部进入)，阀内始终处于水封状 态，阻止蒸汽泄漏。
-
敝口形的浮子抗水击．吊桶上设有溢出排气孔，可防止蒸汽汽锁， 空气气堵现象。（非凝结性的高温空气也可排除）
-
与杠杆机械结合可制成高压阀。024-62657366
双阀座差压机械和SCCV关闭方式
SCCV关闭方式和双阀座差压机械安装在同 单元内寿命长久．当凝结水量增大时，吊桶疏水阀失去浮力使得机械反向密封而产生压差．主阀开启而获得大排量，使用汽设备迅速启动，使设备发挥出良好的热效率。
主要外型及连接尺寸
| 产品型号 |
公称通径 DN |
连接方式 |
使用压力范围 (Mpa) |
允许温度℃ | 阀体材质 | 主要零件材质 | 外形尺寸（mm） | |||
|---|---|---|---|---|---|---|---|---|---|---|
| L | H1 | H2 | W | |||||||
|
ERl05 (CSl5H-3.7) |
20-40 |
内螺纹 ZG1/2“-1” |
0.01-0.3-0.7 | 220 | WCB |
SUS (3C rl 3) |
200 | 160 | 135 | - |
|
ERl05F (CS45H-3.7) |
15-25 32-50 |
法兰 | 0.01-0.3-0.7 | 220 | WCB |
SUS (3C rl 3) |
270 | 160 | 135 | - |
|
ERll01 (C45H-5.12) |
15-25 32-50 |
法兰 | 0.01-0.5-1.2 | 220 | WCB |
SUS (3C rl3) |
310 |
160 165 |
131 167 |
- |
|
ERll6 (CS45H-7.16) |
15-25 32-50 |
法兰 | 0.01-0.7-1.6 | 220 | WCB |
SUS (3C rl3) |
310 |
160 165 |
131 167 |
- |
|
ERl20 (CS45H-8.16) |
40-65 | 法兰 | 0.01-0.8-1.6 | 220 | WCB |
SUS (3C rl 3) |
420 | 175 | 214 | - |
|
ER25 (CS45H-25-40-64) |
15-50 | 法兰 | 0.05-2.5-4.5-6.5 | 425 | WCB |
SUS (3C rl 3) |
380 | 210 | 180 | 345 |
|
ER25W (CS65H-25-40-64) |
15-50 | 承插焊 | 0.05-2.5-4.5-6.5 | 425 | WCB |
SUS f3C r_31 |
380 | 210 | 180 | 345 |
