① 直插型笼式弹簧技术

② 吸盘接触位置，适用于自动机装配

③ 单股导线可直接插入

④ 适于狭小的安装空间

⑤ 进线导向斜面，引导插入的导线

⑥ 焊接位置，适用于SMT焊接

种   类  名 称

参         数

产  品  名  称

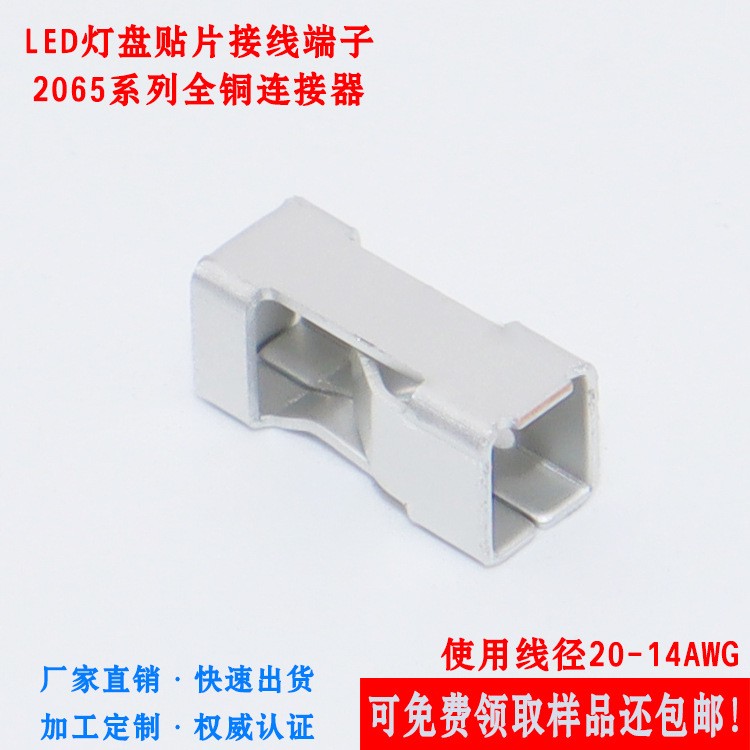

LED贴片端子

产  品  型  号

ZC81-03

产  品  颜  色

银白色

长           度

9.0mm

宽           度

3.3mm

高           度

3.65mm

重           量

0.143g

极           数

1

电           流

3A

电           压

250V

耐    电    压

1500V AC/minute

接  触  电  阻

≤20mΩ

绝  缘  电  阻

≥800mΩ

连  接  方  式

CAGE CLAMP (笼夹)

污  染  等  级

III

触  点  材  质

磷铜

表  面  处  理

镍底雾面锡

触  点  镀  层

镍底雾面锡

使  用  线  径

20-16AWG(0.5-1.5mm?)单股线或多股线镀锡

剥  线  长  度

7-8mm

工  作  温  度

-45℃～+125℃

安  装  方  式

SMT表面贴装

焊  接  方  式

回流焊

回流焊最高温度

270℃
