产品介绍

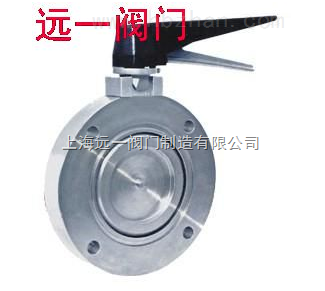

GI系列手动真空蝶阀是在1.3×10-5～3×105Pa的真空系统中用来开启或隔断气流的阀门。
GI系列手动真空蝶阀的主要性能
漏率：≤1.3×10-9Pa.M3/S;
适用压力范围：1.3×10-5Pa～3×105Pa;
工作温度：氟橡胶-25℃～+150℃；
安装位置：任意；
阀板两侧压力差对阀门开、关无关；
寿命：≥10000次。
原理
阀杆插入体内，阀板固定在阀杆上，转动900达到开关目的。
特点
GI系列是经过一系列改进过的蝶阀：
阀门能承受正压力；
阀杆上下不窜动；
开、关有限位结构，阀板有锁定装置;
主要零件材料
体、杆、板 不锈钢、碳钢镀镍；
密封件 氟橡胶。
外形连接尺寸
真空标准：GB6070
|
型号
|
DN
|
D
|
D0
|
B
|
N
|
C
|
H
|
L
|
|
GI-32
|
32
|
90
|
70
|
22
|
4
|
9
|
130
|
140
|
|
GI-40
|
40
|
100
|
80
|
22
|
4
|
9
|
140
|
155
|
|
GI-50
|
50
|
110
|
90
|
22
|
4
|
9
|
150
|
170
|
|
GI-63
|
63
|
130
|
110
|
28
|
4
|
9
|
170
|
190
|
|
GI-80
|
80
|
145
|
125
|
28
|
8
|
9
|
185
|
212
|
|
GI-100
|
100
|
165
|
145
|
28
|
8
|
9
|
206
|
242
|
|
GI-125
|
125
|
200
|
175
|
34
|
8
|
11
|
240
|
283
|
|
GI-160
|
150
|
225
|
200
|
34
|
8
|
11
|
265
|
320
|
|
GI-200
|
200
|
285
|
260
|
40
|
12
|
11
|
334
|
400
|
|
GI-250
|
250
|
335
|
310
|
45
|
12
|
11
|
384
|
473
|
|
GI-320
|
300
|
425
|
395
|
50
|
12
|
147
|
472
|
568
|
|
GI-400
|
400
|
510
|
480
|
60
|
16
|
14
|
560
|
700
|
真空标准：JB919
|
型号
|
DN
|
D
|
D0
|
B
|
N
|
C
|
H
|
L
|
|
GI-32
|
32
|
78
|
64
|
22
|
4
|
7
|
118
|
134
|
|
GI-40
|
40
|
85
|
70
|
22
|
4
|
7
|
125
|
147
|
|
GI-50
|
50
|
110
|
90
|
22
|
4
|
9
|
150
|
170
|
|
GI-63
|
63
|
125
|
105
|
28
|
4
|
9
|
165
|
187
|
|
GI-80
|
80
|
145
|
125
|
28
|
4
|
9
|
185
|
212
|
|
GI-100
|
100
|
170
|
145
|
28
|
4
|
12
|
210
|
244
|
|
GI-125
|
125
|
195
|
170
|
34
|
4
|
12
|
238
|
280
|
|
GI-150
|
150
|
220
|
195
|
34
|
8
|
12
|
263
|
317
|
|
GI-200
|
200
|
275
|
250
|
40
|
8
|
12
|
324
|
396
|
|
GI-250
|
250
|
330
|
300
|
45
|
8
|
14
|
378
|
467
|
|
GI-300
|
300
|
380
|
350
|
50
|
8
|
14
|
428
|
546
|
|
GI-400
|
400
|
500
|
465
|
60
|
8
|
18
|
|
|
