单灯调光控制器

构成及主要技术要求:

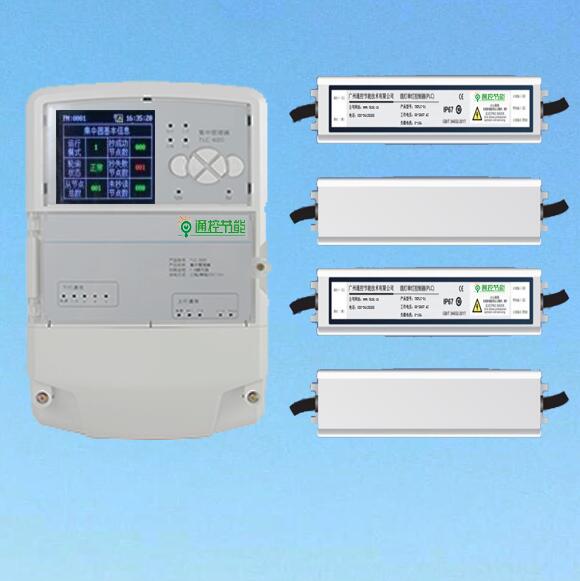

路灯监控系统由前端监控设备（含TK-PLC路灯智能集中控制器、TKDD-01载波单灯控制器）、通信网络、后台平台系统三部分组成。

1.前端监控设备

由集中控制器、载波单灯控制器等设备组成，分回路和单灯两级配合实现控制及监测。集中控制器实现了配电箱级别的三遥监控功能。

实现集中式遥控、遥测、遥信功能及对上的网关功能，做到了对每条供电电缆的控制及测量，保证开关灯的及时和测量的准确，有利于对线路级别的故障做出判断，并且关灯后线路不带电，有效的提高了运行的安全性，防止触电事故的发生。

载波单灯控制器，单灯控制器一般安装在灯具上， 安装方便 ，可实现单个光源的控制及监测，可实现单灯调光功能，可得到亮灯率数据，可及时发现单个光源的故障并报警，为维护工作提供及时、准确的信息，节省巡灯的费用。通过合理的组合及分组控制，可轻松实现隔一盏亮一盏、隔两盏亮一盏的半夜灯控制方案，实现节能减排。与具有可调光型的灯具配合使用，可实现调光、降功率的节能措施。

2.通信网络

集中器通过以太网网口与网络连接，注意，集中器的网络接口是10M自适应的，需要隧道网络交换机支持。集中器对下，与单灯控制器的通信网络是采用窄带电力载波(PLC)通信，载波频率： 25kHz–350kHz（多通道） 载波带宽： 50kHz 调制方式： QPSK ，组网方式： 自动组网，三相同时收发，互不干扰 支持主动路由、自动组网、自动维护，载波通信要求通信线路中无大功率谐波干扰，如开关电源，干扰将大大降低通信距离和通信成功率，如果有干扰源，需要采取信号隔离的方式，将干扰源隔离开来。实际通信距离以线路环境，其他设备的干扰而定，经验值：在单纯的路灯照明电路中，节点间的通信距离约为300米，末端最远通信距离约为4公里。

3.后端平台系统

 监控管理系统是以计算机技术为基础，结合云计算技术、物联网技术及GIS技术，将路灯照明单灯监控管理系统信息化、程序化、模块化、网络化，使路灯照明形成了一个统一的智能化系统。它集照明的三遥监控、单灯监控、运营管理为一体，充分的将各项功能有机的结合起来，有利于进行深层次的数据挖掘及形成专家系统，充分发挥出监控管理系统的作用。

遥控

对系统内照明控制点可按预定程序或实时的执行面控（全区或某一城区）、线控（某一线路）、点控（任一灯位）。根据控制点所在经纬度、一年四季实际光照时间和晨昏时间，设定基础开关灯曲线，并结合照度采集系统检测环境亮度的变化，实现自动开关灯。

单灯控制器可按照组别进行控制，实现隔一盏亮一盏或隔两盏亮一盏的控制方式。

遥测

对系统内的照明控制点，包括线路和单灯节点均可实现远程遥测功能，采集的数据内容包括电压、电流、功率、功率因数等数据。该数据保存到数据库中，便于进行系统的分析及查询。

遥信

监测系统内的各照明控制点的当前状态及接收报警信息。包括断路器状态、交流接触器状态、门开关状态、供电状态、手动开关状态、每个单灯节点开关状态、单灯节点运行状态等。

单灯调光功能

单灯控制器具有单灯调光控制接口，可选择为DC0-10V方式。通过该接口与具有调光功能的灯具配合使用，可实现单灯远程调光、
