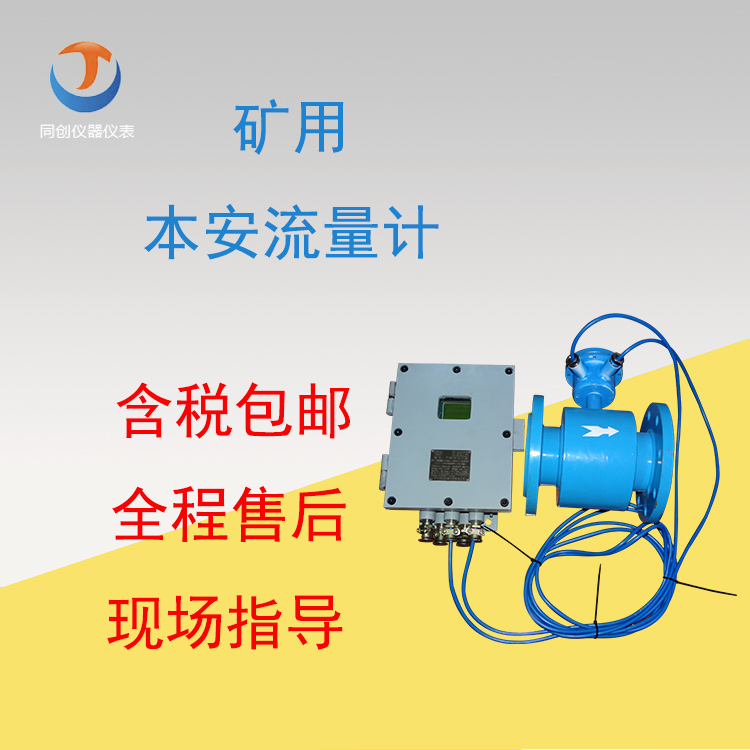

品牌:济宁同创
连接方式:法兰
输出:4~20mA/200~1000Hz/RS485
供电:DC 18V~24V
起订:1台
供应:999台
发货:3天内
立即购买
本安电磁流量计安装管段要求本安电磁流量计的选型是根据管径和压力的大小，来选型的。这样来说，管道的管段要求就显得尤为重要，在本安电磁流量计安装过程中
管段的要求有哪些呢？济宁同创仪表为您详细讲解：
本安电磁流量计安装如果能保证直管段的长度要求，就能保证流量计测量的精度，电磁流量计安装对直管段的要求：
本安电磁流量计的安装位置要求过于严格，安装位置上的直管段要求同样严格，一段要安装前段5倍管径,后段3倍管径来安装,才能使流量计测量精que度正常，电磁流量传感器上游也要有一定长度的直管段，但其要求较比其他仪表较低。90度弯头、T形管、同心异径管、全开闸阀后通常认为只要离电磁流量计电极中心线5倍直径(5D)长度的直管段，不同开度的阀则需10D；下游直管段为(2～3)D或无要求；但要防止蝶阀，阀片伸入到传感器测量管内。各标准或检定规程所提出上下游直管段长度也不一致，要求比通常要求高。这是由于为保证达到当前0.5级精度仪表的要求。
本安电磁流量计安装对直管段的要求
不正que的安装方法和安装点不仅会影响电磁流量计的精度，电磁流量计的寿命，甚至会损坏电磁流量计。
为保证电磁流量计的精度，仪表所在的上下游直管段内壁要干净，无明显凹痕、没有积垢和起皮等现象。电磁流量计安装位置上下游直管段一般遵循前十后五原则，要求前直管段不小于10D，后直管段不小于5D;若在上游管段处有其他化学物质注入，极易导致电导率不均匀，所以流量计应在尽量远离主入口至少20D 处;若电磁流量计上下游采用异径管时，异径管中心锥角 α 应小于15°。
为了que保本安电磁流量计的测量准que，须正que地选择安装位置。
（1）本安电磁流量计对直管段的要求：
电磁流量计必须水平安装在管道上（管道倾斜在50以内），安装时流量计轴威力巴流量计线应与管道轴线同心，流向也要一样。
电磁流量计上游管道长度应有不小于2D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5D。
（2）本安电磁流量计对配管的要求：
流量计安装点的上下游配管的内径与流量计内径相同。
（3）本安电磁流量计对旁通管的要求：
为了保证流量计检修时不影响介质，在流量计的前后管道上应安装切断阀门（截止阀），同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。
