品牌:济宁同创
连接方式:法兰
输出:4~20mA/200~1000Hz/RS485
供电:DC 18V~24V
起订:1台
供应:999台
发货:3天内

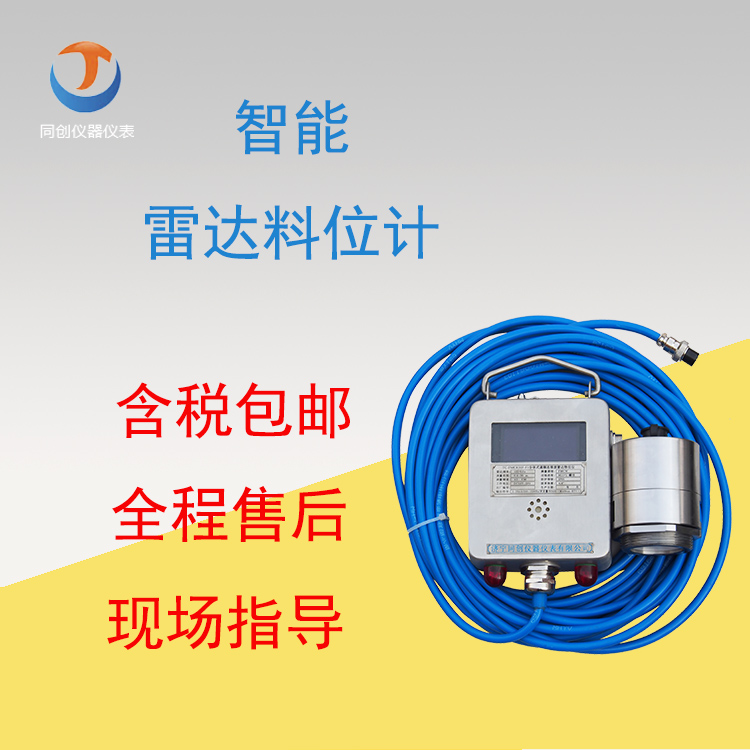

15米矿用本安型雷达物位传感器GUL15
15米矿用本安型雷达物位传感器是济宁同创仪器仪表有限公司zui新研制出的新型雷达物位计，已获得安标国家矿用产品安全标志中心有限公司的认证，适合煤矿井下使用。GUL15矿用本安型雷达物位传感器（以下简称物位仪），系本质安全型，防爆标志为“Ex ib I Mb”。w主要用于料仓仓位的测量，现场显示并产生信号传给上位机或者综合控制站，以达到及时准确的判定和控制料仓情况。
本产品采用FMCW（连续调频波）雷达物位传感技术，FMCW雷达仪表可fashe微波到介质表面，并连续调频。同时，jieshou器连续jieshou，fashe器和jieshou器之间的频差与到物料的距离成正比。
技术参数
|
频率 |
F-波段（120GHz） |
外壳材质 |
304不锈钢 |
|
zui小测量距离 |
距螺纹末端15cm |
物位显示 |
选配物位显示仪 |
|
zui大测量距离 |
15m |
过程连接 |
M55*2 螺纹，可选配安装法兰DN50及以上 |
|
供电电压 |
DC12V~28V |
GPRS功能 |
支持2/3/4G卡、物联卡（显示器选配功能） |
|
防护等级 |
IP68 |
测量精度 |
±3mm |
|
波束角 |
3° |
重量 |
约2Kg |
|
输出本安型 |
4~20mA/RS485/HART |
||
安装注意事项
1．在安装前，请详细检查产品是否损坏，检查接入电压是否与本说明书一致。
2．物位仪安装于料仓上部。其fashe为扇形角，雷达信号fashe立体空间为椎体型。在扇形区域内，尽量避开障碍物，让fashe椎体不受梯子、管道、柱子特别是料流的影响。
3．GUL15的fashe角为3°，测量距离对应的的料仓底直径宜大于（测量距离*2tan1.5°）。
