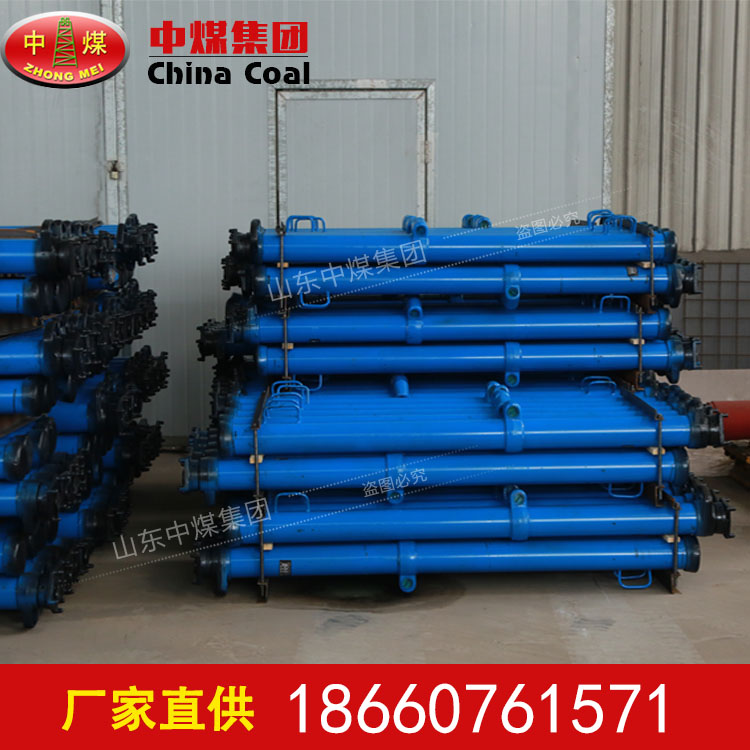

DWX型（悬浮式）矿用单体液压支柱系列产品，是我公司引进中国矿业大学矿山机械研究所最新开发的一种单体支护设备，也是DWX型悬浮式单体液压支柱的系列产品之一。其适用于采高为0.40～3.5米的煤层。一般煤层倾角小于25°的缓倾斜回采工作面支护，也可使用于端头支护、超前支护和临时支护。采取一定的安全措施，使用范围可扩大到倾角25°～45°的回采工作面。DWX型（悬浮式）单体液压支柱可与DZ型（活塞式）单体液压支柱使用在同一工作面。
DWX型（悬浮式）单体液压支柱克服了目前国内外使用的（活塞式）单体液压支柱存在的焊缝断裂和内泄漏等缺陷和问题，在技术原理、结构、性能、安全、环保等方面均进行了创造性地改进。具有工作行程大、承载能力大、抗偏载能力强、稳定性安全系数大、使用范围广等特点，是理想的回采工作面和端头支护设备。
DWX型（悬浮式）单体液压支柱是一种新型的外部供液的恒阻式单体液压支柱，是高档机械化普采工作面的配套设备，也是综采工作面的端头支护设备。其适用于煤矿回采工作面的顶板支护和端头顶板支护，由于其承载能力大、抗偏载能力强、稳定性安全系数大、工作行程大、使用范围广，因而其可应用于薄煤层、中厚煤层及较厚煤层工作面。
四、结构组成
DWX型（悬浮式）单体液压支柱，由油缸、活柱、三用阀、手把阀体、复位弹簧、底座、铰接顶盖、密封盖组件、导向环、弹性圆柱销、连接钢丝及密封件等零部件组成。
（一）、铰接顶盖1
支柱顶盖是将矿山压力传递到支柱上的零件。并通过柱爪卡住顶梁，防止顶板来压时将支柱推倒。它通过弹性圆柱销14与活柱3相连接。
（二）、密封盖组件2
其上装有O形密封圈12（GB1235-76）及挡圈13，实现支柱上部的密封。
（三）、活柱3
活柱3是支柱上部承载杆件，可将顶板压力以液压形式传递给油缸5、底座7。其上装有导向环18。
（四）、手把阀体4
手把阀体4通过连接钢丝17与油缸5相连，它是支柱搬运、移动的抓手。其上装有防尘圈11，避免活柱移动时煤尘进入支柱；还装有Y形密封圈9及挡圈10、Y形密封圈15及挡圈16、O形密封圈19（GB1235-76）及挡圈20。
（五）、油缸5
油缸5是支柱下部的承载杆件。它通过连接钢丝17和底座7相连。
（六）、复位弹簧6
复位弹簧6是在回柱时将活柱复位的拉伸弹簧。其上端挂在密封盖组件2下面的挂环上，其下端挂在底座7的挂环上。
（七）、底座7
将活柱3承受的顶板压力传递给底板。底座7中装有O形密封圈19（GB1235-76）及挡圈20，防止液体从底座7和油缸5之间泄漏。
（八）、三用阀8
由单向阀、安全阀、卸载阀构成，支柱的升柱、承载、回收依靠三用阀完成。
（九）、密封件及附件
密封件及附件也是本液压支柱不可缺少而且是非常重要的零件，每一个零件都必须按照质量标准认真检查，不合格的零件不得进行安装和使用。
