一．概述:

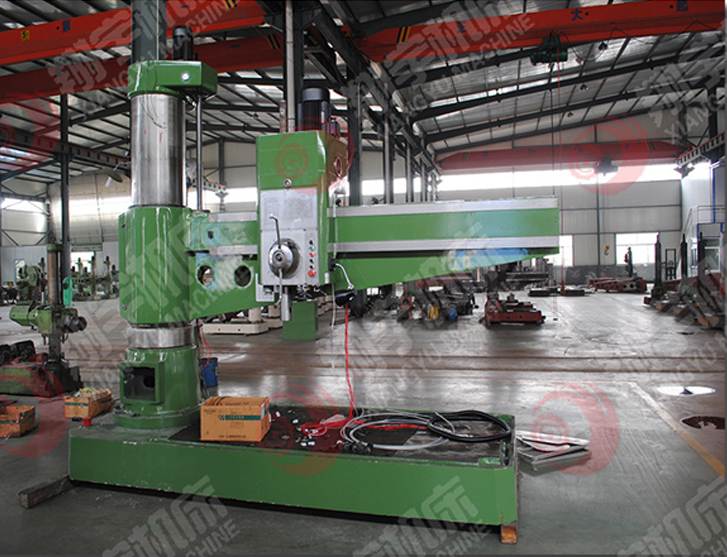

Z3063摇臂钻床，液压锁紧，液压变速，国标机型。钻孔直径63mm.主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转±180°的钻床。摇臂还可沿外柱上下升降，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。
二、主要特点：
主要关键件选用高强度铸铁和钢材，经专业化设备连续加工，确保基础部件精良。液压3063钻床采用液压预选变速机构，可节省辅助时间，主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，轻便快捷。
三.运动形式:
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：
（1）摇臂钻床的主运动为主轴的旋转运动
（2）进给运动为主轴的纵向进给
（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。
四．主要技术参数：
|
摇臂钻床参数项目 |
Z3063*20A |
|
钻孔大直径（mm） |
63 |
|
主轴端面至工作台距离（mm） |
500-1600 |
|
主轴中心至立柱母线距离（mm） |
400-2000 |
|
主轴行程（mm） |
400 |
|
主轴锥孔（莫式） |
5 |
|
主轴转数范围（rpm） |
20-1600 |
|
主轴转数级数 |
16 |
|
摇臂回转角度（°） |
360 |
|
主电机功率（kw） |
5.5 |
|
升降电机功率（kw） |
1.5 |
|
机床重量（kg） |
6500 |
|
外形尺寸（mm） |
3000*1250*3300 |
五.公司介绍
山东翔宇数控机床有限公司主要致力于金属带锯床、加工中心、数控车床、摇臂钻床、立式钻床、立式铣床、卧式铣床、炮塔铣床、钻铣床等产品的研发、生产。
