品牌:大为智通
工作频段:433mhz
发射功率:500mw
空中速率:9600bps
发货:3天内
功能

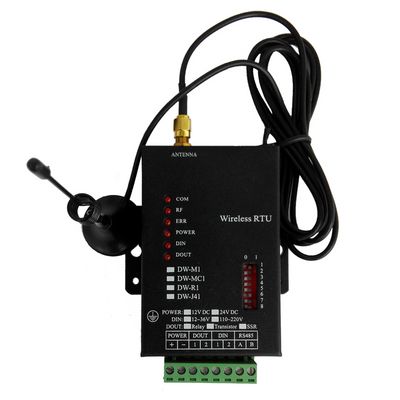

DW-J41-11无线IO模块用于开关量信号的无线传输及控制，其嵌入高速单片机，并采用高性能射频芯片，采用可靠的传输机制，发射功率500mw，可视环境下通信距离可达2700M以上。用于代替有线的开关量传输，具有工业级的品质。
开关量传输功能。模块包含1路开关量输入、1路开关量输出，可与另外的DW-J41、J31系列的无线IO模块配合使用。可以实现一对一、一对多的灵活配置。可与DW-R1无线中继器配合使用，实现无线传输的多级转发，延展传输距离。可与DW-MC1无线监控器配合使用，在电脑或是PLC对远程IO模块进行监控。
应用
远程开关
如下图所示，远程开关SW2将始终与本地开关SW1保持一致的状态。
双向控制
如下图所示，模块1的开关控制器模块2的继电器输出，模块2的开关又反过来控制模块1的继电器输出，模块1、2都是DW-J41-11.
技术指标
|
工作频段 |
433MHz、470MHz、868MHz、915MHz（可定制其它频段） |
|
|
调制方式 |
GFSK |
|
|
发射功率 |
100mw（DW-J40）/500mw（DW-J41） |
|
|
接收灵敏度 |
-110dBm@9600bps |
|
|
空中速率 |
1.2K、2.4K、4.8K、9.6K、20K、40K、100Kbps |
|
|
Uart接口速率 |
1.2K、2.4K、4.8K、9.6K、19.2K、38.4K、57.6K、115.2Kbps |
|
|
开关量输入通道 |
12~36V范围时，低于3V为断，高于8V为通，内阻3.6K |
|
|
110V~220V范围时，低于36V为断，高于90V为通，内阻100K |
||
|
直流防抖动延时100ms，如果是交流电，该延时会适当延长（110ms%@220V AC）。 |
||
|
开关量输出通道 |
继电器输出 |
可通断220VAC 10A的阻性负责。 |
|
固态继电器输出 |
可通断220V AC 500mA的负载。 |
|
|
晶体管输出 |
可通断30V DC 500mA的负载 |
|
|
工作电流 |
发射120mA（DW-M10）/420mA（DW-M11），接收30mA。 |
|
|
电源 |
DC 12V或24V |
|
|
工作湿度 |
10%～90%（无冷凝） |
|
|
工作温度 |
-25℃ - 80℃ |
|
