JGT376-D-ZD砂基透水砖透水速率测试仪 砂基透水砖透水速率测试装置 砂基透水砖透水速率试验装置 透水速率测试装置

一、适用范围：

全自动砂基透水砖透水速率测试仪通过程序控制模拟小于到暴雨的水流量测试砂基透水砖的透水速率测试或是有相同试验要求的模拟试验。沧州中亚试验仪器有限公司根据国标《JGT 376-2012 砂基透水砖》研发生产。

二、砂基透水砖透水速率测试仪技术参数：

1、流量精度：0.01

2、阻水罩面积：100×100mm

3、电源电压：220V

三、结构说明：

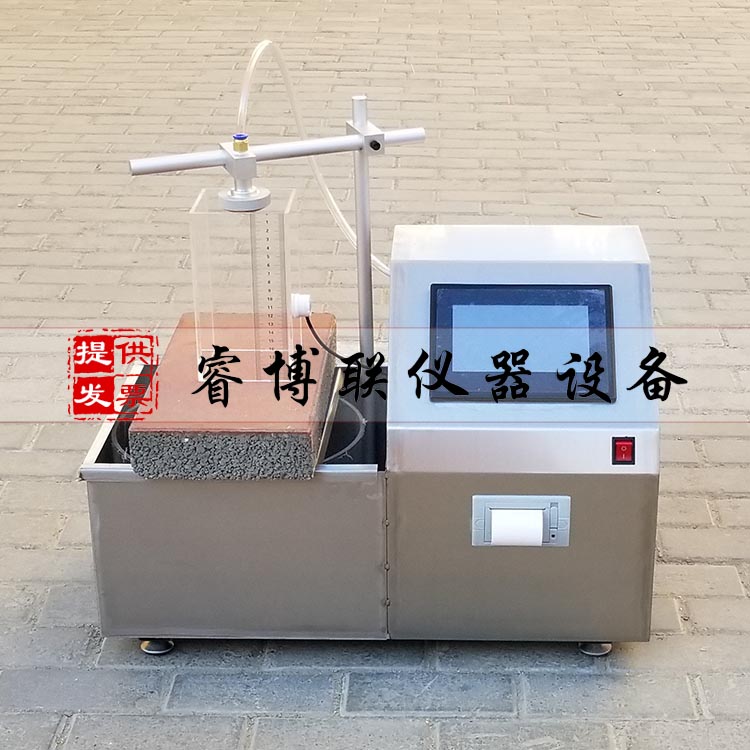

1、喷淋系统；2、计量泵；3、水槽；4、防水罩；5、液位采集；6、触摸屏幕程序控制（打印功能）。

四、砂基透水砖透水速率测试仪操作说明：

1、试样准备好以后，依次在测试仪水池上面放置试样架，阻水罩，然后用密封胶将阻水罩四周密封，调整好喷头位置，将液位感应器固定在阻水罩侧壁（高度任意设置）。

2、按上述要求做好后，设置“流量加速度”数值，点击“启动”设备会按照流量加速度的数值运行，并显示流量，流速，当阻水罩内的液位到达感应液面后，设备发出蜂鸣声，并关闭设备运行，此时记录公式所需的各项数值，自动计算结果并打印。

五、试样制备：

Z小边长大于100mm的透水试样5块。干燥箱、蒸馏水。

六、砂基透水砖透水速率测试仪试验步骤：

1、将试样放入干燥箱烘干至质量变化不超过0.1%；

2、将烘干的试样在蒸馏水中浸泡20min后取出；

3、将试样正面朝上放置在支撑加上，调至水平，打开仪器程序控制系统，根据喷头位置和检测采集面积调整好防雾罩和液位采集装置；

4、记录防水罩底面积S和液位采集装置距试样面积的高度H，设定计量泵流量加速度V"；

5、点击开始，计量泵流量不断增大，顶喷实现模拟小雨曾大到暴雨的过程，至报警器报警，记录Z终透水率VD。
