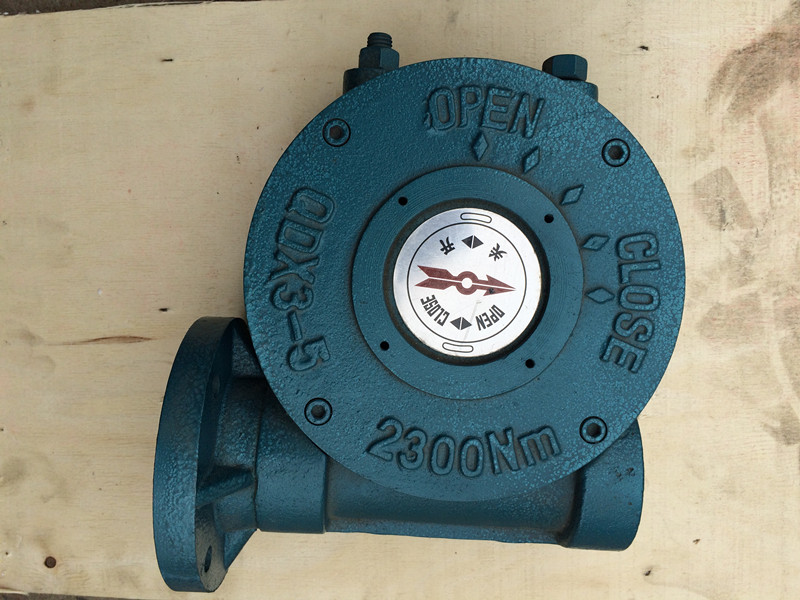

QDX3-D电动涡轮 手动涡轮
QDX3-D配电动蜗轮箱是一种90°回转型驱动装置,适用于球阀、蝶阀、旋塞阀等类阀门。特殊型可输出360°转角。产品共有12个型号。该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置。
电动型蜗轮箱连接数据表
|
外形尺寸 |
|||||||||||||
|
型号 |
位置 |
||||||||||||
|
A |
B |
C |
D |
E |
H |
h |
L |
2-b |
φ |
N-M深 |
d |
重量kg |
|
|
QDX3-D3 |
145 |
120 |
90 |
120 |
210 |
68 |
62 |
90 |
8 |
22 |
4-M10 |
102 |
13 |
|
QDX3-D4 |
145 |
120 |
90 |
125 |
260 |
80 |
68 |
83 |
10 |
32 |
4-M12 |
125 |
17 |
|
QDX3-D5 |
145 |
260 |
90 |
120 |
295 |
100 |
75 |
100 |
12 |
36 |
4-M16 |
140 |
23 |
|
QDX3-D6 |
185 |
330 |
125 |
200 |
330 |
120 |
105 |
130 |
12 |
40 |
4-M20 |
165 |
41 |
|
QDX3-D7 |
225 |
375 |
150 |
220 |
430 |
140 |
110 |
125 |
16 |
50 |
8-M16 |
200 |
55 |
|
QDX3-D8 |
275 |
420 |
180 |
250 |
500 |
160 |
120 |
150 |
18 |
60 |
8-M16 |
254 |
85 |
|
QDX3-D9 |
225 |
455 |
150 |
280 |
550 |
188 |
120 |
150 |
22 |
80 |
8-M20 |
298 |
102 |
|
QDX3-D10 |
275 |
530 |
170 |
320 |
700 |
230 |
150 |
170 |
28 |
90 |
8-M20 |
356 |
200 |
|
QDX3-D11 |
330 |
630 |
220 |
360 |
820 |
280 |
180 |
200 |
28 |
110 |
8-M20 |
406 |
350 |
|
QDX3-D12 |
380 |
730 |
280 |
410 |
900 |
330 |
195 |
220 |
32 |
130 |
12-M22 |
183 |
600 |
|
QDX3-D13 |
380 |
860 |
280 |
620 |
1040 |
400 |
205 |
240 |
32 |
160 |
12-M27 |
590 |
1000 |
|
QDX3-D14 |
380 |
1200 |
280 |
630 |
1300 |
450 |
250 |
350 |
36 |
200 |
12-M30 |
720 |
2000 |
电动蜗轮箱电动力矩表
|
蜗轮箱 |
电动 |
力矩 |
蜗轮箱 |
电动 |
力矩 |
|
3# |
10 |
1050 |
|
90 |
14175 |
|
4# |
10 |
1075 |
120 |
18900 |
|
|
5# |
10 |
1350 |
10# |
90 |
14850 |
|
20 |
2700 |
120 |
19800 |
||
|
6# |
20 |
2400 |
180 |
29700 |
|
|
30 |
3600 |
250 |
41250 |
||
|
45 |
5400 |
11# |
90 |
18225 |
|
|
60 |
7200 |
120 |
24300 |
||
|
7# |
20 |
2900 |
180 |
36450 |
|
|
30 |
4350 |
250 |
50625 |
||
|
45 |
6525 |
12# |
180 |
36450 |
|
|
60 |
8700 |
250 |
50625 |
||
|
8# |
45 |
5965 |
350 |
70875 |
|
|
60 |
7950 |
500 |
101250 |
||
|
90 |
11925 |
13# |
350 |
87500 |
|
|
120 |
15900 |
500 |
12500 |
||
|
9# |
45 |
7087 |
14# |
800 |
200000 |
|
60 |
9450 |
|
|||
