一、产品简介

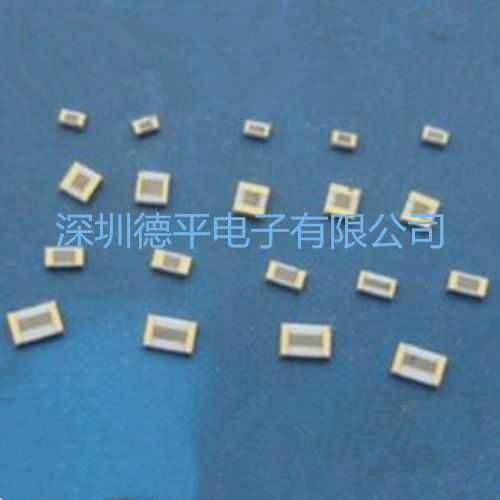

RG0402A500J1微波毫米波芯片电阻，是键合型薄膜电阻器，该产品频率高、寄生参数基本可以忽略，可以使用至微波毫米波频段。







二、产品用途及特点

1.1产品用途：产品主要运用于微波集成电路模块，如放大，耦合、衰减、滤波等模块电路。

1.2产品特点：①:低寄生参数、使用频率高至26GHz；②:防潮，会形成自我钝化保护膜；③:产品频率高、寄生参数基本可以忽略，可以使用至微波毫米波频段。






三、产品参数

2.1型号：RG0402A500J1
2.2功率：1W
2.3阻值：50Ω
2.4阻值精度：±5%
2.5频率：DC-26GHz
2.6回损最小值：20DB
2.7尺寸规格：1.012mm*0.508mm
2.8驻波比：1：1.5

注)：产品参数供参考使用，详情请与我们的工作人员联系！！







四、产品结构（仅正面金属化）

3.1金属化结构：TaN/TiW/Au

1）TaN：符合方阻要求
2）TiW：300﹣500A
3）Au：2.5uM min

3.2基片材质：99.6%氧化铝基片，厚度0.254mm






五、特性参数

4.1外观：金属表面光洁，无外来杂质污染，瓷体表面无裂痕。金属毛刺小于20um。

4.2键合性能：至少承受6gf拉力（25um直径金丝）。

4.3膜层可焊性：支持金锡焊接，5秒浸润。

4.4膜层耐高温：400℃5分钟、180℃2小时不变色，不气泡。

4.5额定功率：1W




六、产品售后与订购说明


5.1一流品质，民品价格，发货快速，规格齐全，欢迎广大新老客户来电来函洽谈订购！！
5.2我司所交产品准时，并依约定规格验收；
5.3不合格品由我司取回，并重新确认交货日期；
5.4如属采购方内部问题，不得对我司有任何不合理之要求；
5.5因天灾等非人力所抵挡因素外，我司应安本合约所规定之日期交货；


七、深圳德平电子有限公司


深圳德平电子有限公司是一家从事射频器件研究开发与生产的专业厂家。公司技术力量雄厚，拥有先进的检测设备，完善的生产工艺，具备根据客户的不同需求进行开发和生产的能力。我们的产品致力于网络通讯、专业研制生产射频大功率电阻，圆柱微波负载电阻，法兰终端负载电阻，同轴衰减片，滤波连接器，穿心电容等高科技领域。

本公司主营：大功率射频电阻,圆柱微波电阻,高频贴片电阻,穿心电容,法兰负载电阻,管状穿心电容滤波器，薄膜衰减片,馈通滤波器等产品，是出色的电子产品公司，拥有出色的高中层管理队伍，我们在技术开发、市场营销、财务分析等方面拥有丰富的管理经验，选择我们，值得你信赖！
