大理石偏摆仪厂家直销
2019-10-22 16:00  浏览:108
价格:¥500.00/台
品牌:金昌机械
精度:0级
材质:天然大理石
起订:1台
供应:999台
发货:3天内

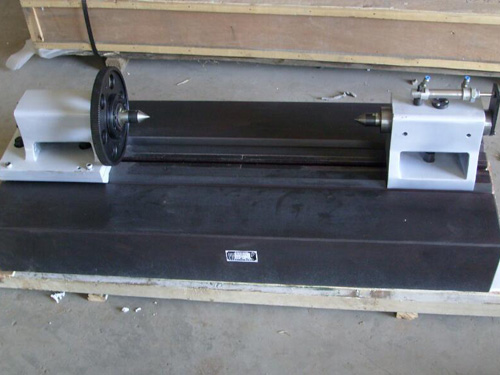

大理石偏摆仪(又称花岗石偏摆仪、花岗石偏摆检查仪)用途:主要用于对轴类、盘类产品及零部件的测量,主要检测其径向跳动、椭圆度、端面精度误差。

优点:1、采用花岗石仪座,提高了基准平面的精度,缩小了偏摆仪自身的精度误差。2、活动表座可以在仪座的任何位置测量。3、仪座不生锈,使用和保管方便。

主要技术参数:

1、径向回转精度:0.001mm

2、侧导轨在全长上对两尖变现的平行度:0.005mm(A03型)、0.008mm(A05型)、0.01(A10型)

3、精度误差:300mm小于2um,500mm小于3um,1000mm小于5um,1500mm小于6um

4、被测零件大直径340mm,被测零件大长度300mm,500mm,1000mm,1500mm

大理石(花岗岩)偏摆仪测量步骤:

1、径向圆跳动的测量:

将零件擦净,拧紧偏心轴把,置于偏摆仪两尖之间(带孔零件要装在心轴上),使零件转动自如,但不允许轴向串动,然后固紧二尖座,当需要卸下零件时,一手扶着零件,一手向下按手把L即取下零件。

将百分表装在表架上,使表杆通过零件轴心线,并与轴心线大至垂直,测头与零件表面接触,并压约缩1~2圈后紧固表架。

转动被测件一周,记下百分表读数的大值和小值,该大值与小值之差,为I-I截面的径向圆跳动误差值。

测量应在轴向的三个截面上进行(如图),取三个截面中圆跳动误差的大值,为该零件的径向圆跳动误差。

2、端面圆跳动的测量:

将杠杆百分表夹持在偏摆检查仪的表架上,缓慢移动表架,使杠杆百分表的测量头与被测端面接触,并予压0.4mm测杆的正确位置。

转动工件一周,记下百分表读数的大值和小值,该大值与小值之差,即为直径处的端面跳动误差。

在被测端面上均匀分布的三个直径处测量,取其三个中的大值为该零件端面圆跳动误差。
