品牌:华通
电压:220V
转矩:4000N.M
输出信号:4-20mA
起订:1台
供应:1000台
发货:3天内

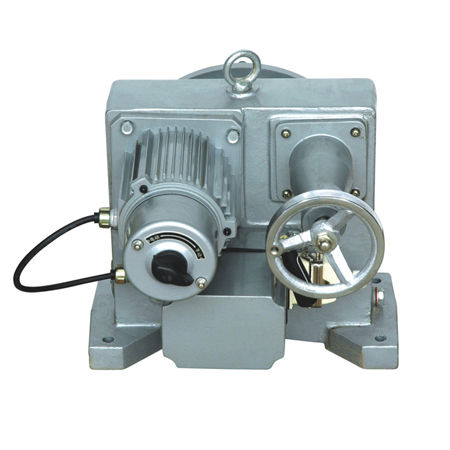

开关型DKJ-610电动执行机构
DKJ型电动执行机构，是DDZ型电动单元组合仪表中的执行单元，它接受上位仪表的控制信号，自动地操纵执行机构完成调节任务，广泛地用于电站、化工、石油、冶金、建材、水处理、供热、轻工等行业。 DKJ型电动执行机构，配上相应的电动操作器，可完成调节系统的“手动一一自动”的无扰动切换，及对执行机构的远方手动操作。我公司生产的执行机构位置发送器是采用最新的传感元件，参考国外同类产品的最新电路，集电源变压器，整流、稳压运算放大，恒流等于一体，制成模块（WFM-P），使执行机构的可靠性，稳定性更高，从而使整个系统更加安全可靠。规格型号DKJ-M即DKJ-W型Ⅲ型型号 DKJ-2100M DKJ-3100M DKJ-4100M DKJ-5100M DKJ-6100AM DKJ-6100M DKJ-7100M DKJ-8100M DKJ-9100M 反馈信号 4～20mA DC 输出扭矩N.m 100 250 600 1600 2500 4000 6000 10000 16000 全行程时间S 25 40 60 60 90 110 Ⅱ型型号 DKJ-210M DKJ-310M DKJ-410M DKJ-510M DKJ-610AM DKJ-610M DKJ-710M DKJ-810M DKJ-910M 反馈信号 1～10mA DC 输出扭矩N.m 100 250 600 1600 2500 4000 6000 10000 16000 全行程时间S 25 40 60 60 90 110
主要技术指标
1. 反馈信号：Ⅲ型4~20mA DC，Ⅱ型0~10mA DC；
2. 输入通道：三个；
3. 输入通道阻抗：Ⅲ型 250Ω，Ⅱ型 200Ω；
4. 输出扭矩：见表；
5. 全行程时间：见表；
6. 基本误差：±2.5％；
7. 回差：≤1.5％；
8. 死区：≤3％；
9. 阻尼特性：≤3次半周期；
10. 电源：单相电压220V ％，频率50Hz（380V 可特殊订货）
11. 使用环境：温度：执行机构-25～+70℃放大器 0～50℃
12. 防护等级：普通型 IP55，户外型 IP66.
|
型号 |
出轴转矩(Nm) |
额定转角 |
全行程时间(S) |
额定电流(A) |
质量(Kg) |
|
DKJ-210 |
100 |
90° |
100±20 |
0．5 |
31 |
|
DKJ-310 |
250 |
90° |
100±20 |
0．65 |
48 |
|
DKJ-410 |
600 |
90° |
100±20 |
1．5 |
86 |
|
DKJ-510 |
1600 |
90° |
100±20 |
2．5 |
125 |
|
DKJ-610 |
4000 |
90° |
100±20 |
4．5 |
125 |
|
DKJ-710 |
6000 |
90° |
100±20 |
8 |
145 |
